药房配药拨杆式操作手柄结构设计

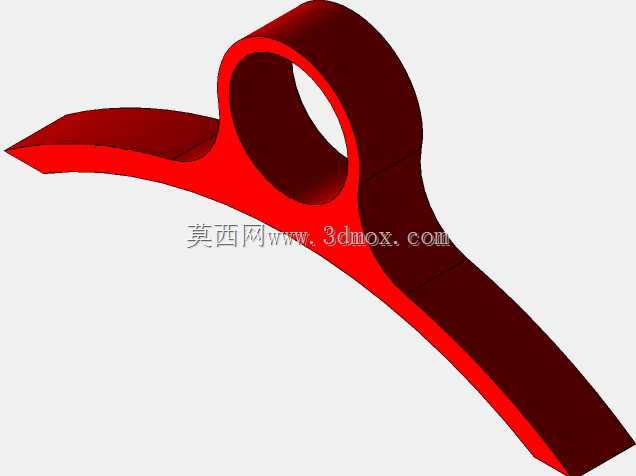

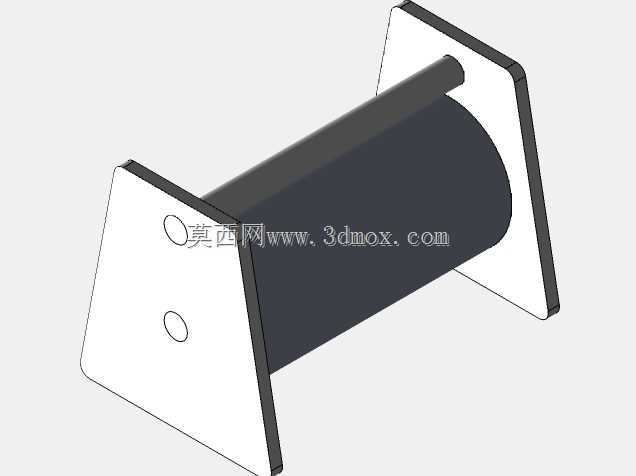

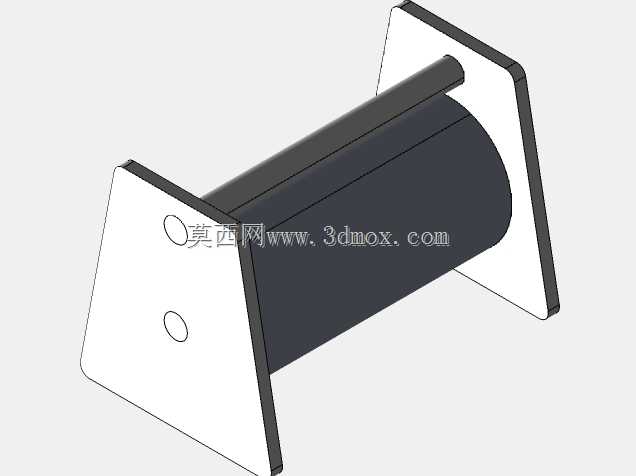

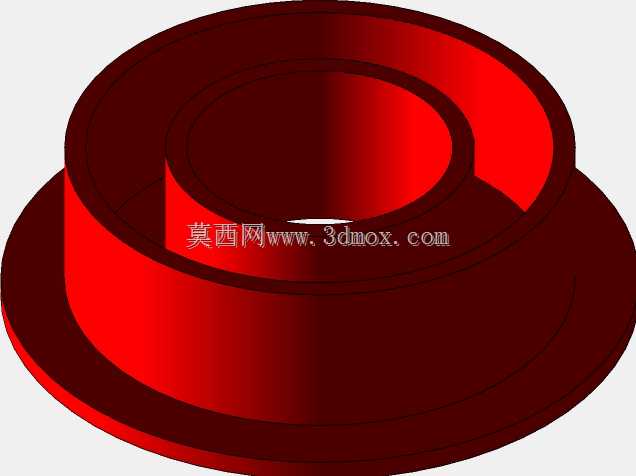

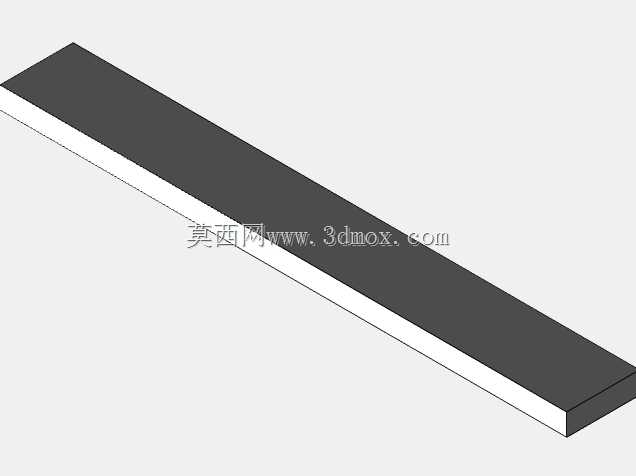

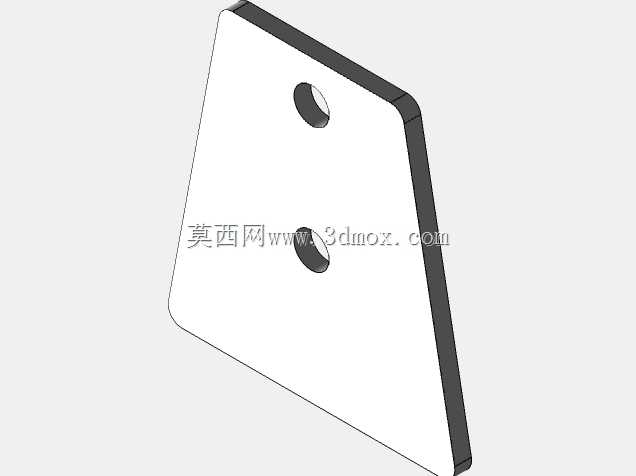

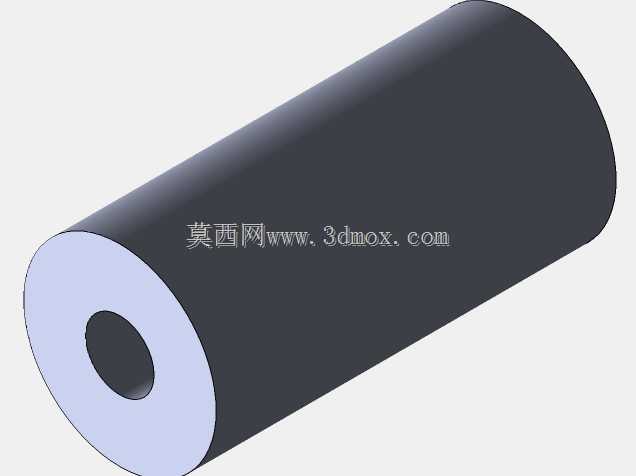

该构件主要应用于药房自动化配药、发药设备的手动操作工位，作为人工介入调整药槽位置、拨动药品卡位、触发分药机构的手动操作执行件，在日常药房取药、补药、设备调试维护场景中，承担人工力传递与操作触发的核心作用，能够在设备自动流程出现卡滞、补药对位偏差时，供操作人员手动完成卡位解锁、药道调整、余药清理等操作，避免直接触碰精密药槽结构造成的部件变形或药品污损。从功能特性来看，该构件采用单轴套安装的悬臂式结构，中间的环形轴套为安装基准，可套装在设备的固定转轴上，实现绕轴的定角度摆动，两端延伸的异形臂分别对应不同操作功能：一端为窄长尖状拨头，可伸入药槽的窄缝间隙中拨动卡位挡片、调整单格药盒的位置，适配药房药槽普遍3-8mm的窄间隙操作需求；另一端为宽面压臂，可通过按压触发设备的微动开关、锁止卡扣，实现机构的锁止与释放，无需额外配置操作工具即可完成多类手动操作。设计过程中优先考虑了操作的人机适配性，整体轮廓采用大曲面顺滑过渡，没有尖锐棱角，避免操作人员快速操作时划伤手部，臂身的曲面弧度贴合手指按压施力的角度，施力时受力均匀不会产生局部硌手的问题；环形轴套的内径匹配常用的6mm、8mm设备安装转轴尺寸，轴套长度控制在12mm，既保证转动时的支撑稳定性，又不会占用过多的安装空间，适配药房设备内部紧凑的排布要求。外形尺寸方面，构件整体沿摆动方向的最大长度为110mm，垂直摆动方向的最大宽度为22mm，安装后突出安装面的高度为18mm，安装时仅需在转轴端部加装限位卡簧即可完成轴向固定，不需要额外的紧固件，安装边界仅需预留直径120mm的扇形摆动空间，不会与周边的药槽、传感器、走线架产生运动干涉。臂身采用等厚3mm的薄壁结构，在保证结构强度满足手动施力（最大承受50N按压力无塑性变形）的前提下，尽可能降低构件自身重量，减少摆动时的惯性力，让操作手感更轻盈可控，同时薄壁结构的成型难度低，无论是采用注塑加工还是3D打印试制，都能快速获得成品，适配药房设备小批量定制、快速迭代的开发需求。
