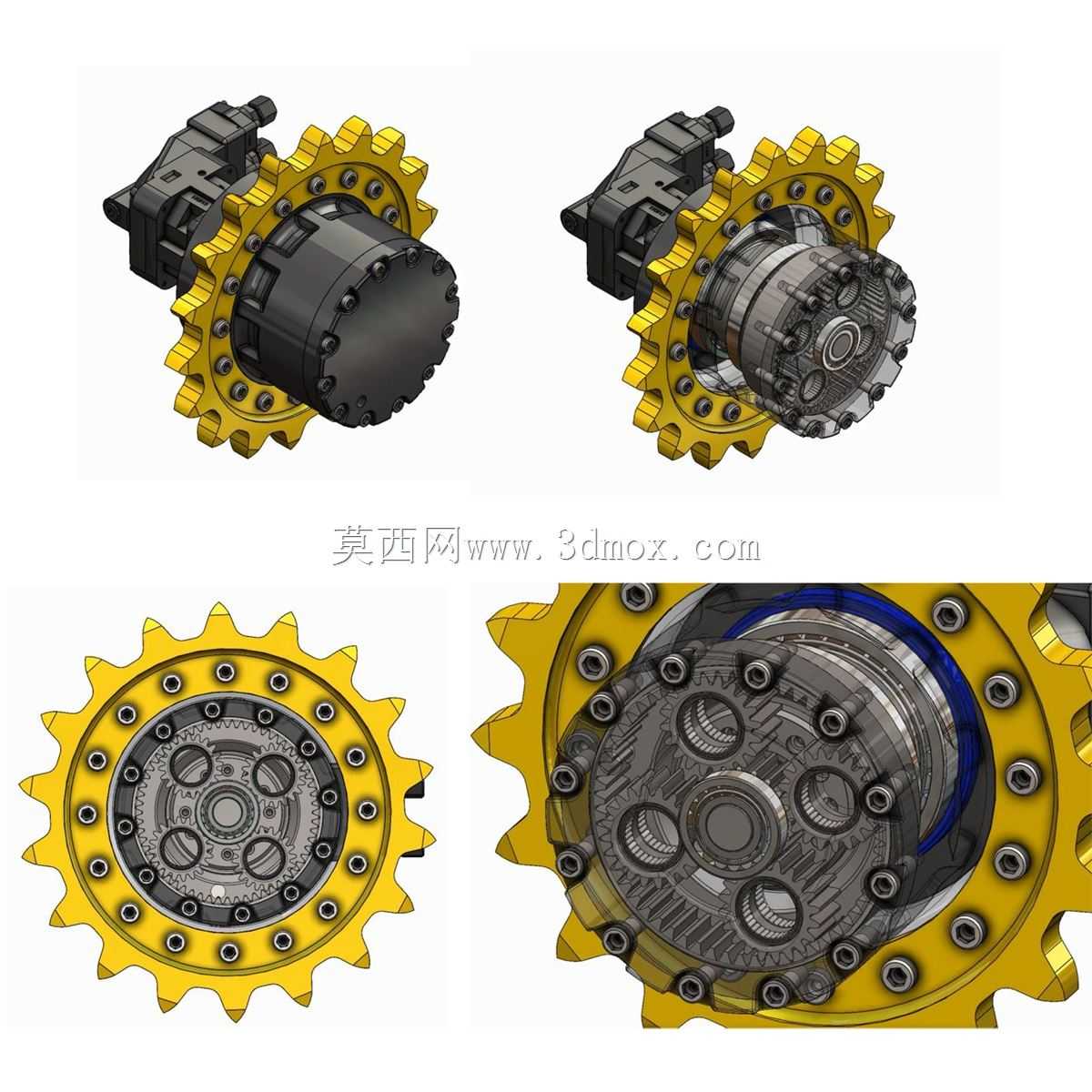

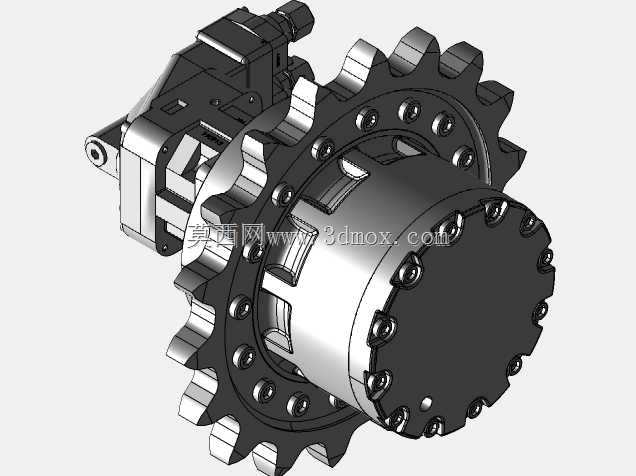

工程机械行走驱动终传动链轮减速机构

该终传动机构主要应用于重型工程机械的行走驱动系统末端，是履带式工程设备行走回路中承担最后一级减速与动力输出的核心部件，常见于大吨位挖掘机、矿用自卸卡车、工程钻机等重载作业设备的履带驱动轮安装位置，直接对接履带链轮将液压马达或变速箱输出的高转速低扭矩动力，转化为低转速大扭矩的行走驱动力，保障设备在泥泞、碎石、陡坡等复杂非铺装作业面具备足够的牵引力与脱困能力，同时承担整机作业时的载荷冲击与行走震动，是保障重型设备行走可靠性的关键功能单元。该机构采用集成式行星减速结构设计，将多级行星齿轮组、湿式制动组件、链轮连接法兰集成于同一壳体内，输入端对接液压驱动马达的输出花键，输出端直接与驱动链轮通过螺栓刚性连接，壳体外侧设计有均匀分布的高强度连接螺栓孔，用于固定链轮齿圈与端盖，内部齿轮采用斜齿修形设计，可有效降低重载传动时的齿面冲击与运行噪音，提升齿轮啮合的平稳性，同时内置的多片湿式制动结构可在设备驻车或行走制动时提供足够的制动力矩，避免重载坡道溜车风险。设计过程中充分考虑了重载作业的工况需求，壳体采用高强度铸钢材质，整体结构紧凑径向尺寸控制适配常规履带架的安装空间，轴向安装边界预留了足够的密封件安装槽位，采用多重浮动密封结构阻挡作业环境中的泥沙、粉尘侵入传动腔内部，同时避免腔体内润滑油泄漏，可适应高粉尘、高湿度、大温差的野外作业环境。链轮齿圈采用可拆卸式设计，齿形经过淬火硬化处理，磨损后可单独更换无需拆解整个减速机构，大幅降低设备后期维护成本与停机时长，内部行星架采用一体化锻造结构，行星轮轴与架体过盈配合，可承受大扭矩输出时的交变载荷，输入端花键采用渐开线花键设计，配合角度补偿结构可抵消马达安装时的微小同轴度误差，避免偏载导致的花键异常磨损。整个机构的润滑腔采用大容量储油设计，可保障长时间连续作业时齿轮与轴承的润滑需求，无需频繁补充润滑油，适配工程设备长时间连续作业的使用特性。
