汽车转向连接指关节结构三维数模

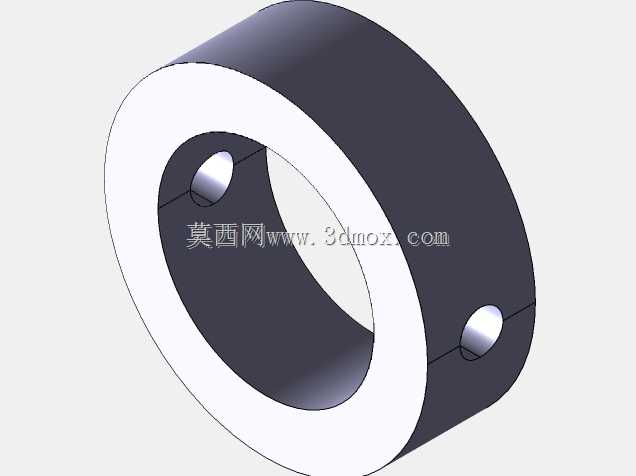

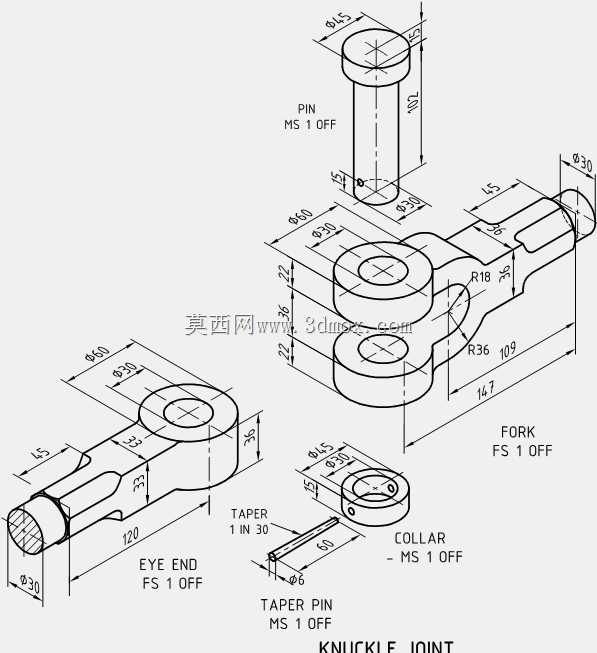

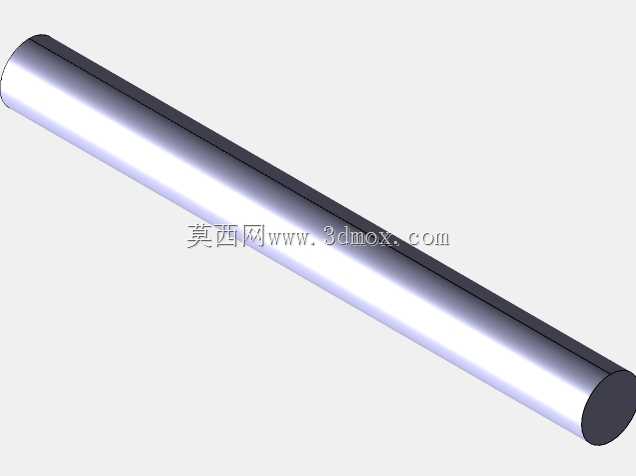

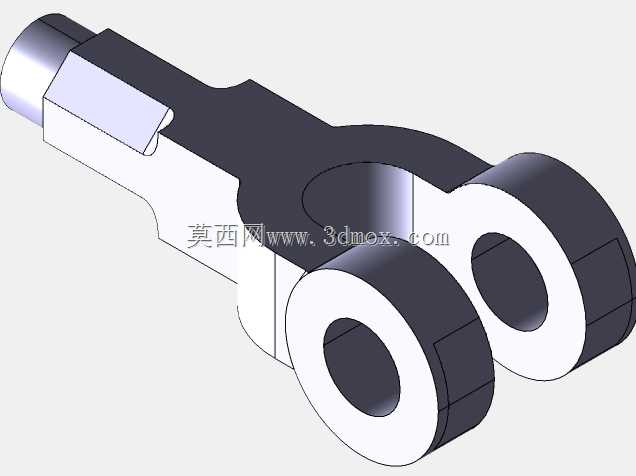

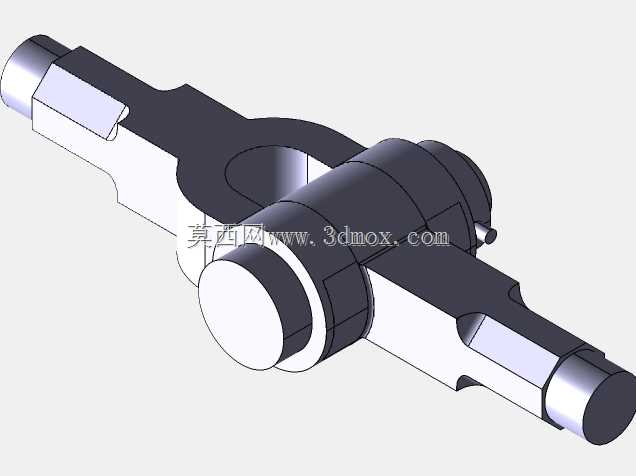

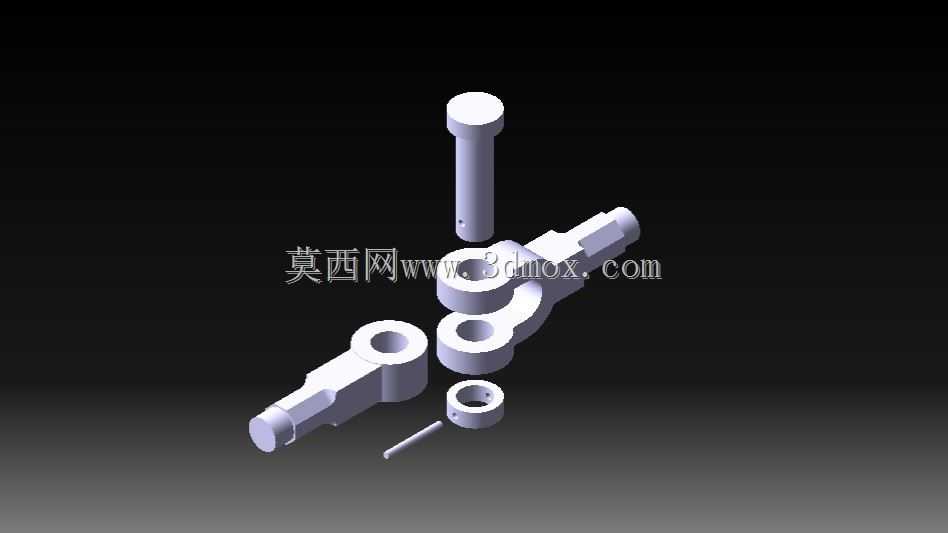

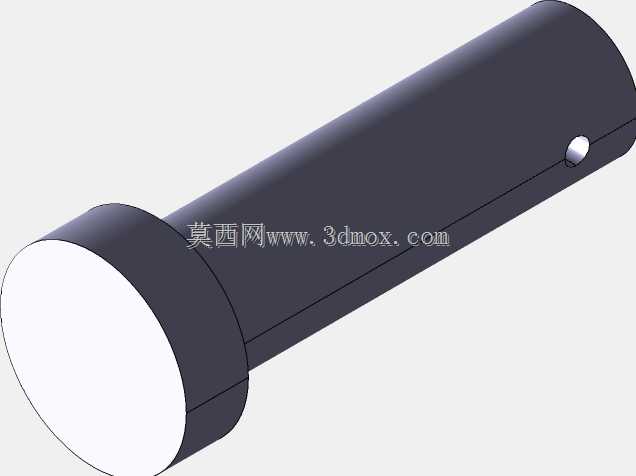

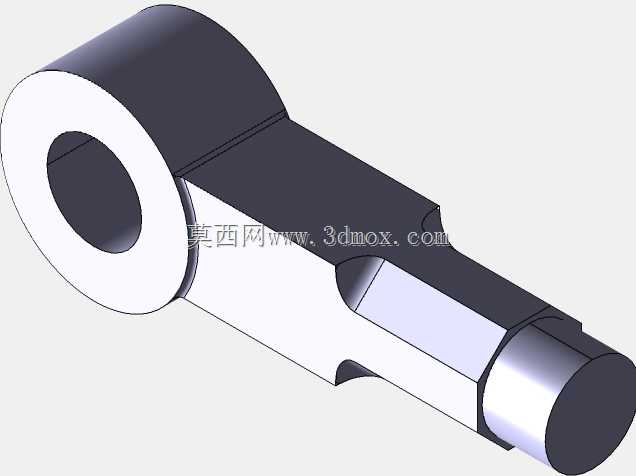

该结构属于机械传动系统中的铰接传力接头，主要应用在需要小角度柔性偏转、同时传递角向力矩与轴向载荷的连接场景中，常见于车辆转向系统、工业连杆传动机构、柔性支撑连接结构等领域，核心作用是在两根承受拉伸载荷的杆件之间建立可小范围活动的连接关系，既保证轴向与线性方向的载荷稳定传递，又能允许连接部位存在少量角度偏转，避免刚性连接在受偏载、振动时出现应力集中断裂的问题。从功能特性来看，该总成由主铰接主体、定位销轴、限位衬套、连接端头几部分组成，主铰接主体上设置有同轴的铰接孔位，用于穿装销轴实现与相邻杆件的铰接配合，孔位边缘做了倒角过渡处理，能够减少销轴转动时的边缘磨损，延长部件使用寿命；两侧延伸的连接端头采用等径圆柱配合定位面的结构，能够与配套的杆件实现精准插接，端头处设置有径向的定位孔，可穿装固定销实现与杆件的锁止固定，避免传动过程中出现连接松脱的问题。在设计思路上，该结构优先考虑了传力路径的合理性，所有受力部位均做了等强度过渡设计，在铰接部位的应力集中区域适当增加了壁厚，在非受力的连接端头部位做了轻量化的等径处理，既保证整体结构能够承受额定的拉伸载荷与偏转力矩，又尽可能控制了整体重量，减少运动过程中的惯性阻力。销轴与铰接孔之间采用间隙配合设计，预留了合适的转动间隙，既保证铰接部位转动灵活无卡滞，又避免间隙过大导致传动过程中出现冲击异响；配套的限位衬套安装在销轴两端，能够限制销轴的轴向窜动，同时隔绝销轴与主体孔位端面的直接摩擦，降低日常使用中的磨损速率。从安装边界来看，该总成整体为对称式布局，铰接中心为整个部件的安装基准，两侧连接端头的同轴度公差控制在合理范围内，能够保证安装后两根杆件的受力方向与设计轴线一致，不会出现附加的弯曲载荷；整体外形无突出的尖锐棱角，所有棱边均做了倒钝处理，安装时不会对操作人员造成划伤，也能避免与周边相邻部件发生运动干涉。该结构在实际使用中能够适应一定范围内的安装角度偏差，补偿杆件加工、装配过程中产生的位置误差，降低整个传动系统的装配精度要求，同时在运行过程中能够缓冲部分振动冲击，提升整个传动机构的运行稳定性与使用寿命。
