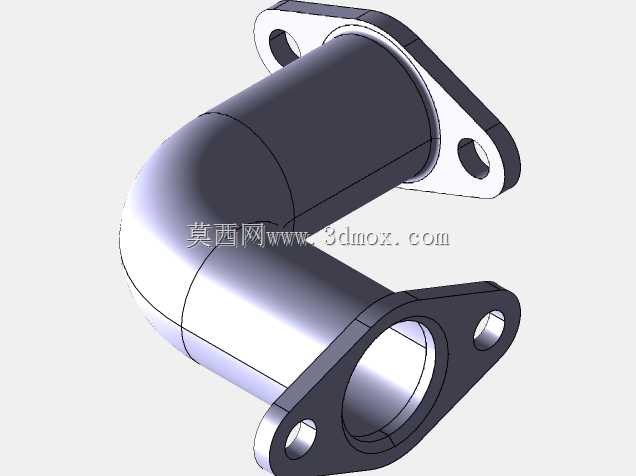

带法兰安装座90度直角导流弯管结构

这款90度直角弯管是流体输送管路系统中常用的转向连接件，主要应用在液压动力回路、气动控制管线、低压给排水管路、小型内燃机进气歧管、化工介质输送支管等场景中，承担管路直角转向的介质导流作用，能够在紧凑的设备安装空间内完成管路走向的调整，避免管路强行弯折产生的通径缩窄、应力集中、管路开裂等问题，保障介质输送过程的顺畅稳定。弯管两端采用一体化成型的菱形法兰安装座，法兰面上预留了对称分布的螺栓过孔，安装时可通过标准螺栓将弯管两端分别与对应管路的对接法兰锁紧固定，法兰贴合面可搭配密封垫片实现端面静密封，能够承受常规工况下的管路内压，避免介质从对接位置渗漏。弯管的主体流道采用等径圆弧过渡设计，转向位置的内壁做了顺滑圆弧处理，没有直角折角或突兀的截面突变，介质流经转向位置时不会产生强烈的湍流冲击，能够有效降低管路输送过程的压损，同时减少介质中固体杂质在转向位置的沉积堵塞风险，长期运行过程中流道的通畅性更有保障。从设计思路来看，这款弯管采用一体化铸造成型后再做机加工的工艺路线，法兰安装面与螺栓孔通过二次机加工保证尺寸精度，弯管主体的壁厚保持均匀一致，既避免了壁厚差异带来的铸造缺陷，也能让管路承压时的应力分布更均匀，不会出现局部应力过大导致的破损问题。在安装边界上，弯管两端法兰的安装面保持垂直布局，两个法兰的中心距经过精准核算，能够适配多数标准通径管路的安装间距要求，法兰上的螺栓孔采用对称设计，安装时可根据现场管路的排布方向调整安装角度，不需要额外加工转接件就能完成装配。弯管的外轮廓没有突出的尖锐结构，整体外形规整，在设备内部排布时不会和周边的其他零部件产生干涉，既可以用于固定设备的内置管路连接，也能适配移动作业设备上的柔性管路转向需求，在不同的安装场景下都能保持可靠的连接密封性能，兼顾了结构强度、流通性能与安装便捷性的多重需求。
