发动机顶置式配气气门传动结构

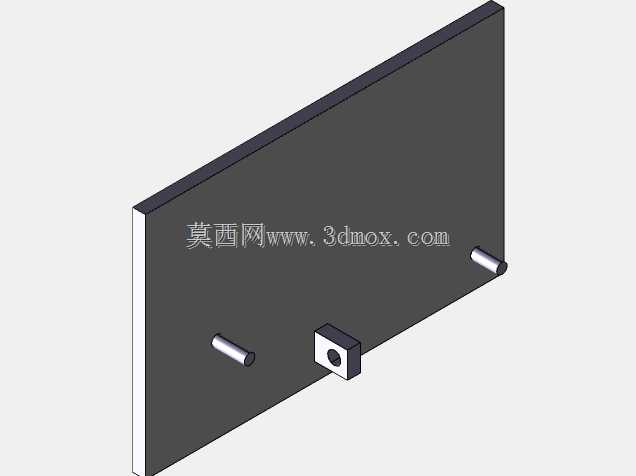

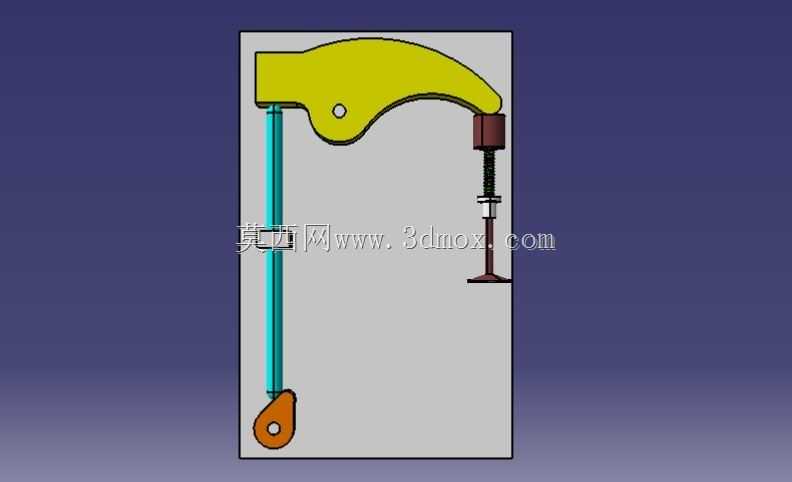

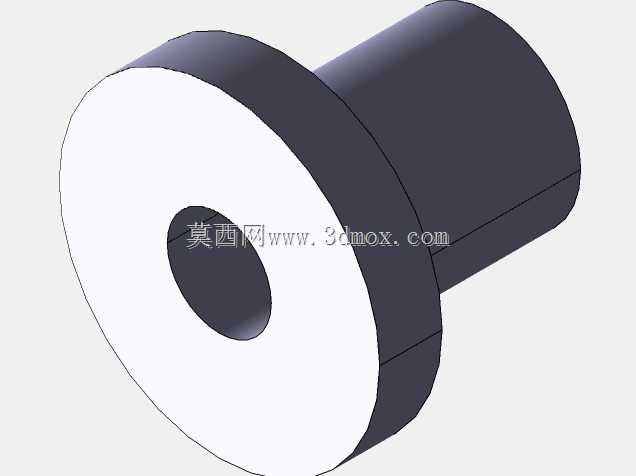

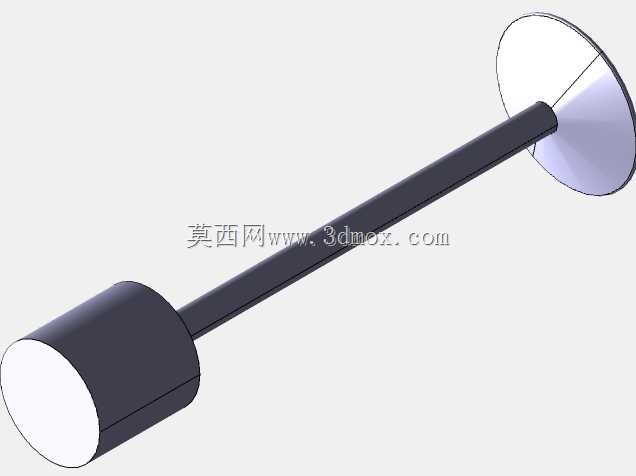

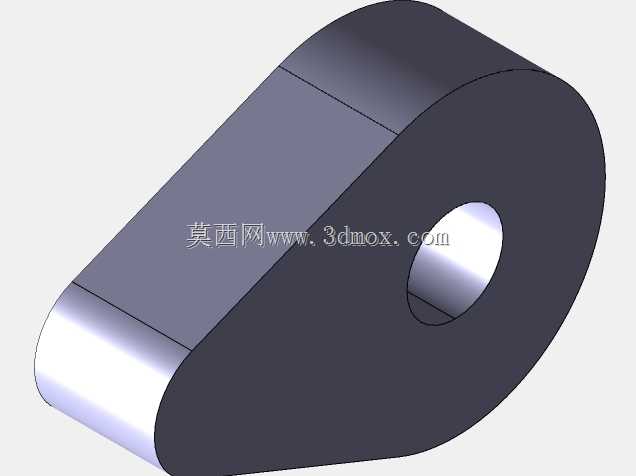

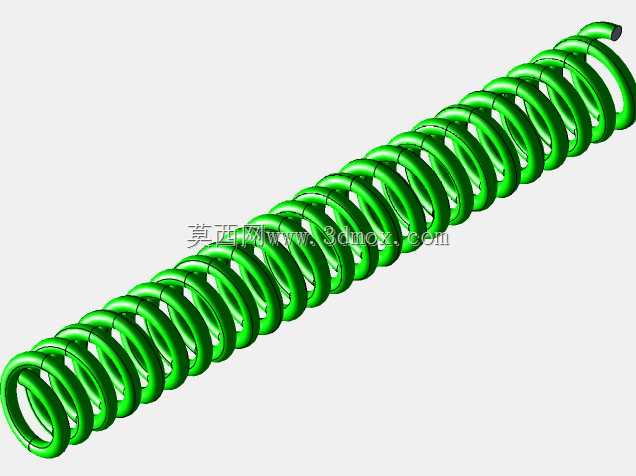

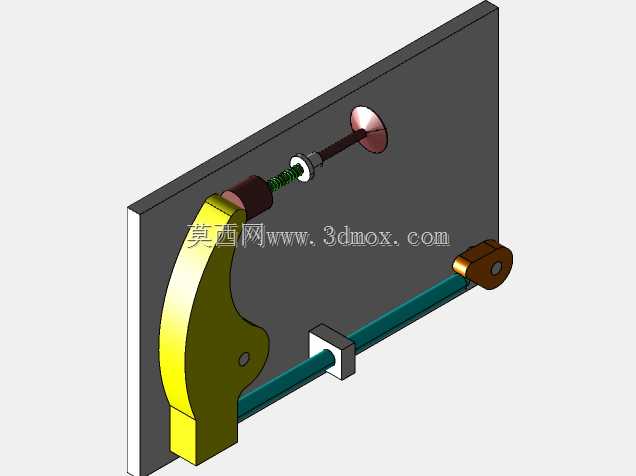

该结构为内燃机配气系统核心执行部件，主要应用于小排量往复式内燃机的气缸盖配气工位，承担着按照发动机各缸工作循环与点火顺序要求，定时开启与关闭进排气门的核心职能，保障新鲜可燃混合气能够及时进入气缸，同时将燃烧后的废气顺畅排出缸体，是决定发动机充气效率、动力输出表现与燃油经济性的关键功能组件。整套机构采用摇臂式顶置气门布局，核心构件包含弧形摇臂、竖向推杆、复位弹簧组件与气门执行端，整体结构紧凑，传动路径短，能够有效降低配气过程中的传动惯量，适配高转速工况下的配气响应需求。设计过程中围绕配气相位的精准控制展开，摇臂的弧形轮廓经过型线优化，能够将推杆的竖向直线位移精准转化为气门端的下压行程，确保气门开启的升程曲线符合设计要求，避免出现气门开启不足、落座冲击过大的问题；推杆采用细长杆结构搭配下端偏心调节端，可实现气门间隙的便捷调整，保障冷机与热机工况下机构都能保持合理的配合间隙，避免热膨胀导致的气门关闭不严现象；气门端配套的圆柱螺旋复位弹簧，能够在摇臂卸力后快速驱动气门落座密封，弹簧刚度经过匹配计算，既可以避免高转速下出现气门弹簧颤振导致的密封失效，也能控制弹簧预紧力不会额外增加传动阻力，降低发动机的功率损耗。从安装边界来看，整套机构的安装基准贴合气缸盖上部的安装平面，竖向推杆的安装孔位与气缸盖内的推杆通道同轴度要求控制在合理公差范围内，摇臂的铰接支点位置与气门杆顶端、推杆顶端的位置度经过精准校核，确保传动过程中不会出现偏磨卡滞问题；整体外轮廓占用的竖向空间适配顶置气门发动机的缸盖布局，不会与周边的火花塞安装位、冷却水道、进排气道产生干涉，安装时仅需完成摇臂轴固定、推杆对位、气门间隙调整三个核心步骤即可完成装配，后期维护过程中也可直接通过下端调节端完成间隙校准，无需拆解整套机构。在实际运行过程中，该机构能够稳定承受凸轮轴驱动端的周期性冲击载荷，各运动副的接触面经过耐磨设计，可长期承受高频往复运动下的摩擦损耗，保障发动机全工况范围内配气动作的可靠性与准确性。
