侧装式铰接固定支座机械构件

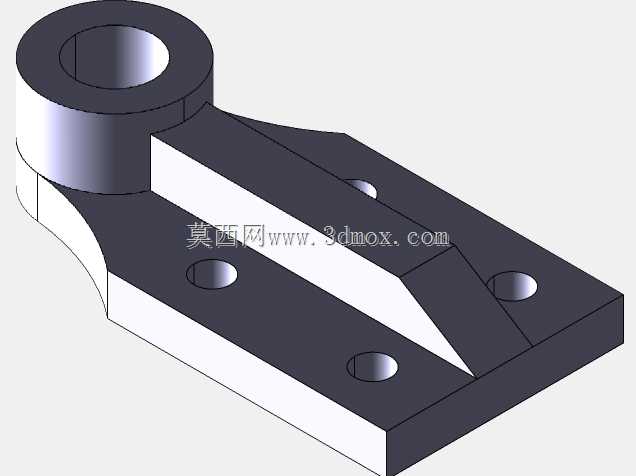

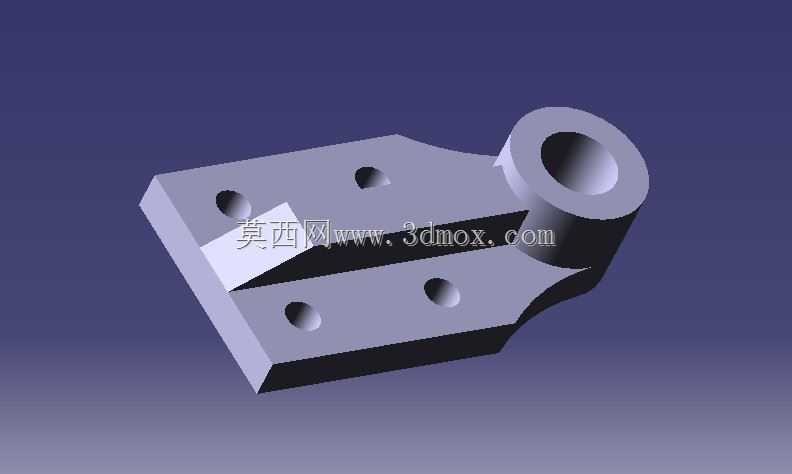

该侧装式铰接固定支座是工业机械传动与支撑系统中常用的连接构件，主要应用于各类自动化生产线、工装夹具、输送设备以及小型专用机械设备的铰接点位，承担着连接固定部件与活动部件、传递载荷同时允许特定角度转动的核心作用，能够在设备运行过程中抵消部分装配误差带来的应力，避免刚性连接导致的构件变形或断裂问题。从实际用途来看，这类支座常被安装在设备的侧装工位，作为摆臂、连杆、活动挡块等部件的旋转支撑基座，既可以为活动部件提供稳定的回转基准，也能通过自身的安装孔位实现与设备机架的牢固连接，保障活动部件在往复摆动、小幅转动过程中的位置精度与运行稳定性。在功能特性设计上，该构件采用一体化切削成型的结构设计，主体分为平板安装基座与铰接套筒两个功能区域：平板基座上均匀分布四个沉头安装孔，可通过内六角螺栓将整个支座牢牢固定在设备的侧装立面，沉头孔设计能够保证螺栓安装后端面与基座表面齐平，不会突出表面干涉活动部件的运动轨迹；侧边的铰接套筒为通孔设计，内径与配套的铰接销轴采用间隙配合，既保证销轴能够顺畅转动，又能控制配合间隙在合理范围内，避免活动部件出现过大的窜动影响定位精度，套筒与平板基座之间采用斜向加强筋过渡连接，能够大幅提升构件的抗扭、抗弯载荷能力，避免在承受较大径向载荷时出现连接部位断裂的问题。设计思路上，该构件充分考虑了侧装场景的安装空间限制，整体结构紧凑，平板基座采用切角设计，能够在狭小的安装空间内完成布置，不会与周边其他构件产生空间干涉；所有棱边均做了倒角处理，既避免安装过程中锐边划伤操作人员，也能消除机加工过程中产生的应力集中点，提升构件的疲劳强度。从安装边界来看，平板基座的安装孔位采用对称式分布设计，孔间距符合通用工业五金配件的安装尺寸规范，能够适配多数标准型材机架与钢板机架的安装孔位，无需额外进行打孔改造即可完成装配；铰接套筒的轴向长度经过优化，既能够为铰接销轴提供足够的支撑长度，降低单位面积的接触压强，延长构件的使用寿命，又不会占用过多的轴向空间，适配薄型摆臂、连杆等活动部件的安装需求，整体外形尺寸控制合理，能够在多数轻载、中载的铰接工位中替代传统的焊接式支座，大幅降低设备的装配与后期维护难度。
