车辆前挡双摆联动雨刮传动机构

该雨刮传动机构主要应用于乘用车辆、商用车辆的前挡风玻璃清洁系统，是雨刮总成中负责动力传递与运动转换的核心机械组件，直接决定雨刮刮臂的摆动幅度、同步精度与运行稳定性，适配各类需要双刮臂同步清扫的挡风玻璃布局，能够将驱动端的连续旋转运动，精准转换为两根刮臂的定角度往复摆动，保障挡风玻璃表面雨水、浮尘、飞溅污渍的清扫覆盖范围贴合玻璃曲面轮廓，避免出现清扫盲区、刮臂干涉、运动卡滞等实际使用问题。

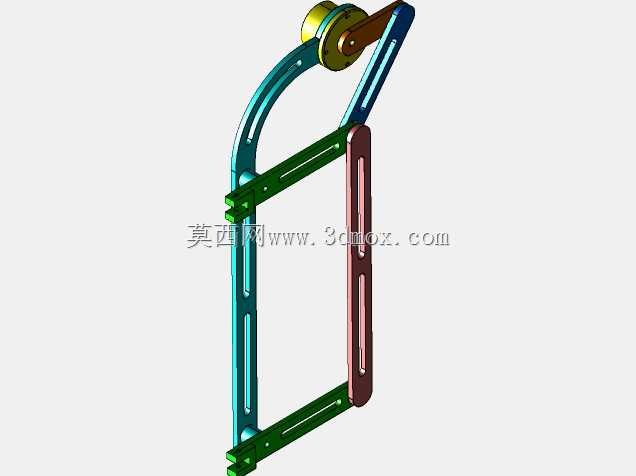

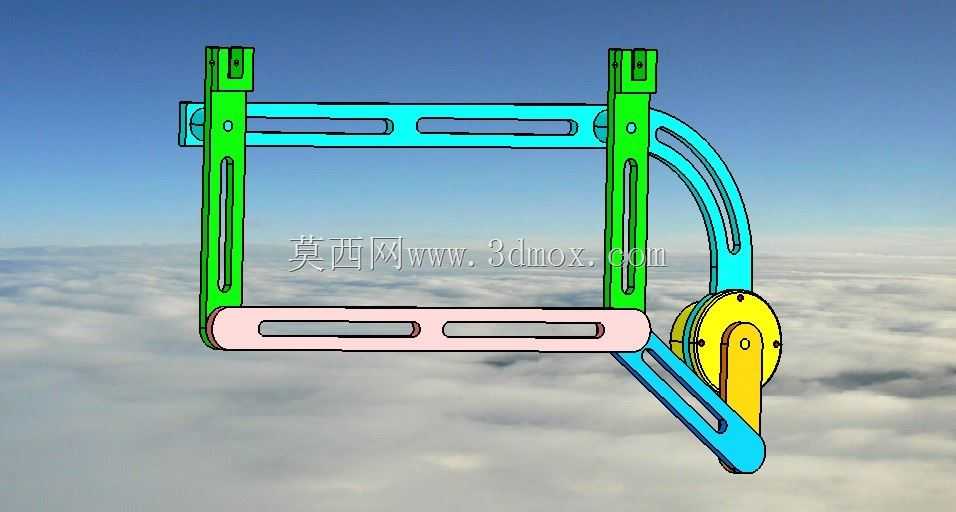

从功能特性来看，该机构采用双竖摆臂搭配上下横置连杆、弧形导向摆臂的结构布局，通过多组铰接转动副实现运动的平稳传递，输入端连接驱动摇臂的旋转动力，经过弧形摆臂的换向传动，同步带动两侧竖置摆臂做同相位的往复摆动，两根摆臂的摆动角度经过连杆长度的精确匹配，能够保证两侧刮臂在运行全程保持固定的相位差，不会出现刮臂碰撞、刮刷轨迹重叠错位的问题，整体传动路径短，铰接点布局合理，运行过程中传动阻力小，铰接部位的磨损量低，能够适配长时间高频往复的工作工况，在雨刮高速运行、低速运行、间歇运行的不同模式下都能保持稳定的运动输出。

在设计思路层面，该机构优先考虑了安装边界的适配性，两侧竖摆臂的安装孔位采用标准化的同轴定位设计，上下横连杆的长度经过运动学仿真校核，保证摆臂摆动角度符合常规车辆挡风玻璃的刮刷覆盖要求，弧形导向摆臂的曲率经过反复优化，既能够避让安装区域周边的车身钣金、通风盖板等周边部件，又能保证传动过程中不存在死点位置，驱动摇臂整周旋转过程中全程传动顺畅，没有卡滞临界点。整体结构采用轻量化的板式连杆设计，在保证结构刚度的前提下尽可能降低组件整体重量，减少驱动端的动力负载，同时各铰接点的位置预留了标准的衬套安装空间，能够装配耐磨自润滑衬套，降低日常使用过程中的维护需求，延长机构整体的使用寿命。

从安装边界来看，该机构整体呈矩形框架式布局，两侧竖摆臂的安装端面为平行定位面，能够直接固定在挡风玻璃下方的车身安装支架上，输入端摇臂的连接位预留了标准的驱动电机输出轴安装接口，不需要额外设计转接件即可完成与雨刮驱动电机的装配，整体外轮廓没有外凸的尖锐结构，所有运动部件的运行轨迹都在框架包覆范围内，不会与周边的线束、通风管路、车身覆盖件产生运动干涉，能够适配绝大多数A级到B级乘用车的前舱雨刮安装空间，也可经过小幅尺寸调整后应用于工程车辆、农用机械的驾驶室挡风玻璃雨刮系统。
