方形轴流散热风扇结构设计方案

这款方形轴流散热结构是风冷散热场景下的核心通风组件，广泛适配各类需要主动通风散热的工业与民用设备内部，常见于工控机柜、电源设备、电子机箱、小型家电、工控主机等密闭或半密闭设备舱内，承担舱内热量交换、空气流通置换的核心作用，通过定向气流带走设备运行过程中电子元件、功率部件产生的积热，避免设备因工作温度过高出现性能衰减、元件老化加速甚至过热宕机的问题，是各类电子电气设备热管理系统中应用最普遍的风冷执行部件。

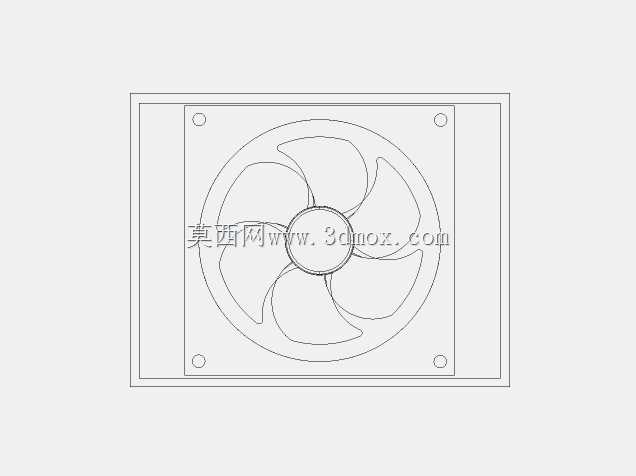

从功能特性来看，该结构采用五叶轴流风叶搭配方形安装外框的经典布局，五片曲面风叶经过弧度优化，在转动过程中能够以更低的风阻切割空气，在相同转速下可输出更平稳的定向气流，同时有效降低风叶转动带来的紊流噪音，避免设备运行时产生额外的噪声干扰。方形外框的四个角预留了标准安装孔位，能够直接通过螺丝完成与设备安装面的固定，安装对位便捷，不需要额外设计定制转接支架，适配绝大多数标准尺寸的设备安装位。外框内侧设置了风叶防护边界，既能够限定风叶的转动空间，避免风叶转动过程中与周边线缆、元件发生剐蹭干涉，也能在一定程度上阻挡外部大尺寸杂物进入风叶转动区域，提升运行可靠性。

在设计思路上，该结构优先兼顾安装通用性与通风效率，外框采用规整的方形轮廓，能够最大化利用设备上的方形安装空间，相比圆形外框的同规格风扇，方形结构在安装时不需要额外预留圆弧避让空间，对设备内部空间的利用率更高。风叶中心的轮毂区域做了同心度优化设计，能够直接适配标准规格的风扇电机转轴，保证风叶转动时的动平衡，减少长期转动带来的振动偏移。外框的安装孔位采用对称式布局，支持正向、反向两种安装方向，可根据设备的风道设计需求选择吹风或者抽风的安装模式，适配不同的风道走向设计。

从安装边界来看，该结构的外框为标准正方形轮廓，四个安装孔分布在外框四角的固定凸台上，安装时只需要在设备对应安装面预留与外框尺寸匹配的通风开口，按照孔位位置预留螺丝固定位即可完成装配，风叶与外框内壁之间预留了均匀的转动间隙，既不会因为间隙过大导致气流回流损失通风效率，也不会因为间隙过小出现装配公差导致的风叶擦框问题。整体结构的厚度控制适配常规薄型设备的安装空间，不会占用过多的设备内部纵深空间，能够适配紧凑结构设备的内部布局需求，在保证通风散热能力的前提下尽可能压缩自身结构体积，帮助设备实现小型化、紧凑化的结构设计。
