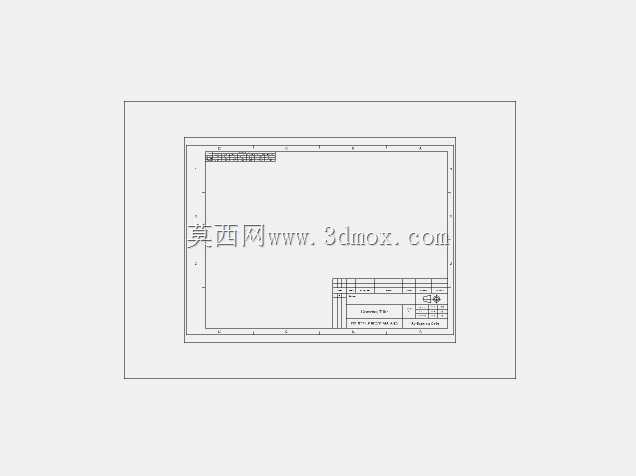

甘巴尔A3规格机械制图标准图框设计

这套A3规格的机械制图标准图框，是面向机械加工、装备制造领域工程绘图场景设计的标准化版式载体，主要用于规范二维工程图纸的输出格式，统一不同设计人员、不同项目的图纸呈现标准，避免因版式混乱导致的生产端信息读取偏差、加工参数错漏等问题。在实际生产流程中，这类标准图框是工程技术人员传递设计意图的基础载体，从零件加工工序图、部件装配示意图到设备安装指导图，都需要依托规范的图框承载尺寸标注、形位公差、技术要求、物料明细等核心信息，是连接设计端与生产端的重要视觉框架。

从功能特性来看，该图框严格遵循机械制图的版式规范，预留了完整的标题栏、明细栏、附加说明区位置，外框与内框的边距设置完全匹配A3幅面打印、晒图、装订的实际需求，左侧预留的装订边宽度适配工厂常用的图纸装订夹规格，不会因为装订遮挡图纸核心内容区域；右下角的标题栏区域划分了清晰的信息填写区块，可容纳零件名称、材料牌号、比例、版本号、审核签字等全流程生产所需的追溯信息，上方预留的明细栏区域可对应装配图的零件序号标注，方便生产人员快速核对物料清单。

在设计思路上，这套图框完全围绕生产现场的实际使用需求搭建，没有冗余的装饰元素，所有线条粗细设置符合工程制图的线宽标准，外框采用粗实线强化图纸边界，内部分隔线采用细实线保证信息分区清晰，不会干扰图纸内部的图形表达。图框的整体尺寸严格匹配A3纸张的幅面边界，有效绘图区域的长宽比例经过优化，既可以容纳中等复杂度的零件视图排布，也能适配局部放大图、剖视图的补充放置，不会出现绘图区域局促导致的视图拥挤、标注重叠问题。

从安装与使用边界来看，该图框可直接嵌入主流三维设计软件的工程图模板库，调用时可自动匹配图纸比例设置，不需要手动调整边距参数；打印输出时可直接适配标准A3规格的打印纸张，不需要额外裁切调整，晒图、折叠存档时也符合制造业图纸归档的折叠规范，折叠后标题栏可直接外露，方便档案管理人员快速检索调取图纸。在车间现场使用时，该图框的线条对比度设置适配车间复杂的光照环境，即使在强光或者弱光的生产工位，操作人员也能快速区分图框边界与内部图形线条，不会因为视觉混淆读错尺寸标注位置。
