剪式车载顶升支撑结构设计

这款剪式顶升结构是面向小型乘用车辆应急维保场景开发的机械式支撑装置，主要适配家用轿车、小型SUV等整备质量不超过两吨的车型，在车辆爆胎更换、底盘简易检修、临时停放调平等场景中承担稳定顶升与承重支撑作用，相比液压类顶升装置，纯机械传动的结构不存在液压油泄漏、密封件老化失效的风险，更适合长期放置在车辆后备箱作为应急随车工具使用。

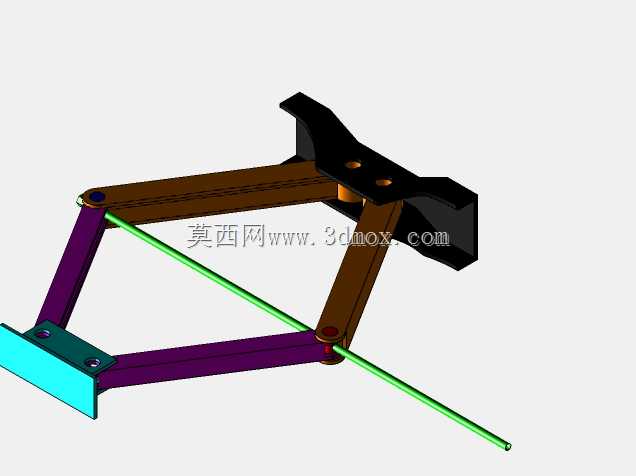

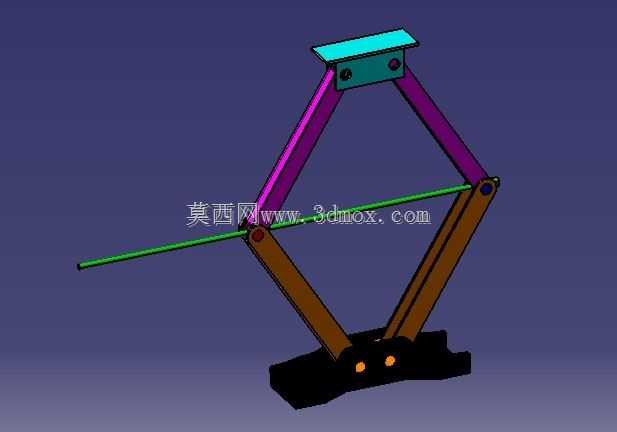

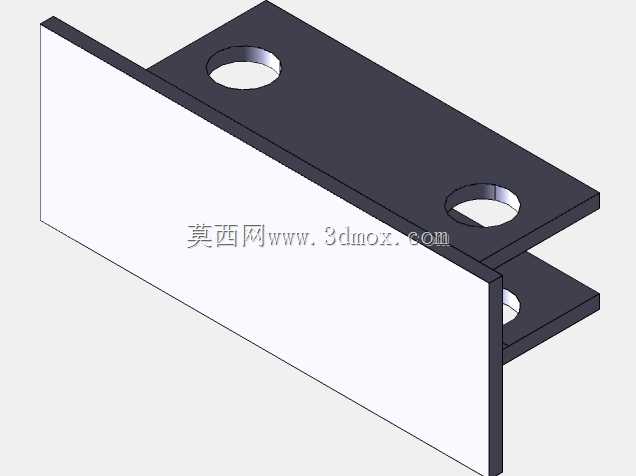

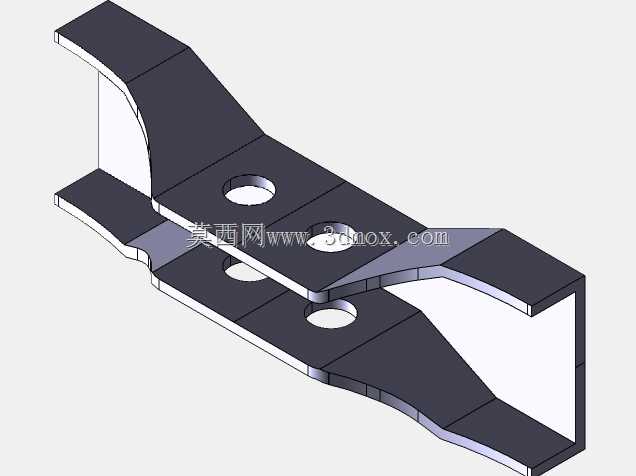

整体结构采用对称剪叉连杆布局，底部为加宽的一体式支撑底座，接触地面的底面做了防滑纹理处理，能够在沥青、水泥、硬质土路等常见路面上保持稳定支撑，避免顶升过程中出现侧滑偏移；顶部的承托平台做了加宽加厚设计，接触车辆底盘支撑位的表面设置了防滑胶垫预留位，能够增大与车辆底盘的接触摩擦力，同时避免金属硬接触刮伤底盘防腐涂层。中间的传动部分采用梯形丝杆配合连杆铰接点的传动方案，转动丝杆即可带动两组对称布置的剪叉臂同步收拢或展开，实现平稳的垂直升降动作，铰接位置均采用耐磨衬套配合销轴连接，既保证了转动的顺滑度，又能降低长期使用的磨损量，延长整体结构的使用寿命。

设计过程中充分考虑了随车工具的空间适配需求，结构收拢后整体高度控制在120毫米以内，能够轻松伸入多数家用轿车的底盘下方，完全展开后最大顶升高度可达380毫米，满足多数小型车辆更换轮胎时的离地间隙需求；整体结构的最大承重阈值按照1.8吨设计，日常使用预留足够的安全冗余，操作端的丝杆延伸段可以配合随车配套的摇柄或者通用棘轮扳手进行操作，不需要额外配备专用工具，操作门槛极低。

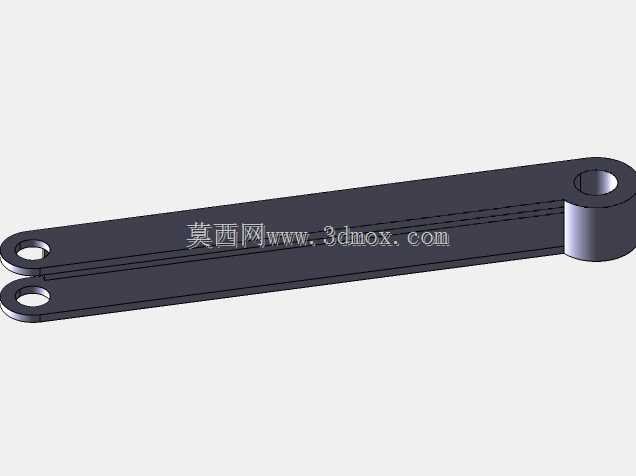

结构的受力点经过了针对性优化，剪叉臂采用高强度合金钢冲压成型，截面为带加强筋的槽型结构，在保证整体轻量化的同时提升了抗弯折、抗形变能力，所有铰接销轴均做了淬火处理，表面硬度达到HRC45以上，能够承受长期交变载荷的冲击，不会出现销轴变形、剪切断裂的问题。整体结构没有复杂的电子元件或者密封管路，日常存放不需要特殊的维护保养，即使在-30℃到60℃的极端环境温度下也能正常操作，不会因为低温或者高温出现结构卡滞、失效的问题，完全满足随车应急工具的全场景使用需求。
