多规格贴片式陶瓷电容器1812封装结构

贴片陶瓷电容器是电子电路领域应用最广泛的无源基础器件之一，这款1812封装的陶瓷电容，主要面向高密度表面贴装工艺的电路场景，覆盖消费电子、工业控制板卡、电源模块、车载电子外围电路等多个应用领域，在电路中承担滤波、去耦、旁路、信号耦合、谐振补偿等核心功能，能够有效滤除电路中的高频杂波，稳定供电回路的电压波动，为芯片、功率器件等核心元件提供干净的供电环境，同时也可在信号链路中完成隔直通交的信号传输作用，避免不同直流电位的电路模块之间产生直流偏置干扰。

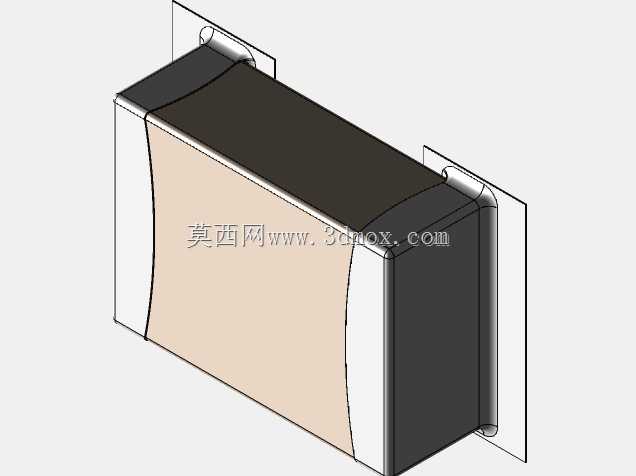

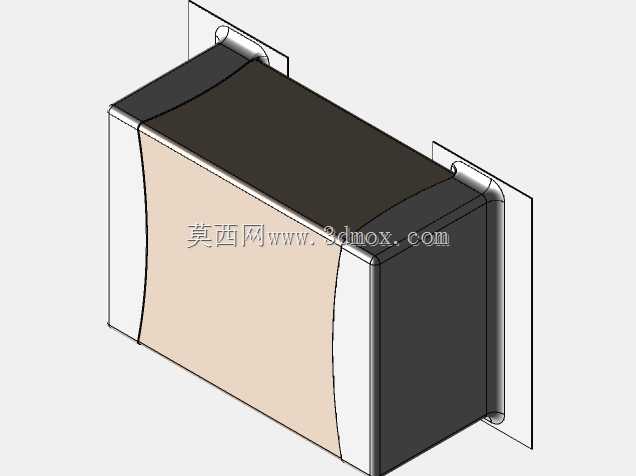

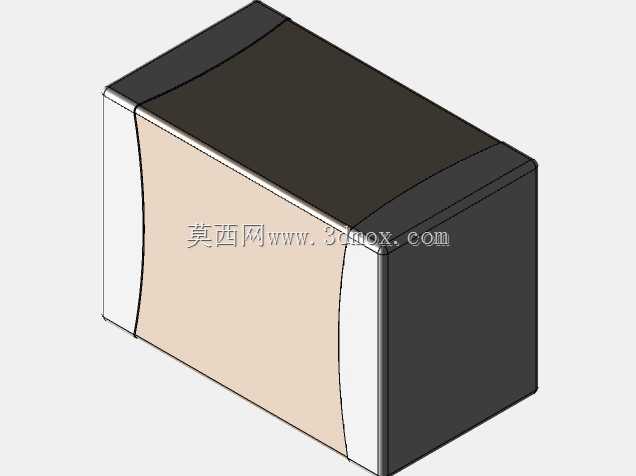

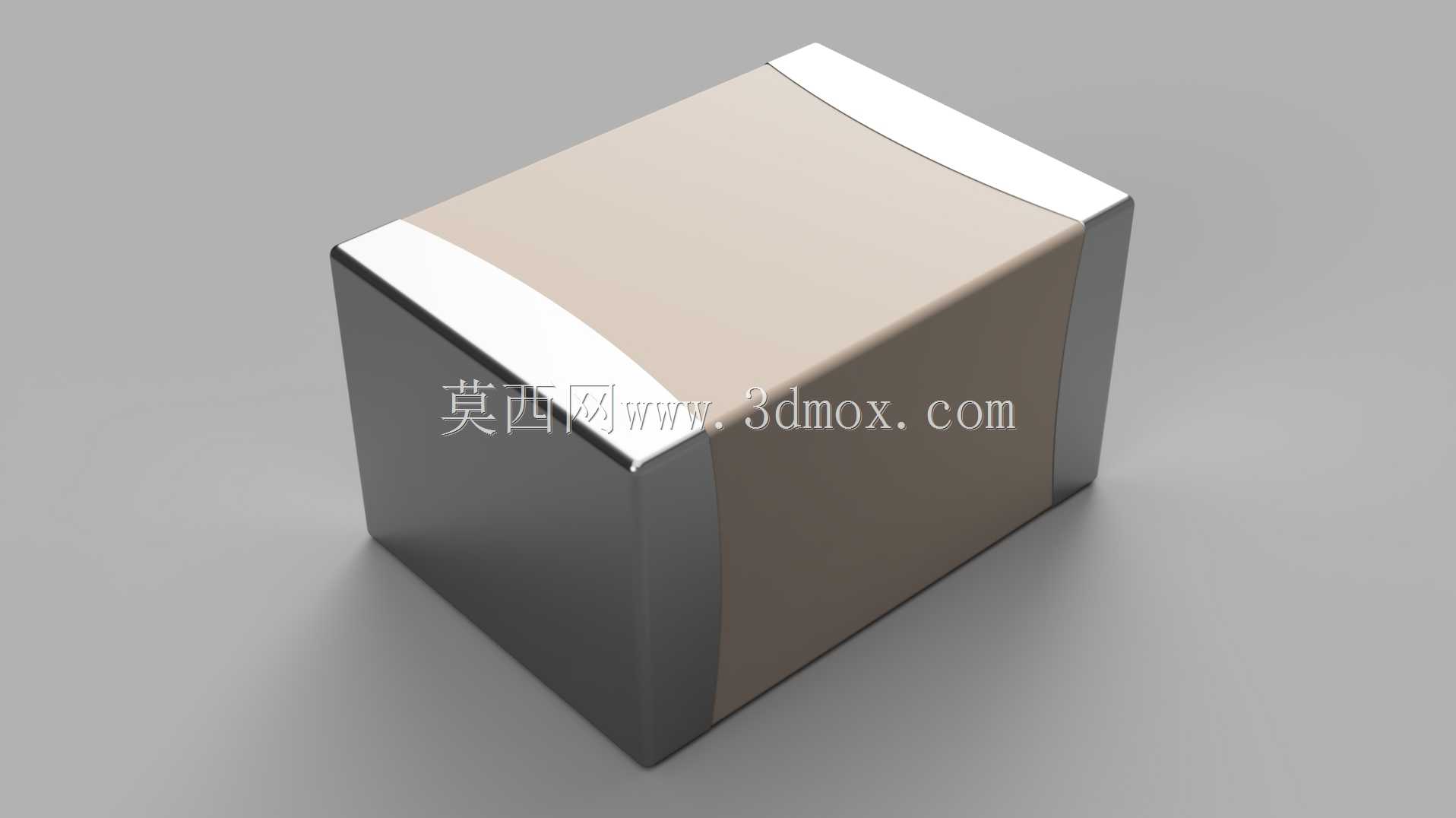

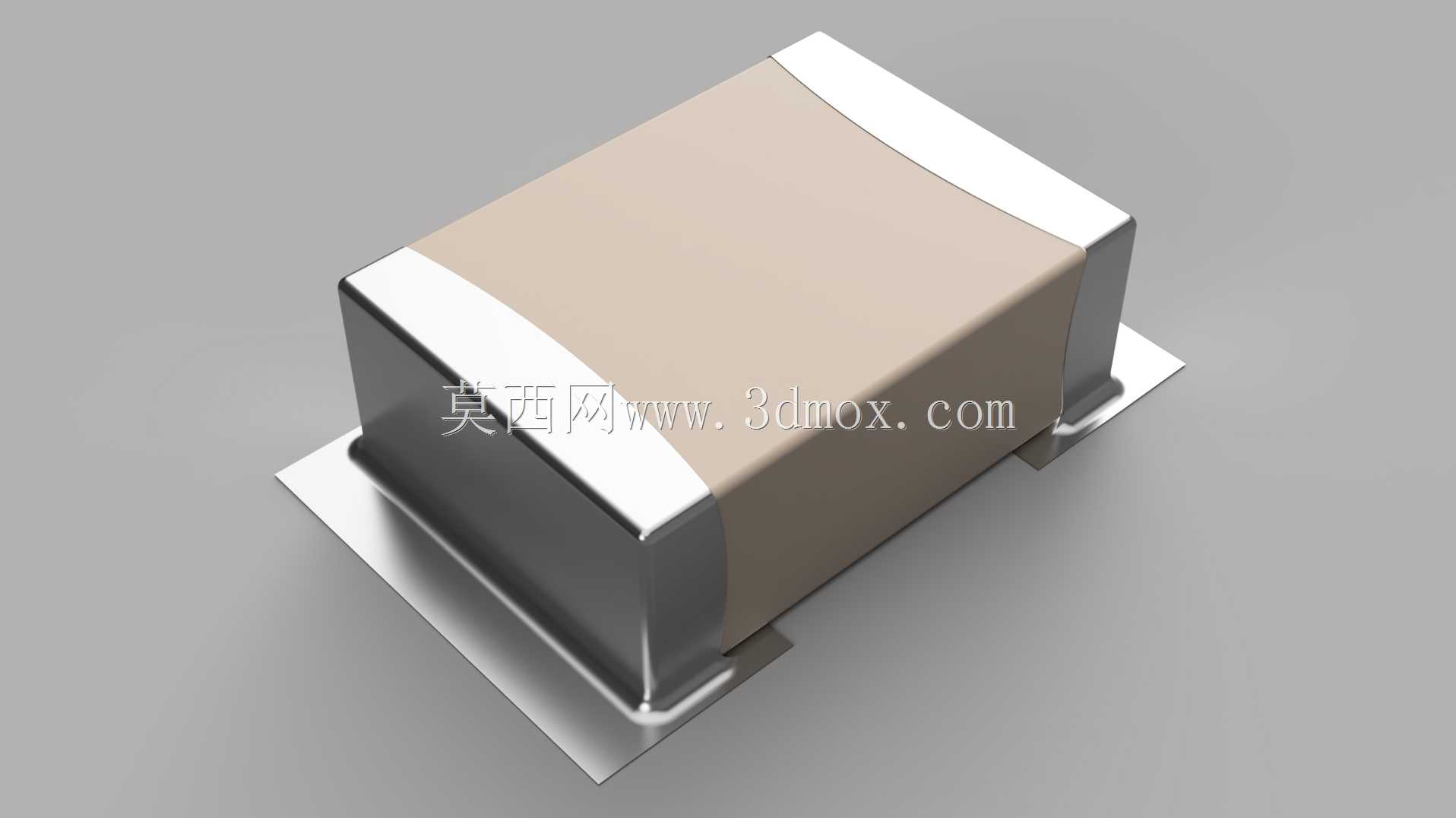

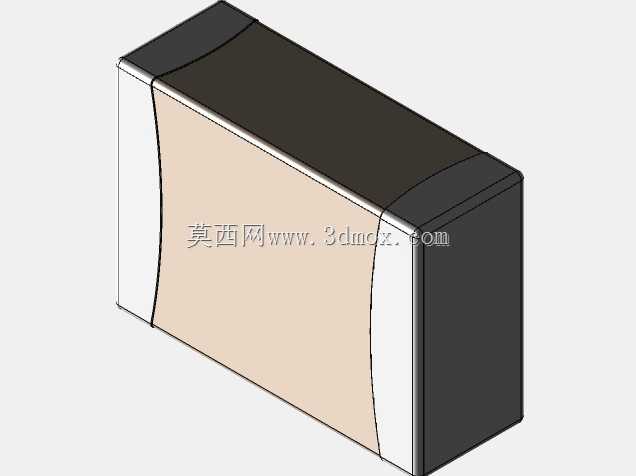

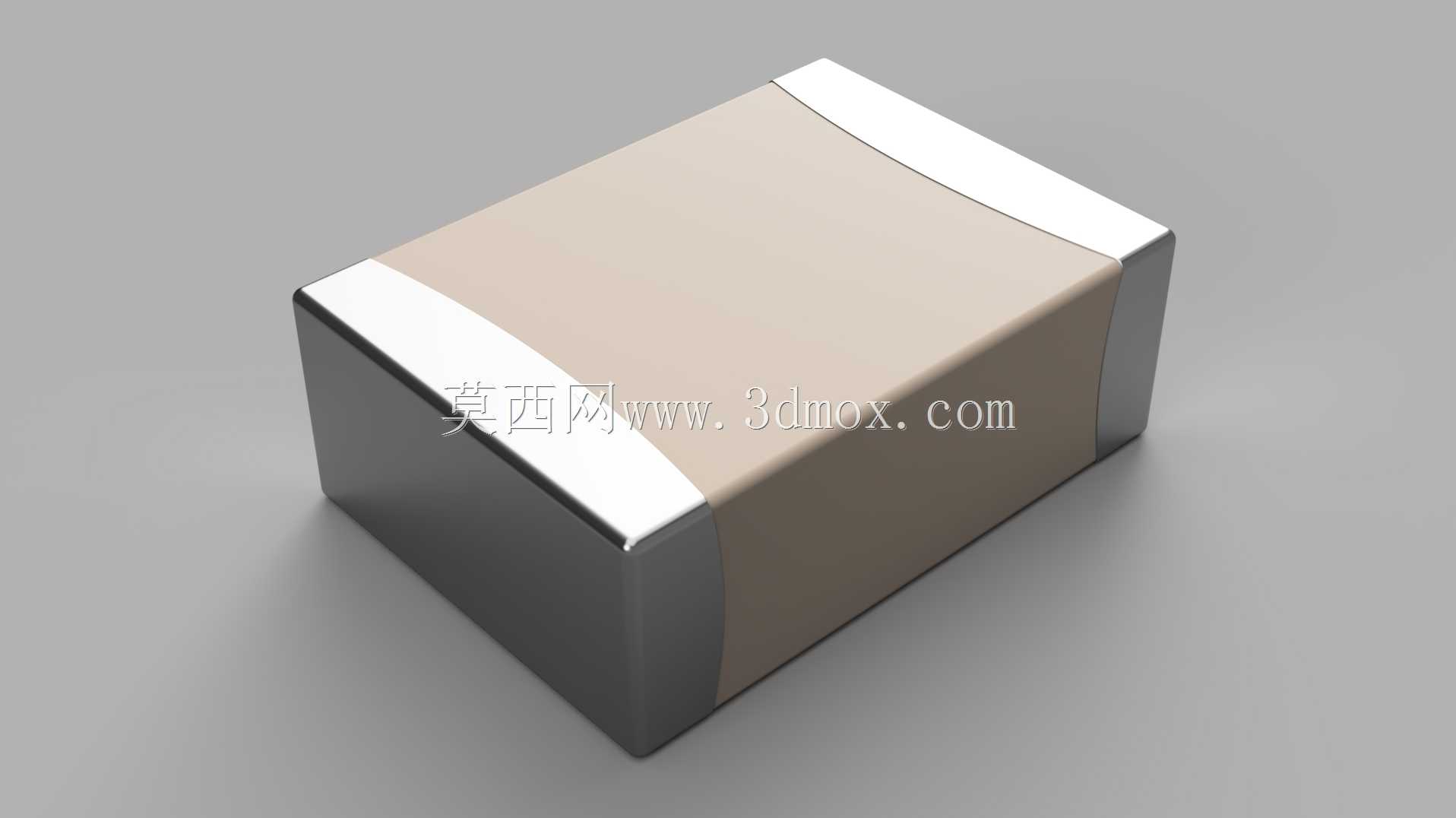

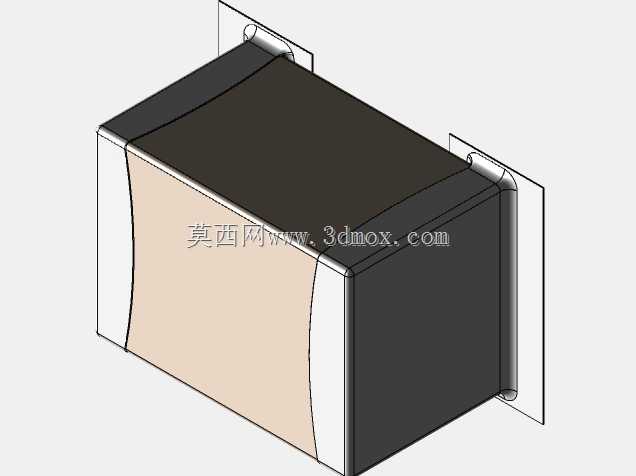

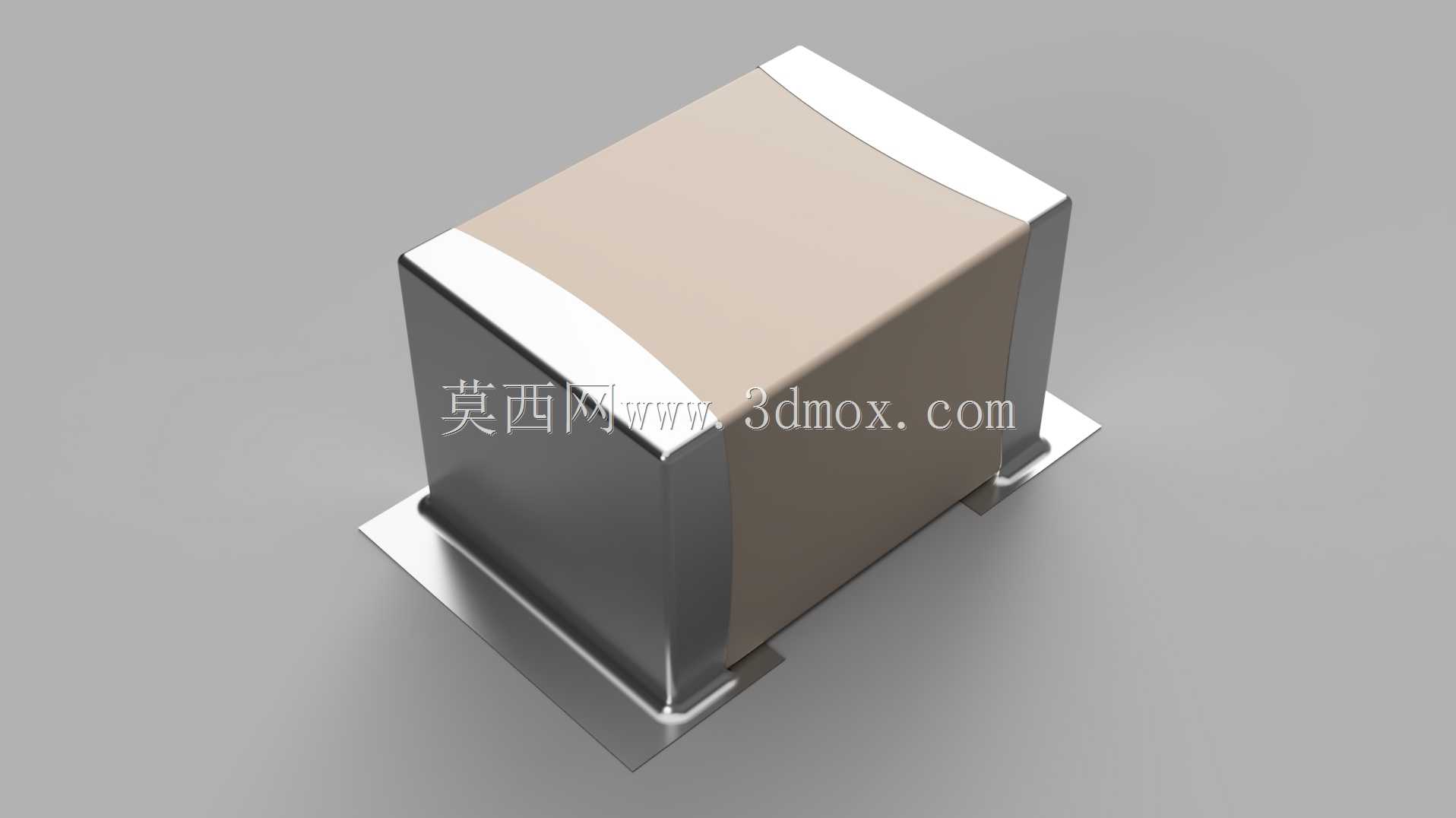

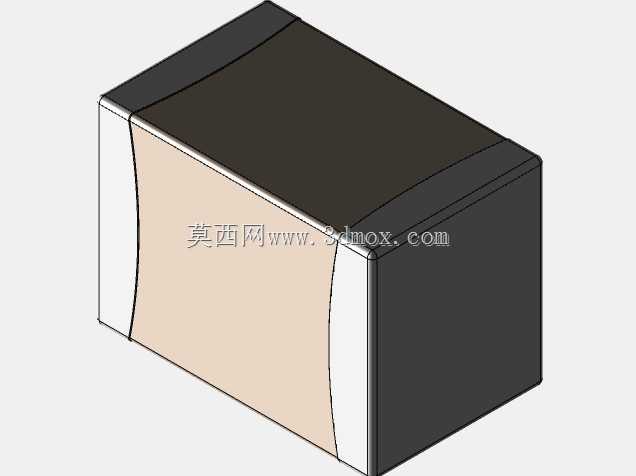

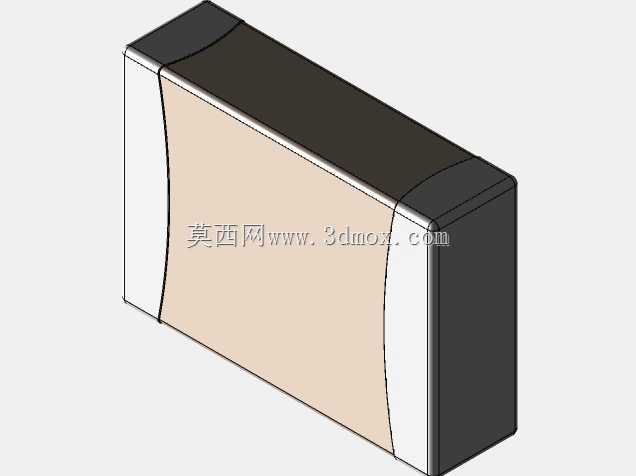

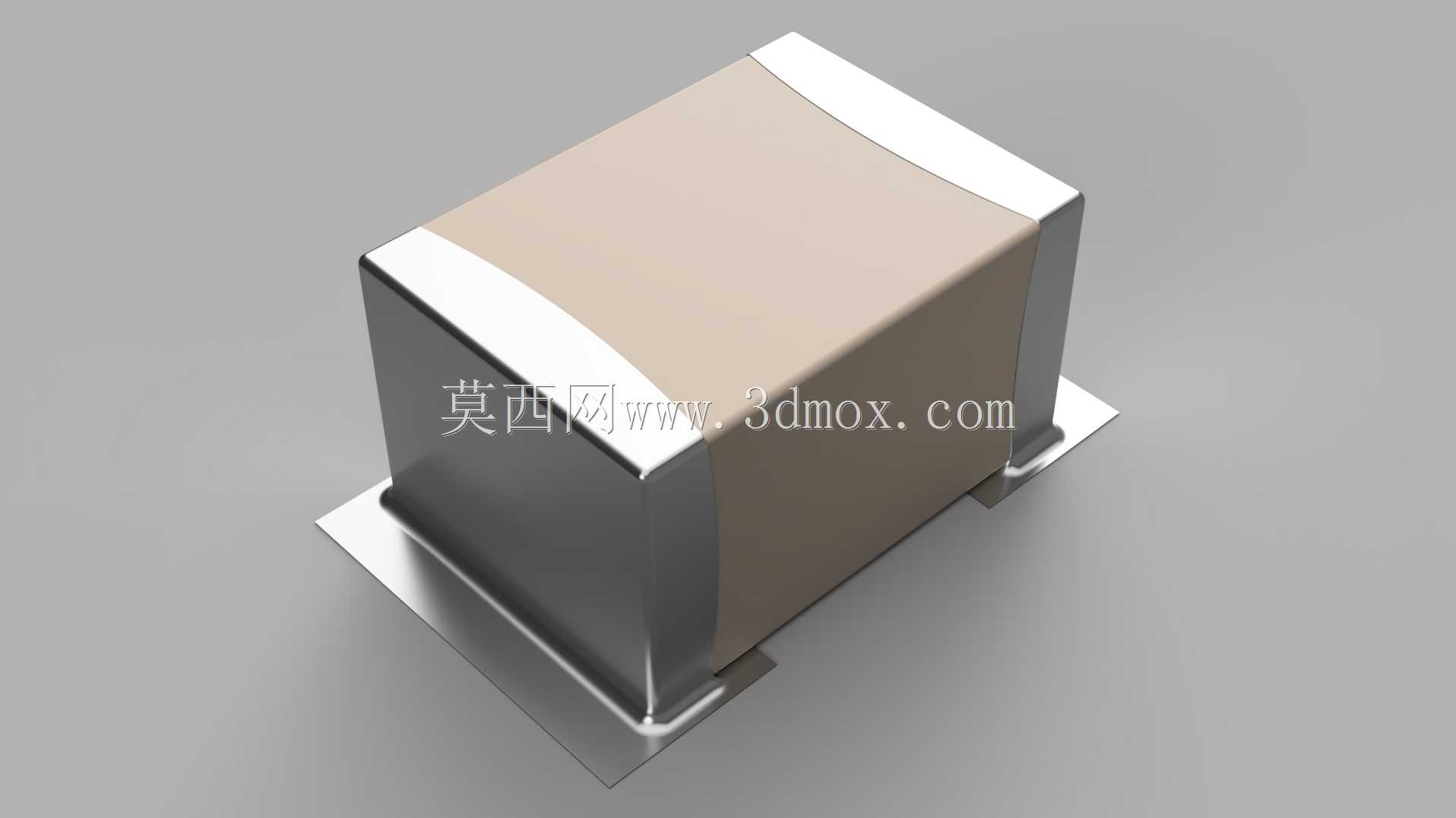

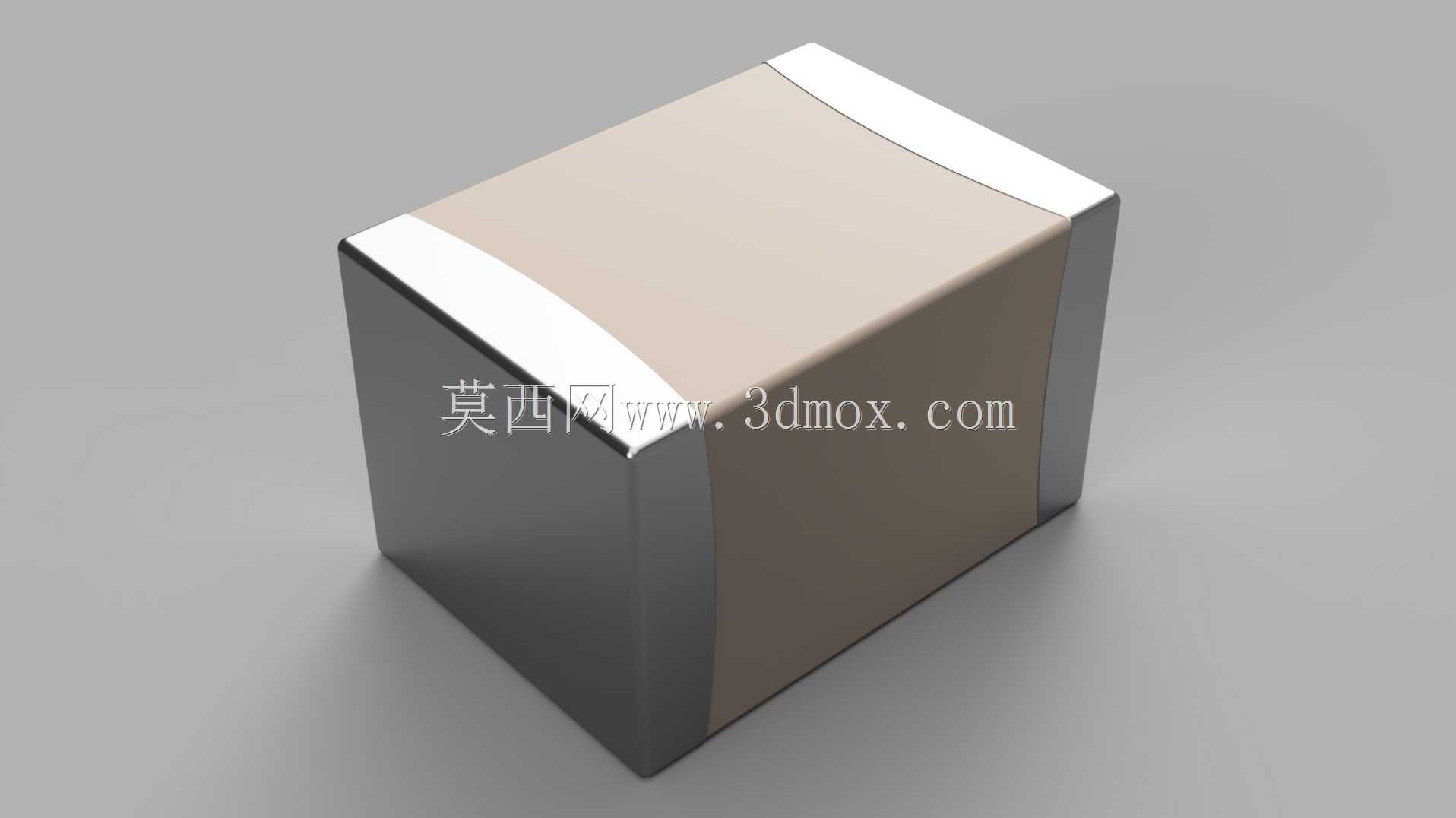

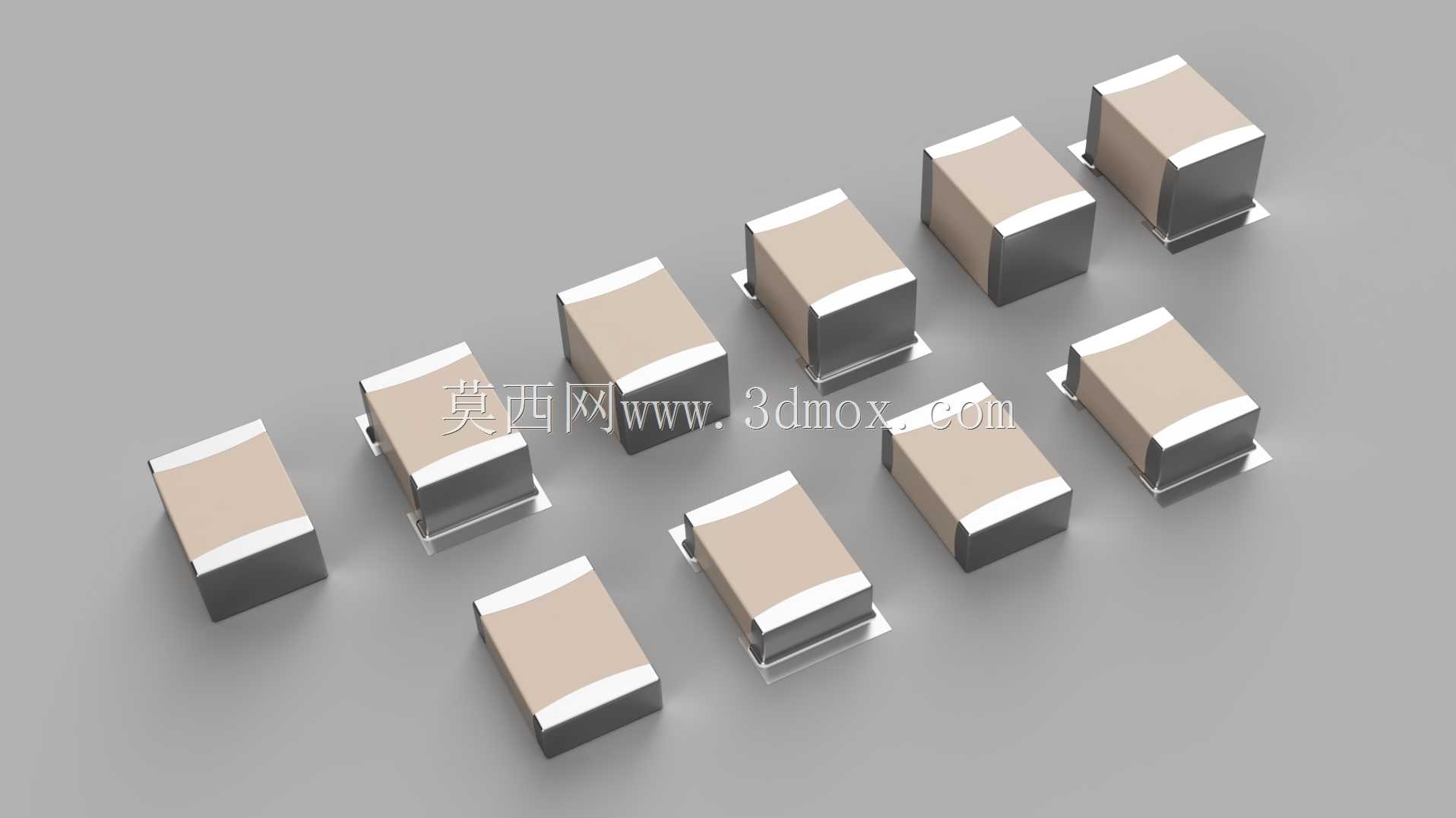

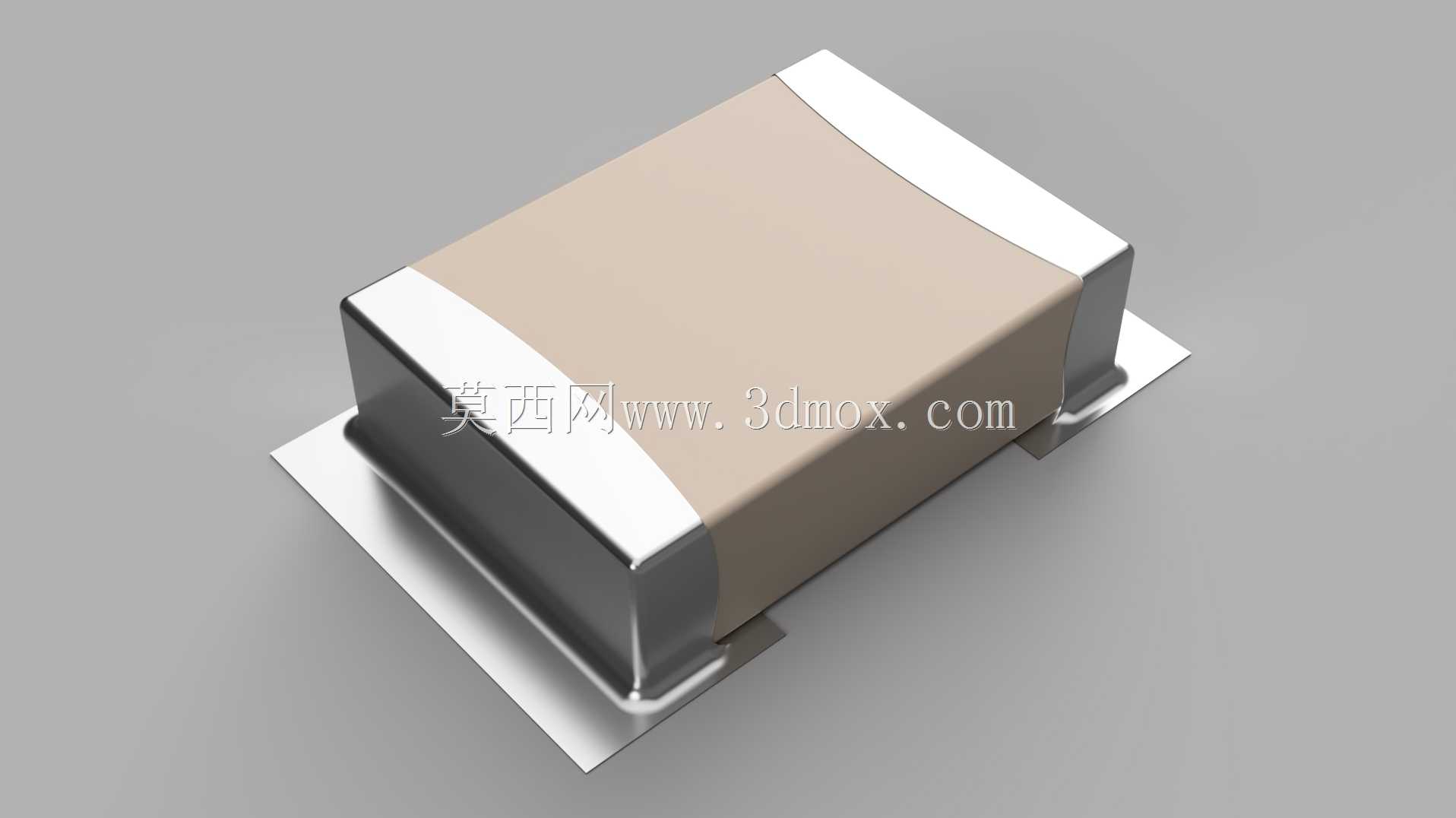

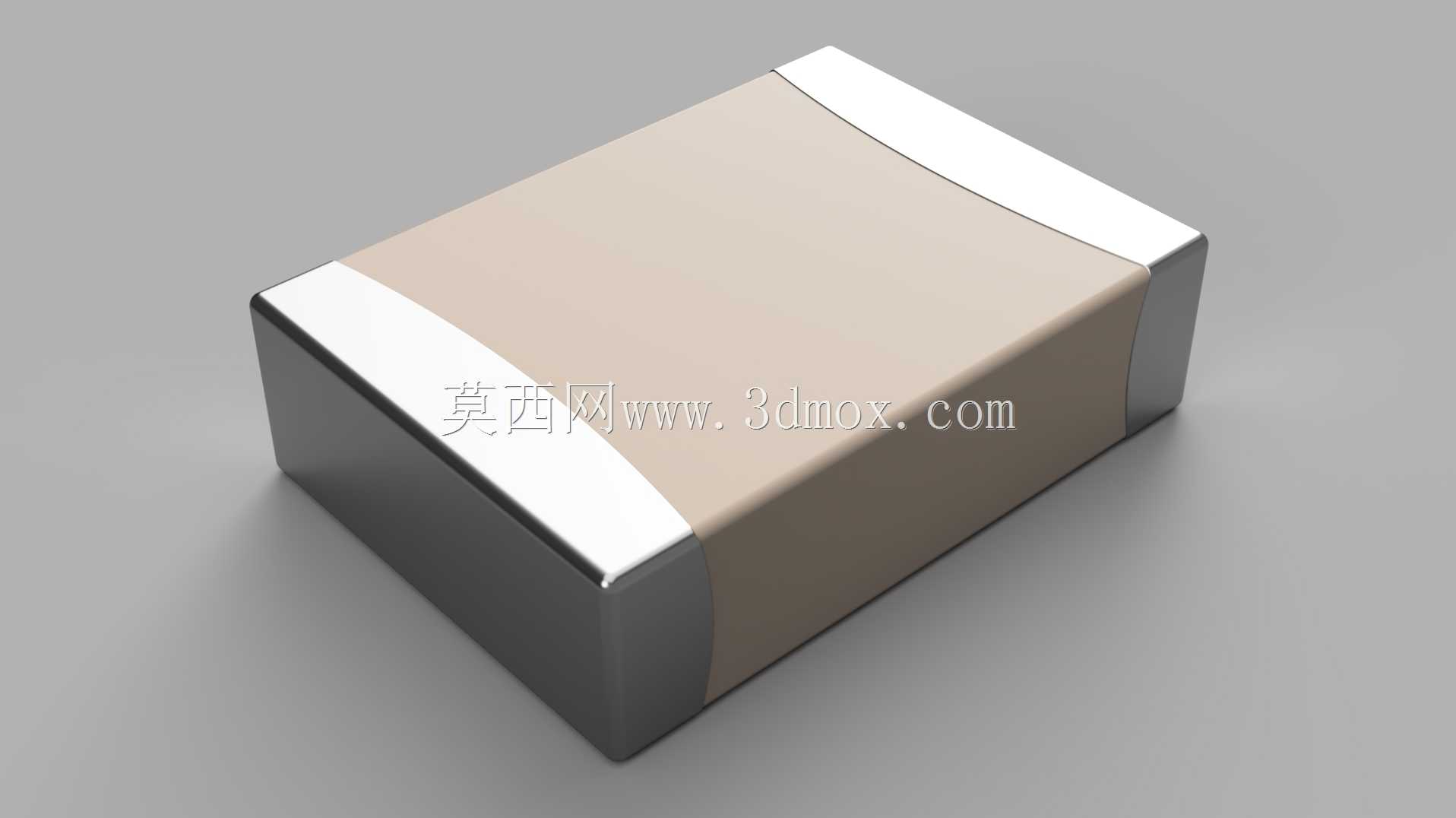

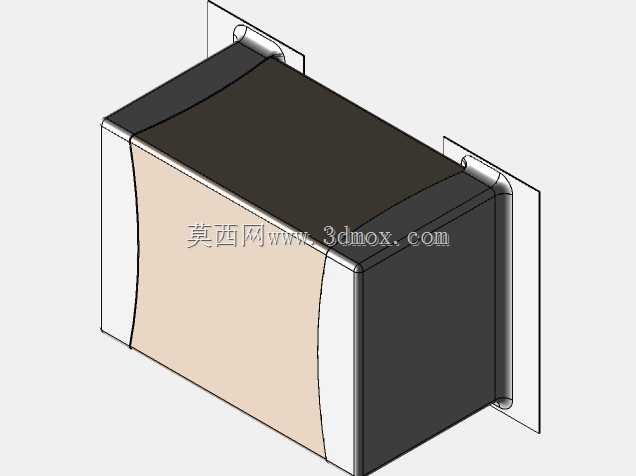

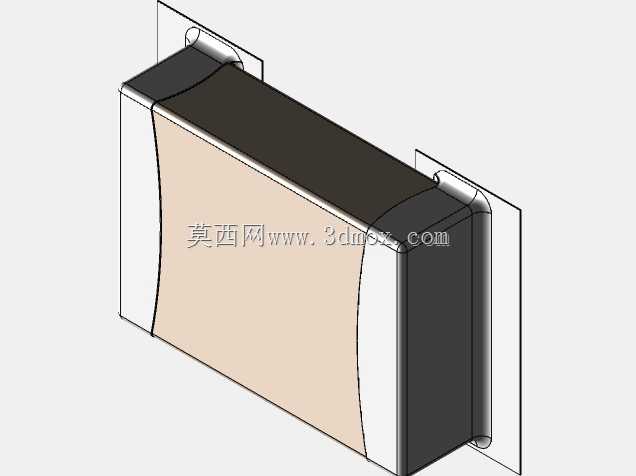

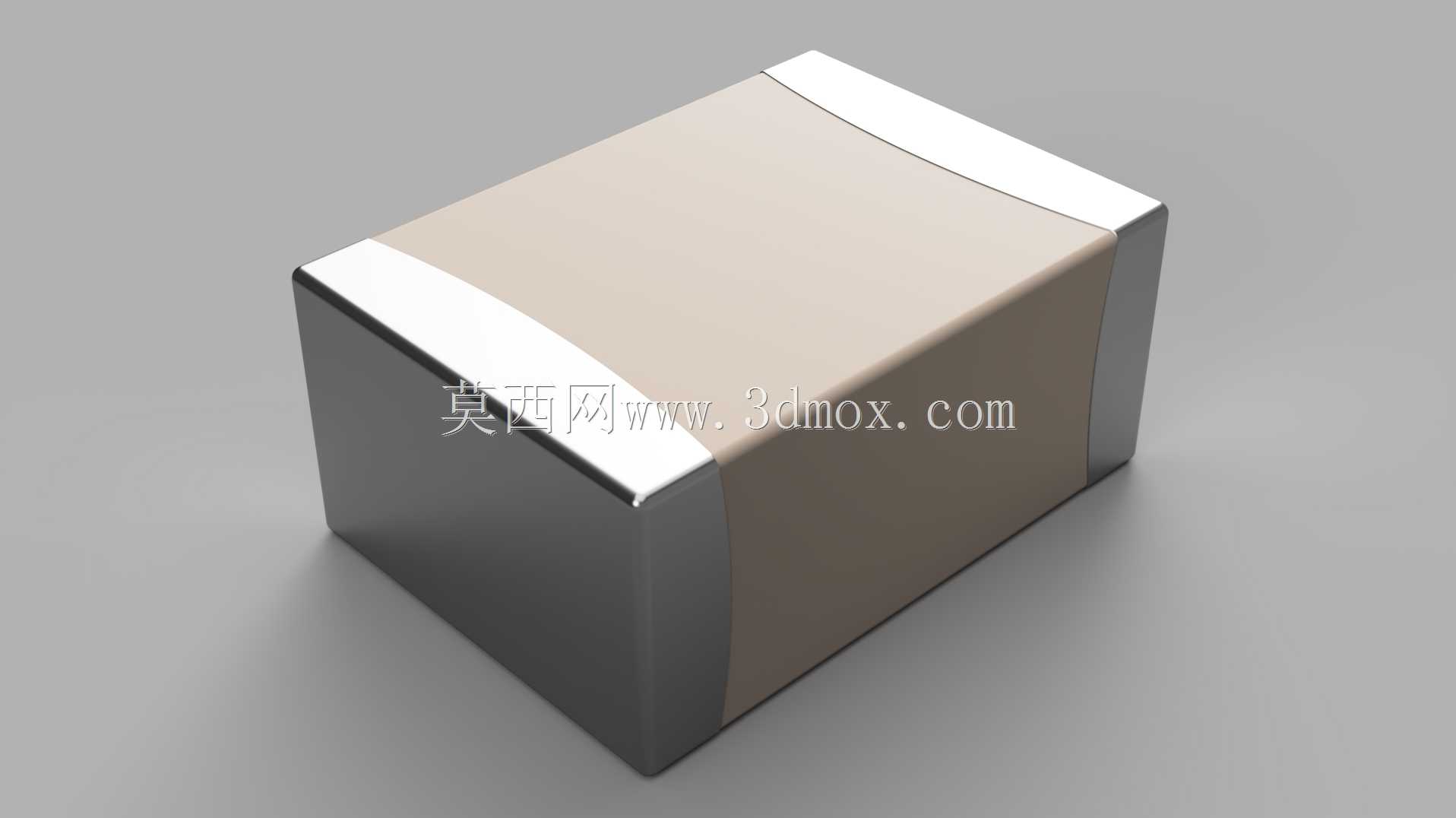

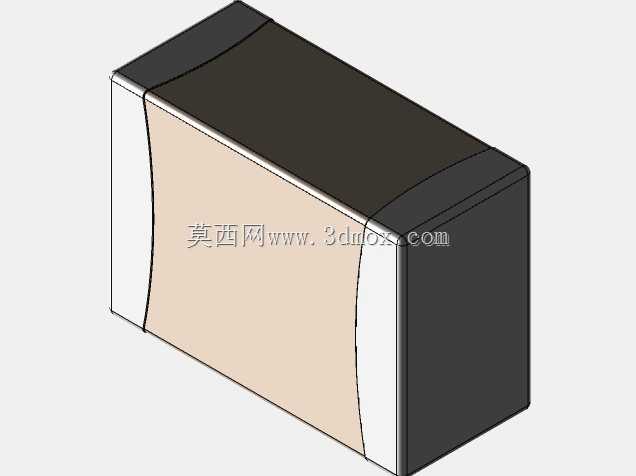

这款电容的设计完全遵循1812封装的行业通用规范，在外形设计上采用长方体端电极结构，主体介质为高介电常数陶瓷基体，两端包裹金属化端电极，端电极做了圆角过渡处理，既能够在SMT回流焊过程中提升焊锡的浸润爬升效果，降低虚焊、立碑等焊接不良的概率，也能避免尖锐边角在贴装过程中刮伤吸嘴、损伤PCB焊盘。设计过程中充分考虑了不同电路的耐压、容值适配需求，设置了多档高度规格，英制规格覆盖50mil、63mil、79mil、99mil、111mil，对应公制尺寸1.25mm、1.6mm、2mm、2.5mm、2.8mm，能够适配不同厚度空间的板卡布局需求，不管是超薄型消费类电子产品的紧凑内部空间，还是工业类厚铜PCB的大容值高耐压需求，都能找到对应的适配规格。

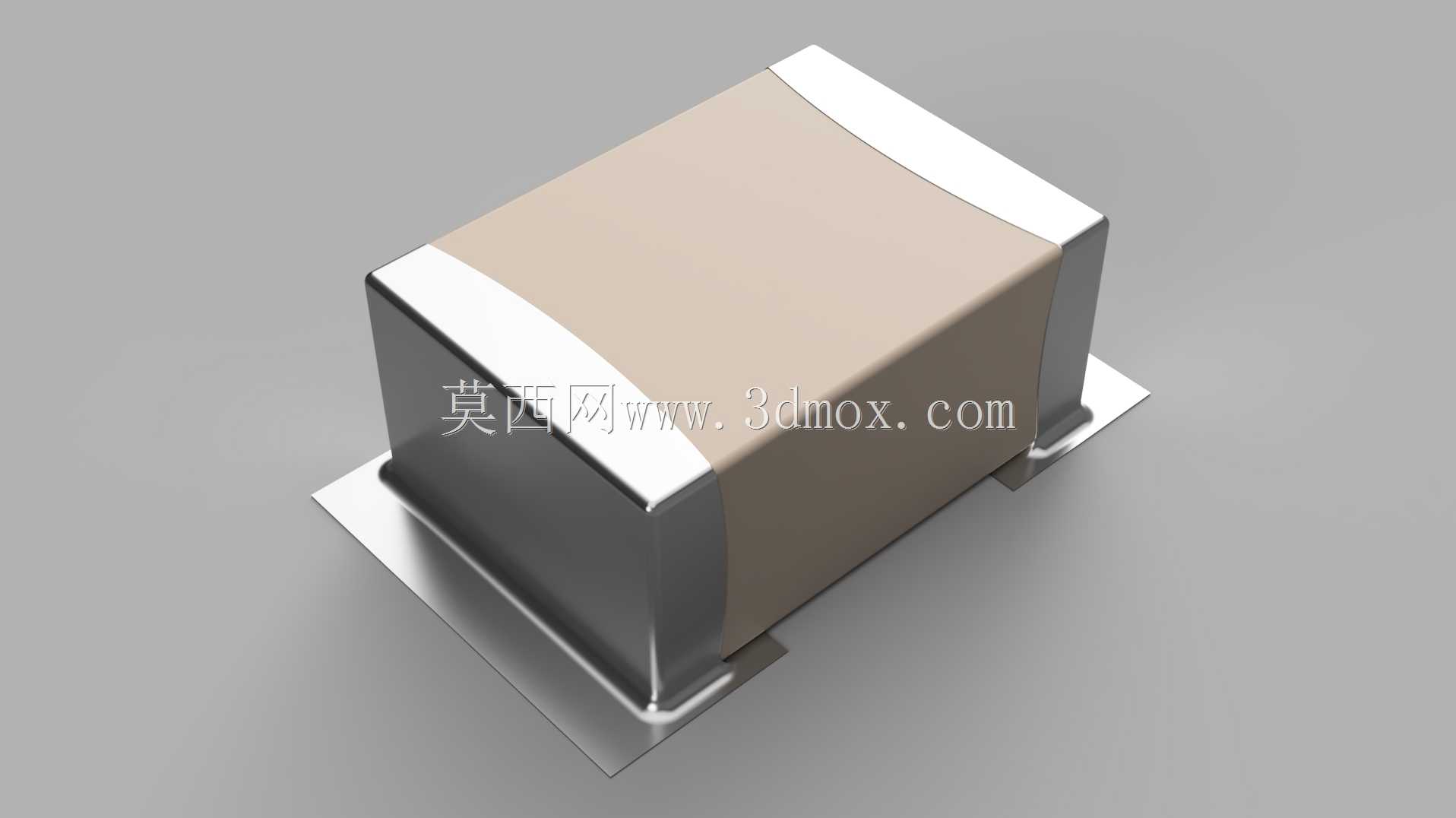

在安装边界设计上，这款电容严格遵循表面贴装器件的焊盘设计规范，端电极的宽度、长度尺寸完全匹配行业通用的1812焊盘尺寸，工程师在进行PCB布局时，无需额外定制特殊焊盘，直接调用标准封装库即可完成布局，能够有效降低PCB设计的复杂度，提升SMT产线的贴装兼容性。电容本体的陶瓷基体采用高机械强度的陶瓷材质，能够承受贴装过程中的机械压力，以及回流焊过程中的高温热冲击，避免出现本体开裂、电极脱落等失效问题，端电极的镀层采用行业通用的镍钯金或锡铅镀层结构，具备优秀的抗氧化能力和可焊性，能够满足无铅工艺、有铅工艺等不同焊接工艺的要求，适配不同生产厂商的制程标准。

在实际电路应用中，不同高度的电容对应不同的容值和耐压等级，高度较低的规格适合对空间要求严苛的便携类电子产品，高度较高的规格可以实现更大的容值和更高的耐压等级，适合电源输入端口的滤波场景，能够承受更大的纹波电流，降低供电回路的阻抗。设计过程中也充分考虑了电容的寄生参数控制，端电极的结构设计尽可能缩短了电流路径，降低了等效串联电阻和等效串联电感，让电容在高频段依然具备优秀的滤波效果，能够覆盖从kHz到GHz级的宽频段杂波滤除需求，为电路的电磁兼容性表现提供可靠支撑。
