内燃机分体式连杆大头端结构设计

该零件为内燃机曲柄连杆机构中的连杆大头端分体结构，主要应用于往复式内燃机的动力传递场景，是连接活塞组与曲轴的核心传动部件的组成部分，在汽油发动机、柴油发动机等容积式动力设备中承担着将活塞往复直线运动转换为曲轴旋转运动的关键传力作用，工作过程中需要持续承受交变的气体爆发压力、往复惯性力与旋转惯性载荷，是动力总成中可靠性要求极高的受力构件。

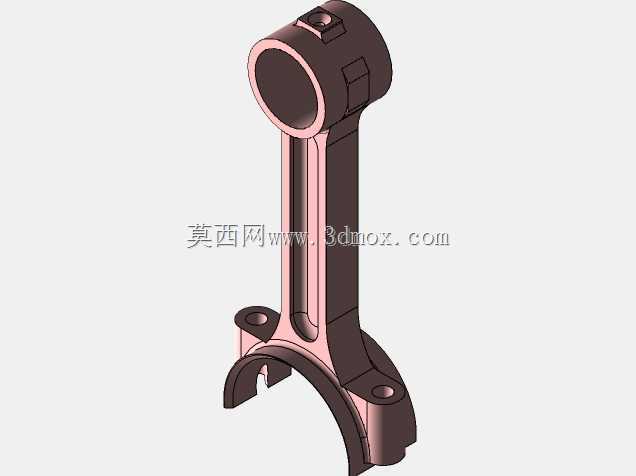

从功能特性来看，该结构采用分体式剖分设计，下半部分为半圆形连杆盖结构，与杆身主体的半圆型腔配合形成完整的曲轴安装孔，能够在发动机装配过程中便捷地卡装到曲轴连杆轴颈上，避免了整体式连杆需要从曲轴端穿装的装配限制，大幅提升了动力总成的装配效率与后期维护便利性。上端的整圆套筒结构用于连接连杆小头端的活塞销，中间的工字形截面杆身经过力学优化，在保证整体结构刚度与强度的前提下尽可能降低零件自身重量，减少往复运动过程中产生的惯性载荷，降低发动机运转过程中的振动与额外功耗。两侧带通孔的安装凸台用于穿装连杆螺栓，通过规定扭矩的锁紧将连杆盖与杆身牢固结合，保证剖分面的贴合精度，避免工作过程中出现连接松动、孔位错位导致的轴颈磨损问题。

设计过程中重点围绕载荷传递路径做了结构优化，杆身与大小端的过渡位置均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，剖分面采用平面定位结构保证装配同轴度，大头端的半圆孔内径尺寸与曲轴连杆轴颈的尺寸公差严格匹配，安装后能够与轴瓦紧密贴合形成稳定的滑动摩擦副，上端套筒的内孔尺寸与活塞销的配合间隙满足润滑与转动需求。整体安装边界充分考虑了发动机缸体的内部空间限制，杆身的摆动范围不会与缸壁、曲轴平衡块发生运动干涉，两侧螺栓安装孔的位置预留了足够的扳手操作空间，能够满足生产线装配与售后维修的操作需求，零件的壁厚分布经过受力仿真验证，在交变载荷工况下具备足够的疲劳安全系数，能够适配常规民用内燃机的全生命周期使用要求。
