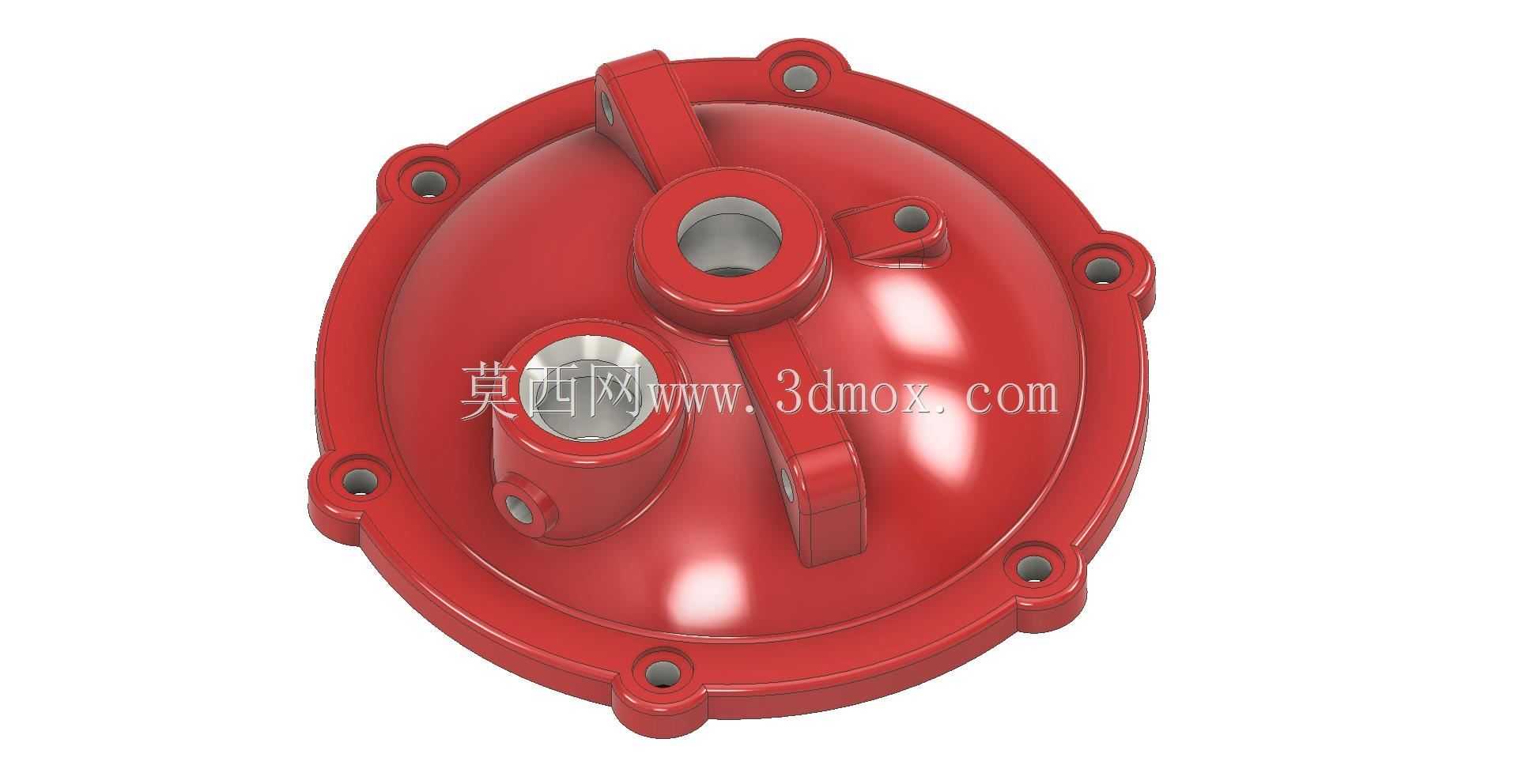

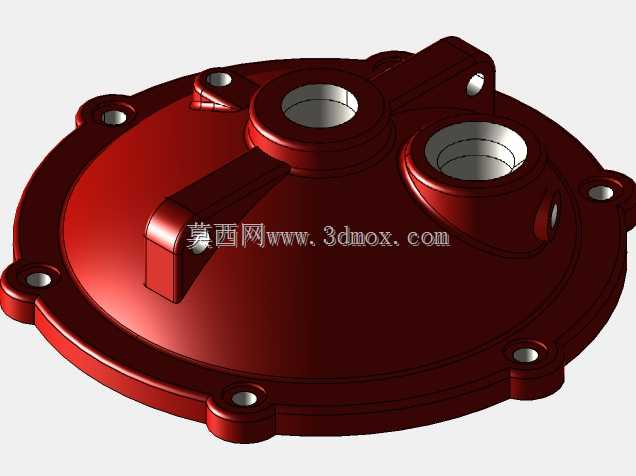

带多接口凸台的圆形法兰端盖结构

该端盖结构主要应用于中小型动力腔体、泵阀壳体、减速机构输出端的密封与接口集成场景，是动力传输、流体输送类设备中承担腔体封闭、外接管路定位、部件安装基准功能的核心配套零件。在实际设备运行过程中，该端盖首先承担腔体的密封防护作用，隔绝外界粉尘、水汽进入设备内部，同时避免腔体内润滑介质、工作流体出现渗漏，保障设备内部传动部件、流体通道的运行稳定性。其次，端盖上集成的多个带安装孔凸台，可直接对接不同规格的外接管路、传感器接头或者操作杆件，无需在主壳体上额外加工接口，大幅简化主壳体的加工工序，降低主壳体的生产制造成本。从设计思路来看，该端盖采用圆形法兰式主体结构，沿法兰外沿均匀分布多个沉头安装孔，安装时可通过螺栓与主壳体端面实现周向均匀压紧，配合端面的密封槽可实现稳定的静密封效果，避免局部压紧力不足导致的密封失效问题。端盖主体采用弧面穹顶结构，相比平面端盖拥有更优的结构刚性，在承受腔体内压或者外部冲击载荷时，可将受力均匀分散到整个法兰安装面，减少局部应力集中导致的端盖变形、开裂问题。端盖上的凸台结构根据对接部件的功能差异设置了不同的内径尺寸与安装定位面，其中中心位置的大直径凸台可作为主轴或者主管道的穿设通道，侧方的两个带孔凸台可作为辅助流体通道或者检测元件的安装位，凸台根部均设置了过渡圆角，减少应力集中的同时提升注塑或者铸造工序的成型良品率。从安装边界来看，该端盖的法兰外沿为规则圆形，安装时仅需在主壳体端面对应位置加工匹配的圆形止口与螺栓孔位即可完成定位，无需额外设计复杂的定位结构，安装适配性较强，可广泛适配不同规格的中小型腔体类设备。端盖的整体凸起高度控制在合理范围内，安装后不会占用过多设备外部空间，同时穹顶结构预留的内部腔体空间，可容纳主壳体端部伸出的传动部件或者阀件结构，避免端盖与内部运动部件出现运动干涉。
