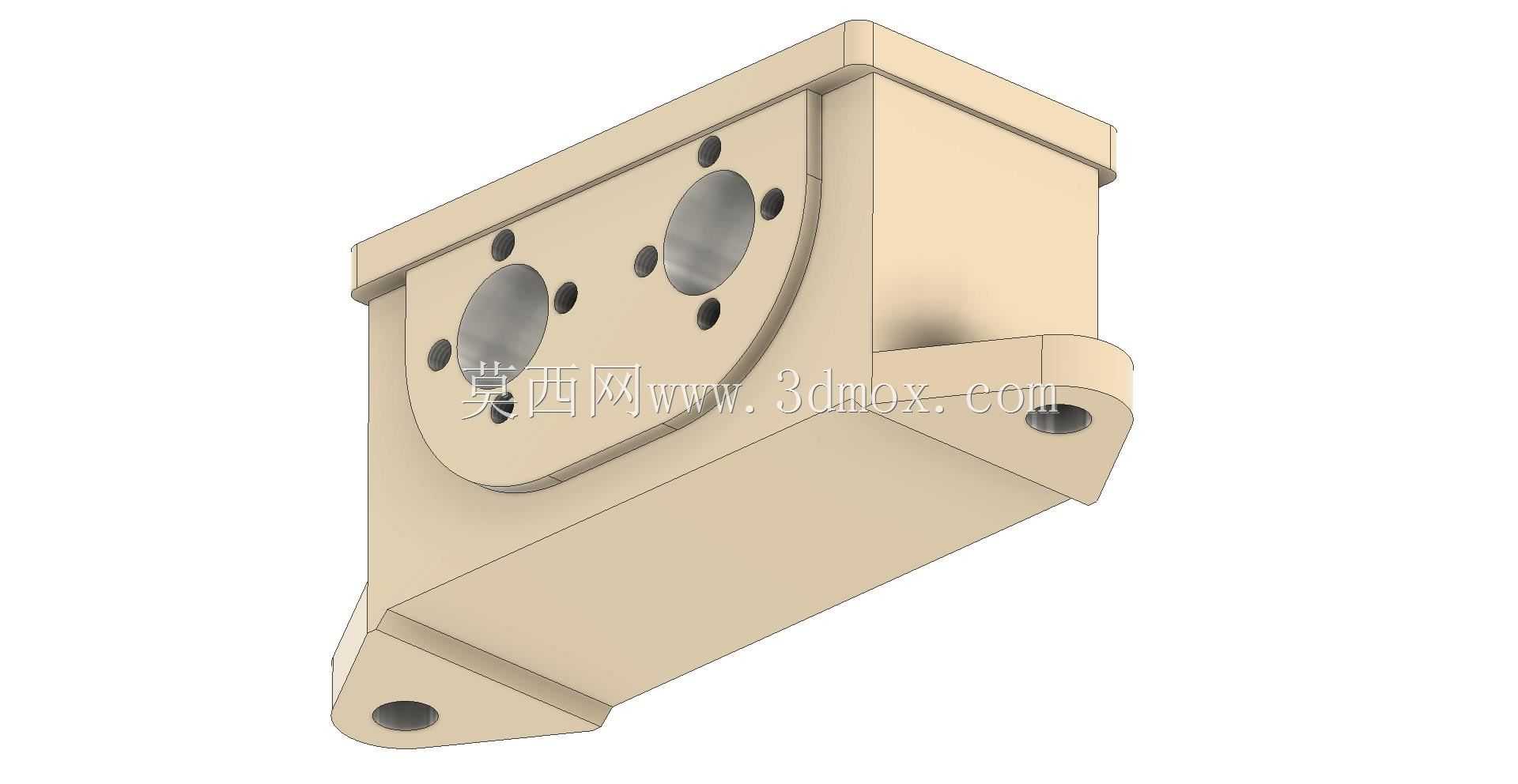

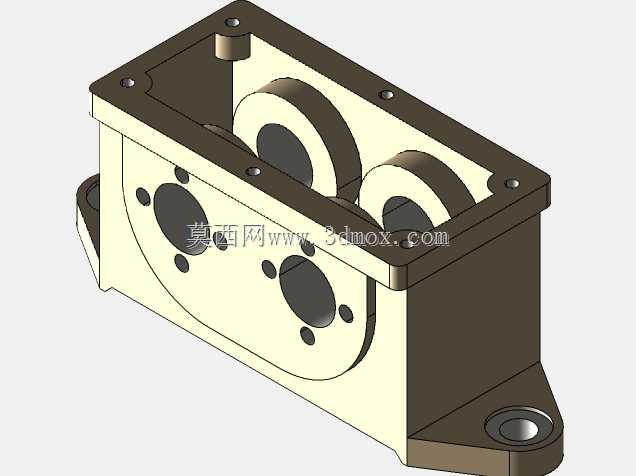

双轴孔安装式机械传动箱体结构

该传动箱体结构主要应用于中小型机械传动系统中，作为传动组件的承载防护壳体，常见于轻工自动化生产线、小型输送设备、专用工装夹具的动力传递单元，可容纳齿轮、传动轴、轴承等核心传动零件，隔绝外界粉尘、切削液与杂物侵入，保障内部传动副长期稳定运行，同时为整套传动单元提供精准的安装定位基准，避免传动过程中出现轴系偏移、啮合错位等问题。从实际用途来看，该箱体承担着承载、防护、定位三重核心作用，一方面为内部交错布置的两根传动轴提供稳定的支撑基础，保证轴系的同轴度与平行度公差符合传动要求，降低传动过程中的振动与噪音；另一方面通过侧边与底部的安装耳座，可快速将整套传动单元固定在设备机架的对应安装位上，适配不同设备的装配需求。在功能特性设计上，箱体正面设置两个带安装孔位的轴孔端面，每个轴孔周边均匀布置多个螺纹安装孔，用于固定轴承端盖与密封组件，可适配不同规格的滚动轴承安装，满足不同转速、载荷的传动场景需求；箱体底部与侧部延伸出带通孔的安装支耳，支耳与箱体主体采用一体化加强筋结构连接，可承受传动过程中产生的径向与轴向载荷，避免安装部位出现应力断裂；箱体主体采用近似直角的腔体结构，内部预留充足的传动件容纳空间，可容纳直齿轮、斜齿轮或者同步带轮等不同传动组件，腔体边角做圆弧过渡处理，既可以提升箱体整体结构强度，也能减少应力集中现象，同时方便加工过程中的排屑与腔体清理。设计思路上优先兼顾结构强度与装配便利性，整体采用一体化成型的结构思路，减少拼接装配带来的累积误差，轴孔端面采用凸起的定位止口设计，安装端盖时可自动找准中心，降低装配难度；安装支耳的位置经过受力优化，布置在箱体载荷传递的核心路径上，可将传动过程中产生的载荷直接传递到设备机架，减少箱体本体的受力变形；腔体壁厚采用均匀化设计，避免壁厚差异过大导致的加工变形，同时在轴孔、安装支耳等受力集中部位做局部加厚处理，在控制整体重量的前提下最大化提升结构刚性。在外形尺寸与安装边界上，该箱体整体轮廓紧凑，横向与纵向尺寸适配小型传动单元的安装空间需求，两个轴孔的中心距按照常规传动副的中心距参数设计，可适配多数标准模数的齿轮传动组合；底部两个安装支耳的孔位间距符合通用小型设备的安装孔位标准，侧部的单个安装支耳可作为辅助定位点，防止设备运行过程中箱体出现周向转动；安装时需保证轴孔端面与传动轴的垂直公差在允许范围内，支耳安装面与机架贴合面需平整无凸起，避免装配后箱体出现形变影响内部传动精度，整体安装边界预留足够的端盖、密封件安装空间，后期维护拆卸端盖时无需拆卸整个箱体，可直接在设备上完成轴承、密封件的更换维护。
