立式管夹支撑固定座结构设计

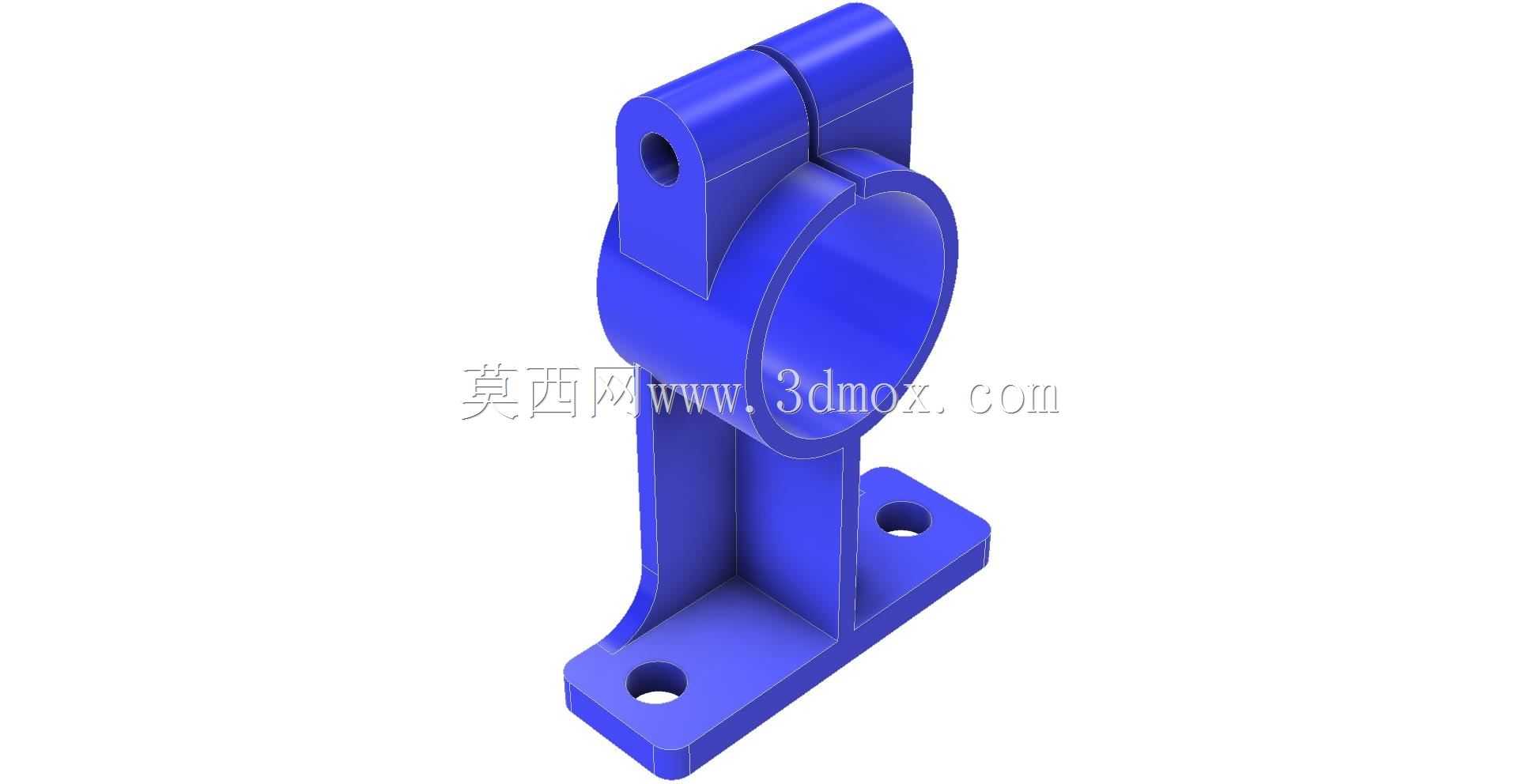

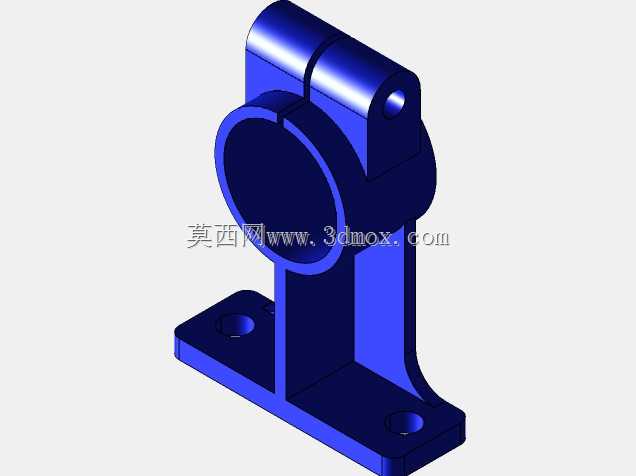

该款立式管夹支撑固定座，主要应用于工业管路布设、轻型设备轴类部件支撑、自动化生产线管线固定等场景，可在输送管路排布、设备导向杆件定位、小型执行元件安装等工况下承担径向夹紧与轴向承重的双重作用，适配圆形截面的管材、光轴、导杆类零件的悬空固定需求，能有效避免被夹持部件出现径向窜动、轴向滑移或受重力下垂变形的问题，在轻工生产线、小型液压气动回路、实验台架搭建等场景中均可使用。从功能特性来看，产品采用上半部分开缝式抱箍结构，抱箍单侧设置带通孔的锁紧耳，通过紧固件锁紧即可实现对穿入抱箍内腔的圆形部件的抱紧固定，开合式的结构设计也便于后期被支撑部件的拆装维护，无需将整根杆件从端部穿入即可完成安装，大幅降低了现场装配与后期检修的操作难度。下半部分为一体化成型的立式支撑臂与方形安装底座，支撑臂采用双侧立筋加强结构，在控制整体重量的前提下提升了支撑段的抗弯抗扭强度，可承受被夹持部件传递的径向载荷与小幅振动冲击，避免长期受力出现支撑臂断裂变形的问题；方形安装底座上设置两个对称分布的安装通孔，可通过螺栓将整个支座固定在安装基面之上，保证整体连接的稳固性。设计过程中，整体采用一体化结构思路，抱箍段与支撑臂、底座之间平滑过渡，减少应力集中点，提升整体结构强度；抱箍内径尺寸适配常规规格的圆形管材与光轴，开缝宽度预留合理的锁紧变形量，既保证锁紧时抱箍能够产生足够的弹性变形抱紧被夹持部件，又避免变形量过大导致抱箍出现塑性断裂；支撑臂的高度设置兼顾了常见的管路架空高度需求，底座安装孔的孔距符合通用安装尺寸规范，可适配多数设备台架、型材机架的安装孔位，无需额外进行打孔改造即可完成装配；整体外形无尖锐棱角，所有转角处均设置工艺圆角，既降低了加工过程中的应力集中风险，也避免安装操作时划伤作业人员。安装边界方面，底座的两个安装孔中心距符合通用五金配件的安装尺寸标准，安装时需保证基面平整，锁紧底座螺栓后再将被夹持部件穿入抱箍内腔，逐步锁紧抱箍处的锁紧螺栓，保证抱紧力均匀分布，避免单侧受力导致被夹持部件出现偏斜。
