弧形带孔安装固定机械连接座结构

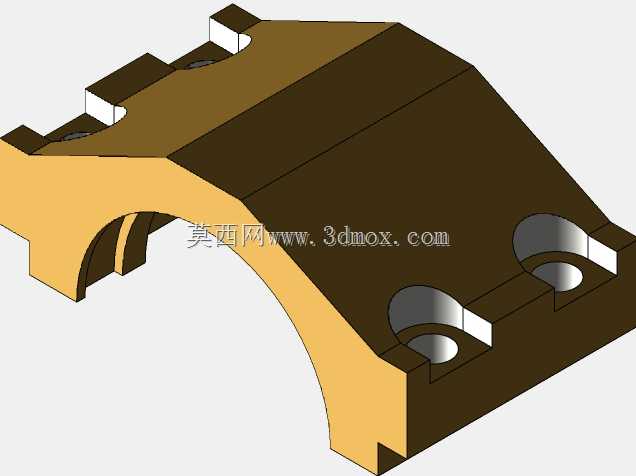

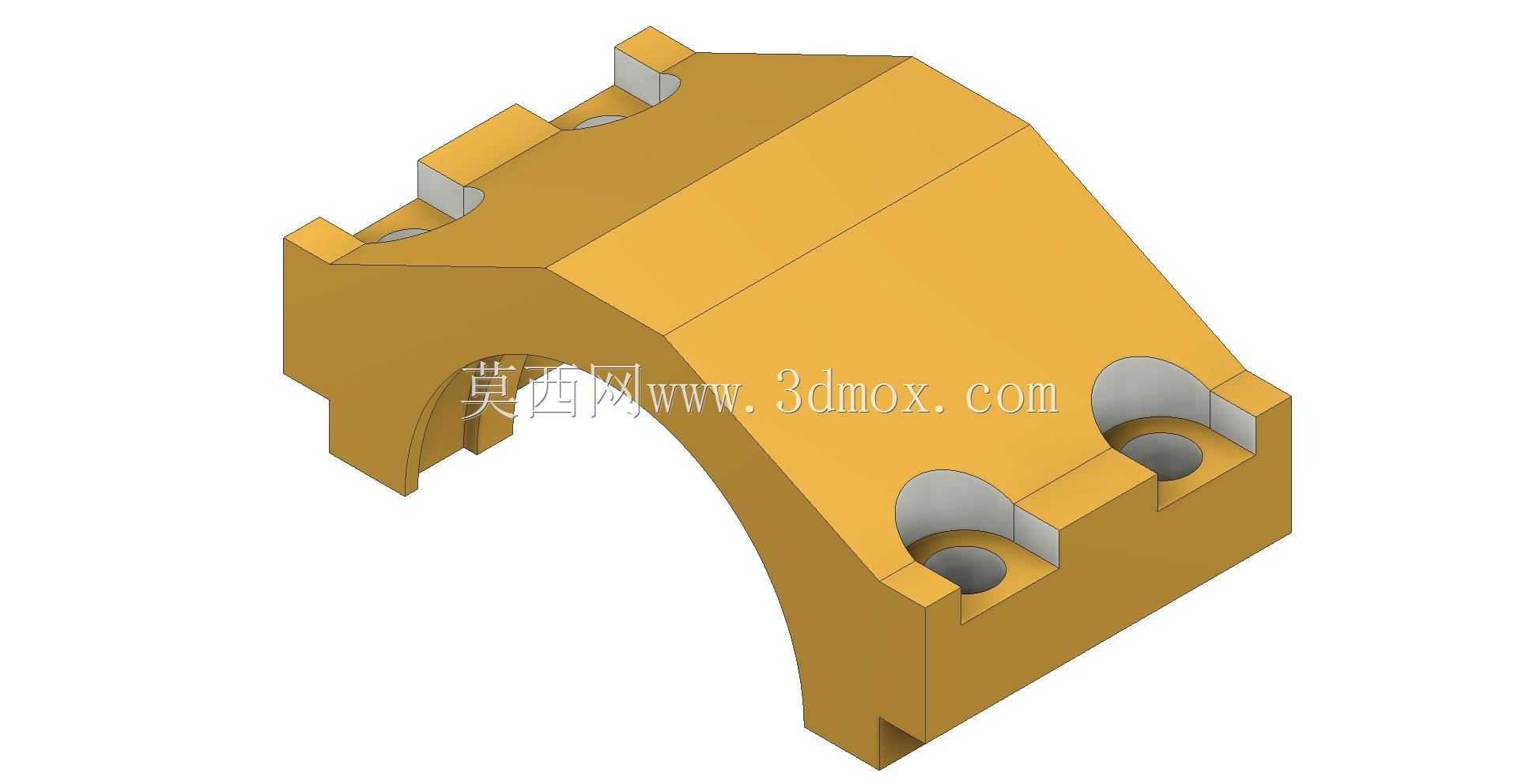

该弧形连接固定座主要应用于各类工业设备的机架拼接、传动组件定位、工装夹具装夹等场景，作为相邻两个部件之间的衔接承载结构，承担载荷传递、位置限定、组件紧固的核心作用，常见于自动化生产线机架、机床辅助支撑结构、物流输送设备侧装定位单元等需要弧形贴合安装的工况中，能够适配圆柱类基体、弧形安装面的装配需求，避免平面连接件无法贴合弧面导致的安装松动、应力集中问题。从功能特性来看，该零件主体采用半弧形贴合面设计，能够与对应直径的圆柱类支撑构件完全贴合，增大接触面积降低局部压强，避免长期受载后出现接触面压溃变形的问题；零件上部设置有三个阶梯式凸台结构，每个凸台位置均加工有同轴沉头安装孔，沉孔结构能够容纳螺栓头部，保证安装后螺栓端面不突出零件表面，避免与周边运动部件发生干涉，同时三个孔位沿零件弧形走向均匀排布，能够保证安装后受力均匀，不会出现单侧受力翘起的问题。在设计思路上，该零件优先考虑安装适配性与结构强度的平衡，主体壁厚根据承载需求做了等强度优化，弧形贴合面与上部安装平面之间采用大斜角过渡，既减少了零件整体重量，又避免了直角过渡带来的应力集中问题，零件边角位置均做了微小倒角处理，去除加工毛刺的同时，也能避免安装过程中划伤操作人员或相邻零件表面。从安装边界来看，该零件的弧形内面半径为固定适配尺寸，安装时需要保证弧形面与被连接件完全贴合后再锁紧螺栓，三个安装孔的孔距按照通用安装标准设定，能够适配对应规格的标准内六角螺栓，零件整体宽度与凸台高度均控制在紧凑范围内，不会占用过多安装空间，能够在狭小的装配空间内完成安装作业，同时零件的受力方向沿弧形径向传递，能够将上部承载的载荷均匀分散到下部贴合的支撑构件上，长期受载下不会出现结构变形或连接失效的问题，适合在中低载荷的固定连接场景中长期稳定使用。
