L型立式带孔铰接安装支座结构

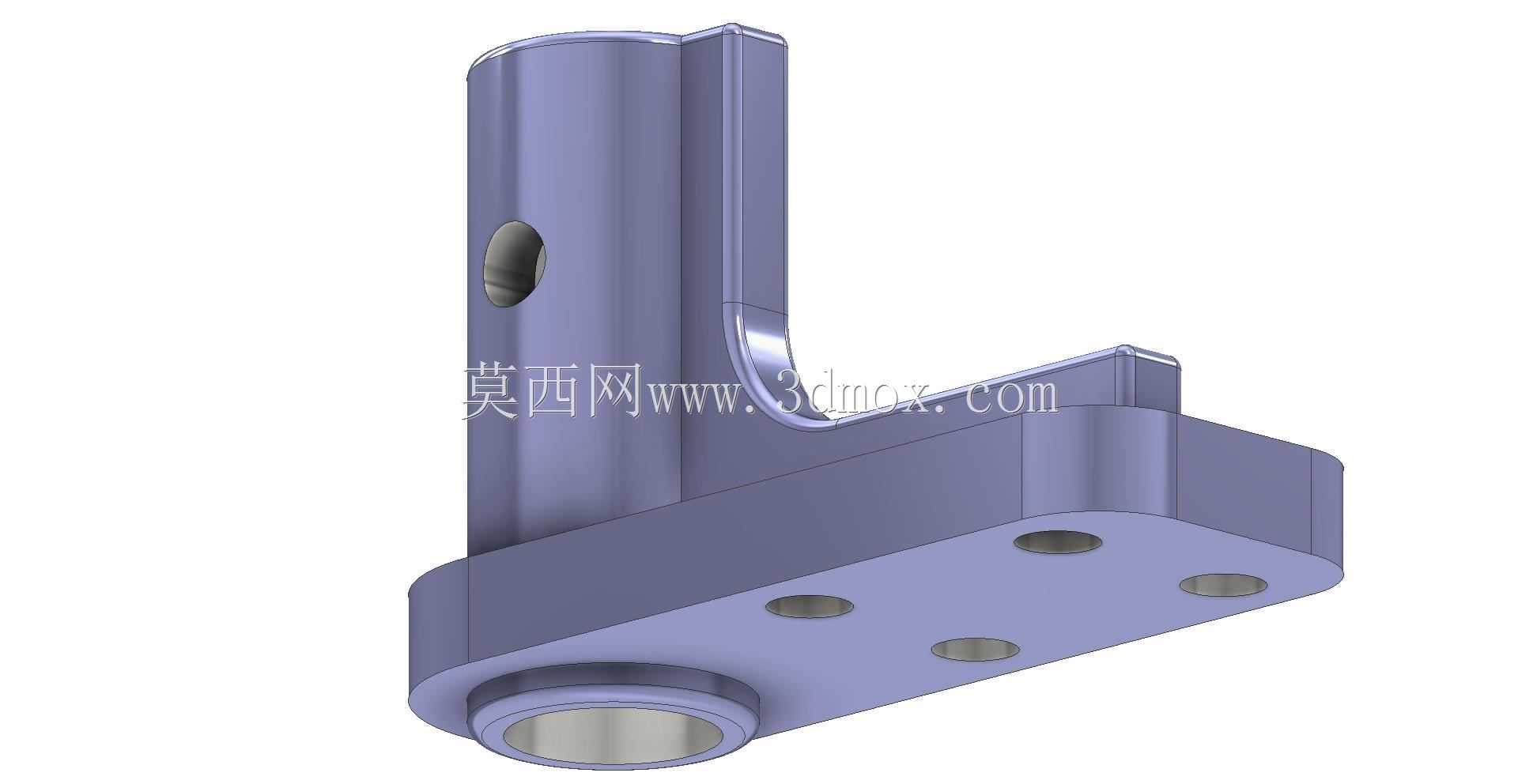

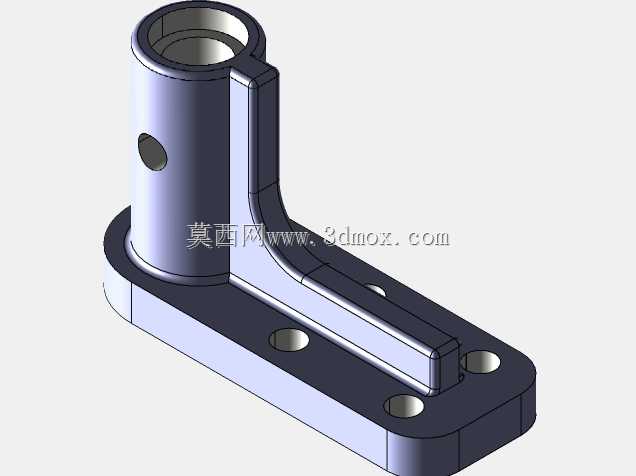

该零件属于机械传动与支撑系统中的典型铰接连接构件，主要应用于各类需要实现回转支撑、多部件定位连接的工业设备场景中，常见于轻工自动化生产线的摆臂机构、小型专用设备的联动组件、输送线的导向摆架以及工装夹具的可调支撑部位，承担着承载载荷、传递运动、限定部件相对位置的核心作用，能够在设备运行过程中为相邻运动部件提供稳定的回转支点，同时保证连接部位的结构刚度，避免运行过程中出现形变偏移。从功能特性来看，该构件采用L型一体化结构设计，上部为带径向通孔的立式圆柱套筒结构，可穿入铰接销轴与外部摆臂、连杆类部件实现铰接配合，径向通孔可用于安装锁紧顶丝或者限位销，实现销轴的轴向固定，防止铰接部件运行过程中出现窜动脱落；下部为带四个沉头安装孔的扁平安装底板，底板下端集成同轴的下套筒结构，可与下部固定轴或者支撑座实现嵌套配合，四个安装孔呈对称分布，可通过螺栓将整个构件牢固锁紧在设备基座或者安装台面上，保证整体连接的稳定性，上下套筒的同轴度、安装孔的位置精度都经过设计校核，能够保证铰接运动过程中无卡滞、偏磨问题。在设计思路上，该构件采用一体化铣削成型的结构逻辑，避免了多零件拼接带来的装配误差与刚度不足问题，立式套筒与水平底板的连接部位设置了圆弧过渡加强结构，能够有效分散承载过程中的应力集中，避免长期交变载荷下连接部位出现断裂失效；套筒内壁预留了足够的配合公差带，可适配不同公差等级的铰接销轴，安装孔采用沉头设计，能够保证螺栓安装后头部不突出底板平面，避免与其他相邻部件产生运动干涉。从安装边界与尺寸适配来看，上部套筒的外径、长度尺寸适配常规直径的铰接销轴，径向通孔的位置设置在套筒中部，保证销轴受力点位于套筒支撑段的中心位置，受力分布更均匀；下部底板的轮廓尺寸、四个安装孔的孔距符合通用机械安装的常用规格，可直接适配多数标准型材台面、设备基座的安装孔位，无需额外加工转接板；下端套筒的内径与上部套筒保持同规格设计，可实现上下同轴的铰接支撑，适合需要贯穿式长销轴的安装场景，整体结构的外形轮廓无尖锐棱角，所有边角都做了小圆角过渡处理，既能够减少加工过程中的应力残留，也能避免装配调试过程中划伤操作人员。该结构在实际使用中可承受径向与轴向的复合载荷，铰接部位的配合面设计有足够的接触长度，能够降低接触面的比压，减少长期转动带来的磨损，提升构件的整体使用寿命，适合在中低速、中等载荷的机械传动场景中使用。
