金属V型槽导向滑轮结构设计

这款V型槽导向滑轮是工业传动与导向系统中应用极为广泛的基础零部件，常见于各类轻载输送线、线缆牵引设备、门窗滑动机构、小型起重导向装置以及自动化生产线的物料移位工位，核心作用是通过轮体的滚动摩擦替代滑动摩擦，大幅降低牵引或滑动过程中的阻力损耗，同时依托V型槽的结构特性对配套的圆钢导轨、钢丝绳、尼龙牵引绳实现精准的径向限位，避免运行过程中出现绳索脱槽、导向偏移的问题，保障整套机构运行的平稳性与对位精度。

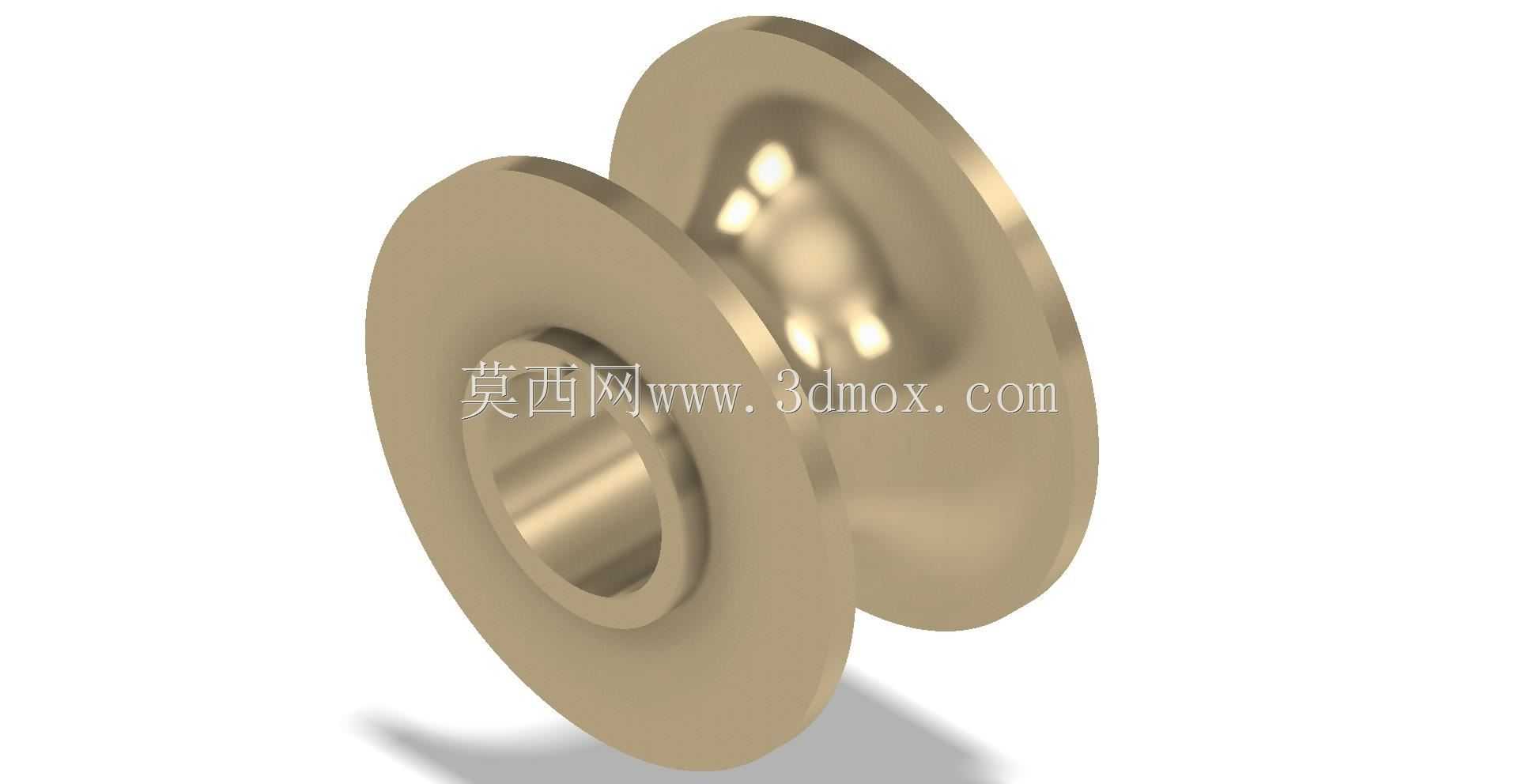

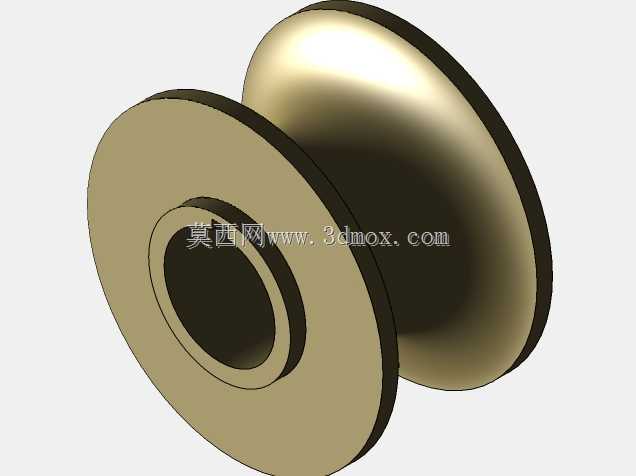

从功能特性来看，该滑轮采用双侧挡边配合内凹V型槽的结构设计，两侧凸起的轮缘能够从两端对嵌入槽内的牵引件或导轨形成包裹式约束，即使设备运行过程中存在小幅的振动或侧向力，也不会出现牵引件脱出轮槽的故障；中心位置设计有同轴的贯通安装孔，可配套对应规格的销轴、轴承组件实现轮体的自由转动，孔位与轮体外圆、V型槽面保持严格的同轴度公差，能够避免轮体转动时出现径向跳动，减少运行过程中的异响与磨损。

设计过程中，工程师首先结合常规轻载导向场景的载荷需求确定了轮体的整体径厚比，既保证轮槽有足够的接触面积分散接触应力，又控制轮体的整体重量避免增加不必要的转动惯量；V型槽的角度经过反复校核，既能够适配不同直径的圆形牵引件，也能与常用规格的圆导轨实现良好的面接触，降低局部接触压强，延长轮体与配套件的使用寿命；两侧轮缘的高度经过合理设定，在起到防脱限位作用的同时不会与安装支架、相邻构件产生运动干涉。

在安装边界方面，该滑轮的轴向厚度、中心安装孔直径、轮体外缘直径均按照通用五金配件的常规适配尺寸设计，安装时仅需将配套销轴穿入中心孔位，两端通过卡簧或轴套固定在对应支架上即可，无需额外定制复杂的安装座；轮体的转动间隙预留了合理的公差范围，既不会因间隙过大出现晃动，也不会因间隙过小出现卡滞，能够适应-20℃到80℃的常规工作环境，可配合钢制、铜制或工程塑料材质的衬套使用，满足不同转速、不同载荷场景的使用需求，日常维护仅需定期在转动位置加注润滑脂即可长期稳定运行。
