双槽式导向滑轮结构设计

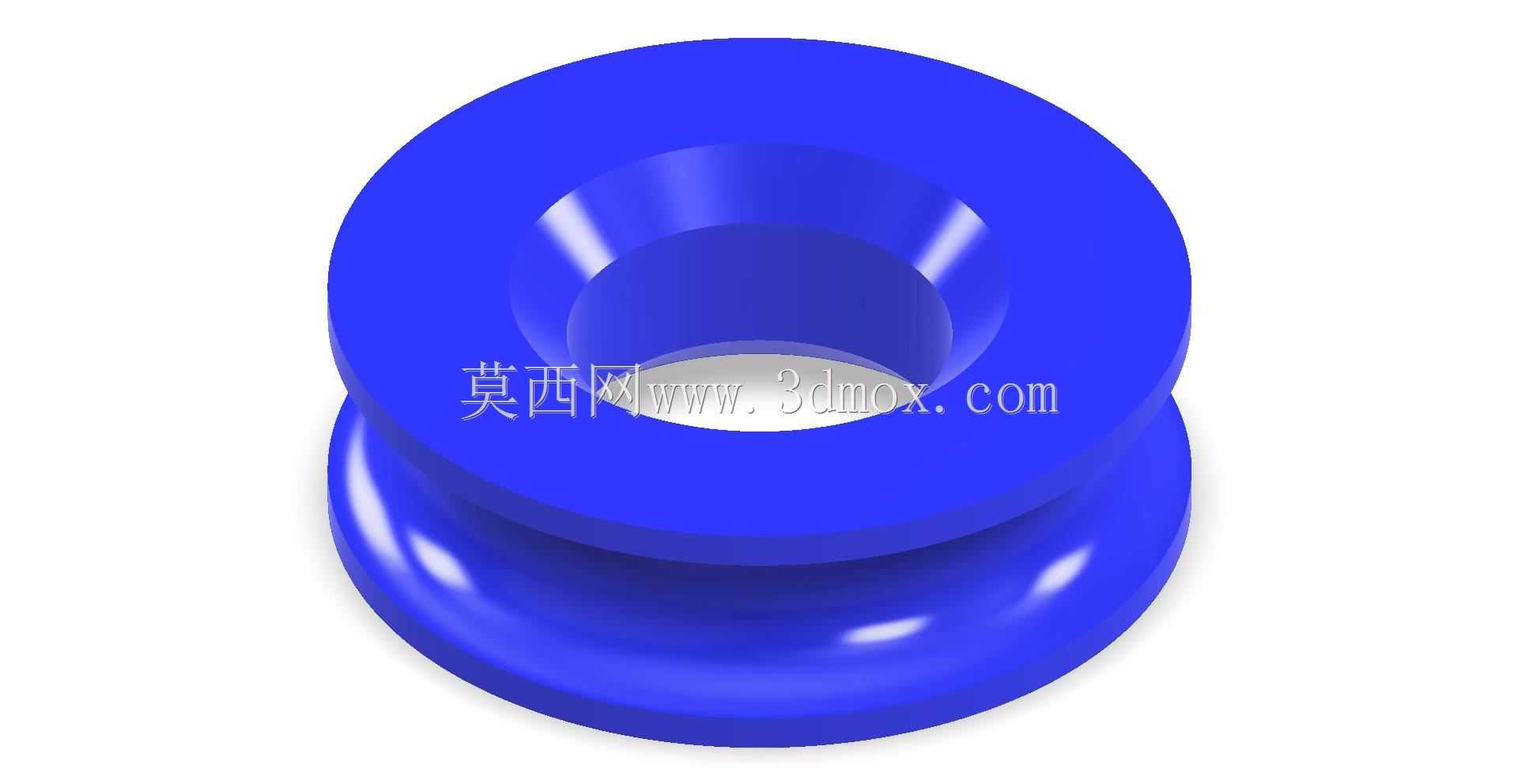

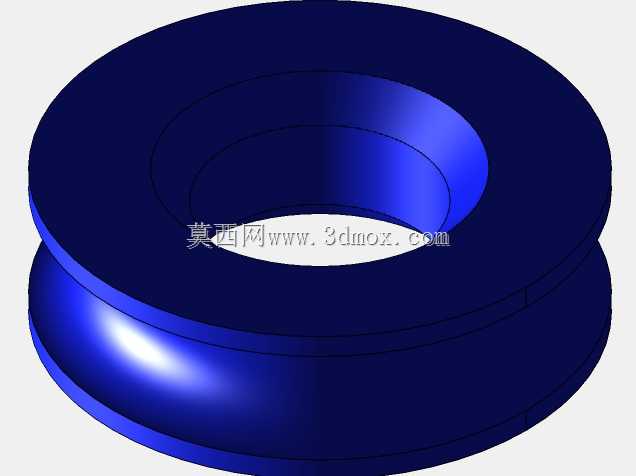

该双槽式导向滑轮是工业传动、线缆导向场景中常用的基础承重导向部件，主要应用于起重设备的钢丝绳导向、自动化生产线的线缆排布、纺织机械的纱线走线、健身器材的钢索换向等场景，核心作用是通过自身的圆周转动改变柔性承载件的运动方向，同时降低柔性件与固定结构之间的滑动摩擦，减少柔性件的磨损，提升整套传动走线系统的使用寿命。在实际使用过程中，这类滑轮通常搭配固定销轴安装在设备的支架结构上，中间的内孔为销轴安装位，设计时内孔与销轴之间预留了合理的转动间隙，可根据使用场景选择加装滑动衬套或者滚动轴承，当负载较大、转动频率较高时加装滚动轴承可大幅降低转动阻力，低负载低频次使用时可直接采用销轴与内孔配合的滑动摩擦结构，适配不同成本与性能需求的设备方案。产品整体采用对称式双轮槽结构设计，上下两道环形凹槽的槽型经过圆弧优化，槽面弧度匹配常用钢丝绳、尼龙拉索、工业线缆的外径曲率，能够让柔性件完全贴合在槽底位置，避免柔性件在受力运动过程中出现脱槽、跑偏的问题，两道轮槽之间的凸起挡边高度经过精准计算，既能够分隔两道槽内的柔性件避免互相干涉，又不会因为挡边过高增加不必要的结构重量与材料成本。滑轮的整体外形为同轴回转体结构，外轮廓做了圆角过渡处理，没有尖锐的棱角，既能够避免安装使用过程中划伤操作人员或者磨损相邻的柔性件，也能够降低转动过程中的风阻与异物卡滞的概率。安装边界方面，该滑轮的轴向厚度与径向直径按照常规中小负载导向场景设计，内孔直径适配行业通用的标准销轴尺寸，安装时只需要保证销轴的固定支架与滑轮两侧端面预留1-2毫米的轴向间隙，即可保证滑轮灵活转动不会出现卡滞，同时不需要额外加装复杂的限位结构，依靠轮槽自身的挡边即可完成柔性件的位置约束。设计过程中重点优化了轮槽部位的壁厚分布，槽底位置的壁厚满足额定负载下的结构强度要求，不会因为长期受柔性件的挤压出现变形开裂，轮缘位置适当减薄，在保证结构刚性的前提下尽可能降低整体重量，减少转动惯量，让滑轮在柔性件带动下能够更灵敏地转动，避免出现柔性件与轮槽之间的滑动摩擦。这类滑轮在实际设备中往往作为易损备件存在，标准化的尺寸设计能够直接替换同规格的老旧损坏滑轮，不需要对原有设备的安装结构做改动，大幅降低设备的维护成本与停机更换时间。
