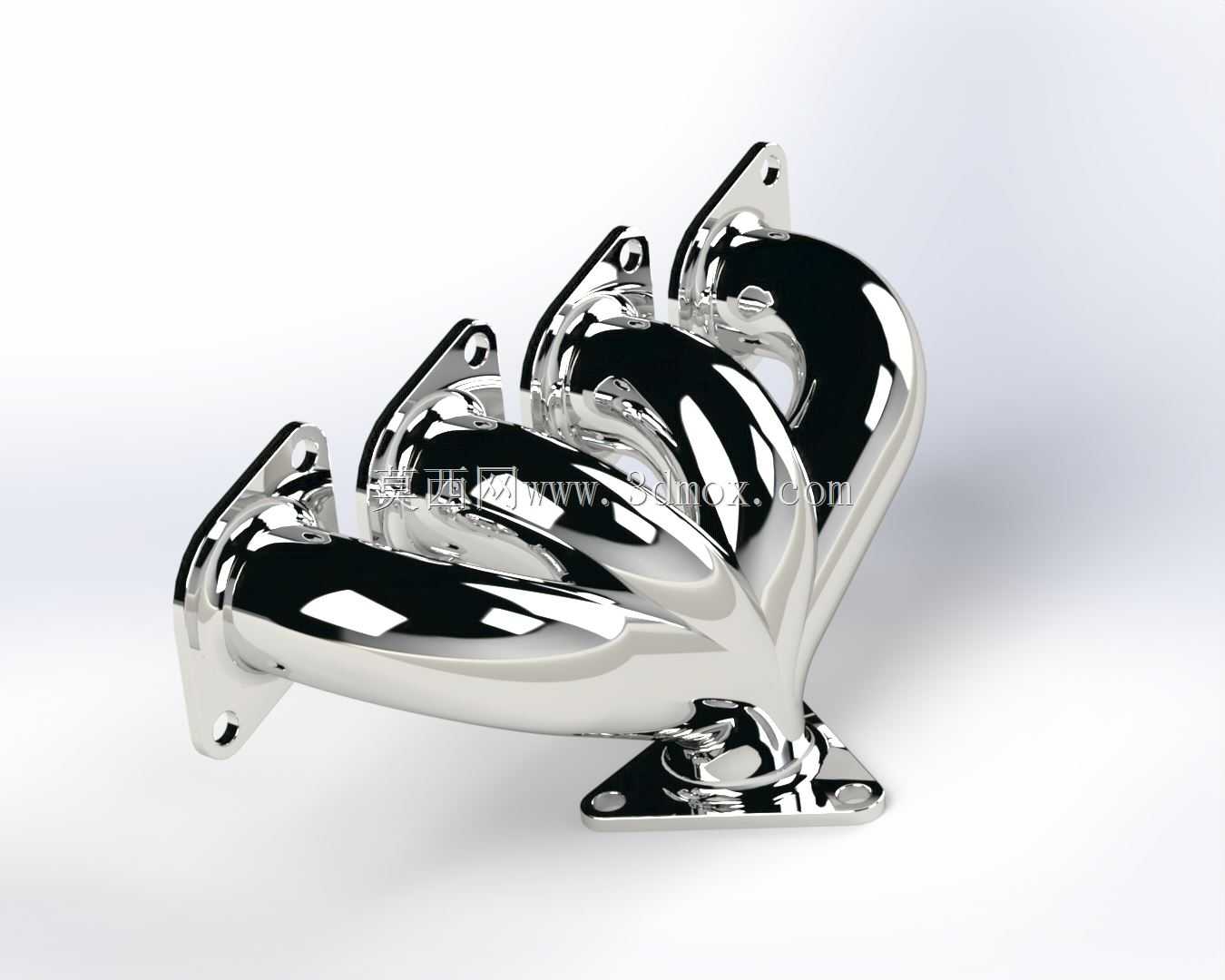

四冲程发动机镀铬排气歧管结构设计

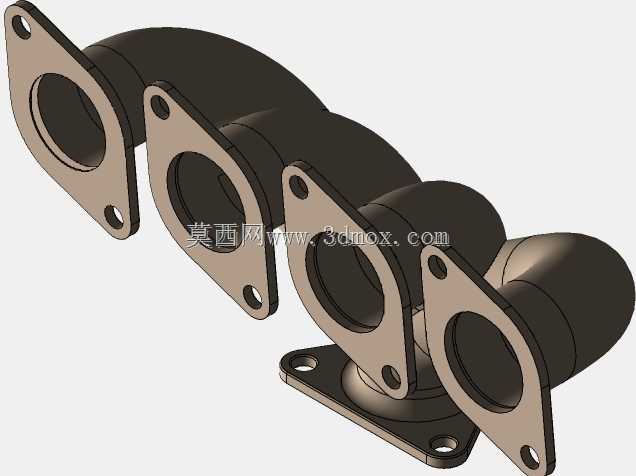

该排气歧管主要应用于小排量四冲程往复式内燃机的排气系统端，是衔接发动机气缸盖排气口与整车排气前段管路的核心导流部件，核心作用是将各气缸燃烧做功后产生的高温高压废气有序汇集，平顺导入下游三元催化、消音总成等排气后处理单元，同时兼顾各缸排气脉冲的干扰抑制，避免不同气缸的排气背压互相窜扰，直接影响发动机的充气效率、动力输出平顺性与尾气排放表现。从功能特性来看，这款歧管采用等长渐变流道设计，四个独立进气支路分别对应直列四缸发动机的各缸排气口，流道内壁做顺滑圆弧过渡处理，无突兀折角与截面突变，能够大幅降低废气流通阻力，减少排气紊流产生的能量损耗，同时表面采用镀铬工艺处理，既提升了部件的耐高温腐蚀、抗氧化能力，也能降低外壁积碳附着概率，兼顾外观质感与长期工况下的使用寿命。在设计思路层面，这款歧管优先考量了排气脉冲的时序匹配，四个支路的长度经过流场仿真校准，让各缸排出的废气脉冲在汇集腔处形成有序的推送效应，利用排气惯性产生的负压帮助相邻气缸完成扫气过程，提升气缸内新鲜混合气的填充效率；同时安装法兰面采用加厚一体铣削成型，法兰上的定位螺栓孔位置严格匹配主流小排量四缸机缸盖的排气侧安装孔位，密封面平面度控制在较高精度范围，配合金属密封垫片可避免高温高压废气泄漏，降低舱内异味与排气背压异常的风险。从安装边界来看，歧管整体采用紧凑的并列弯曲布局，四个进气法兰端面处于同一安装平面，适配直列四缸发动机的缸盖排气侧排布，出气端采用单法兰接口朝向发动机侧下方布置，可顺畅对接下游排气前段管路，整体外轮廓避开了发动机舱内的点火线圈、机油标尺、冷却管路等周边附件的安装空间，安装时无需额外改动周边部件位置，支管的弯曲弧度经过空间校核，既保证流道顺滑度，也控制了整体的横向与纵向占用尺寸，可适配多数前置前驱小排量乘用车的发动机舱布局，同时管壁厚度经过强度校核，可承受长期高温排气的热胀冷缩形变，避免长期使用后出现开裂、漏气等故障。
