直角弯式USB接口连接插头结构设计

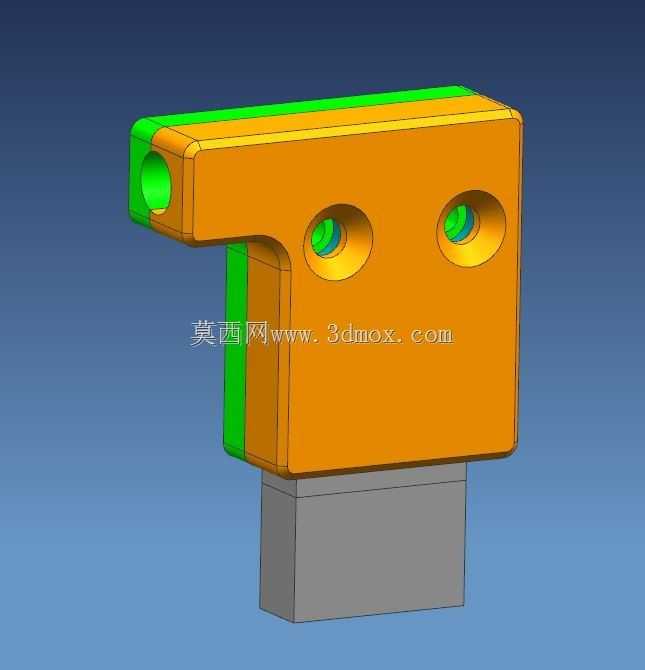

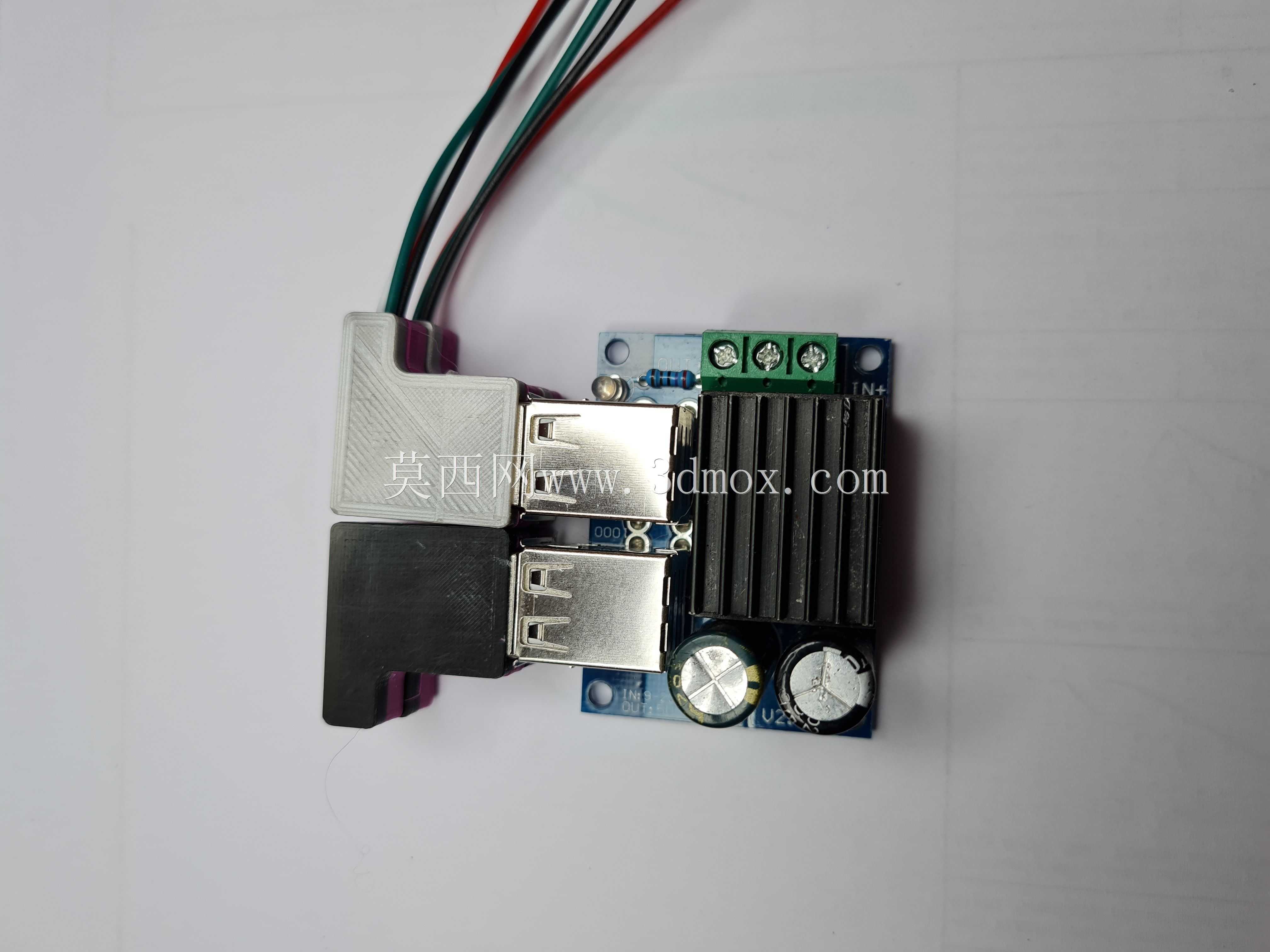

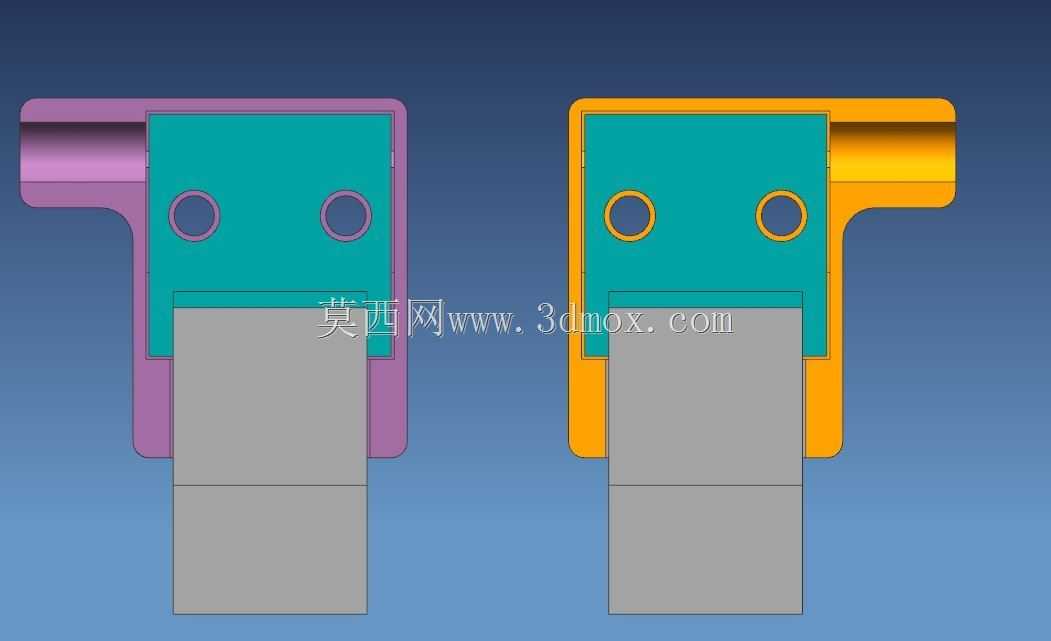

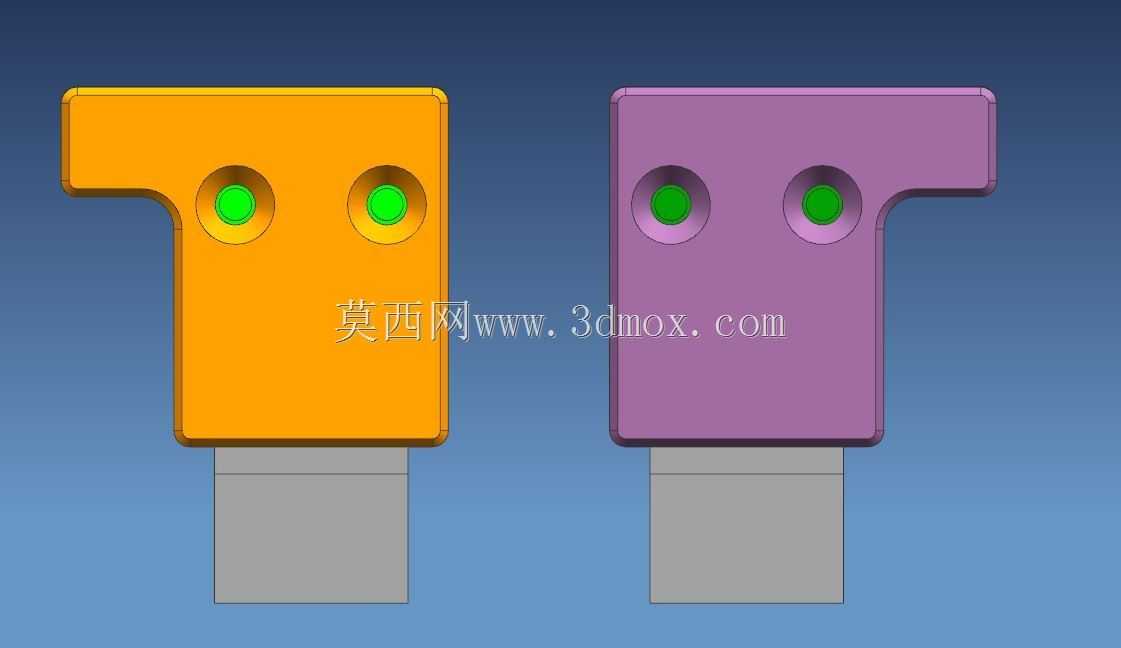

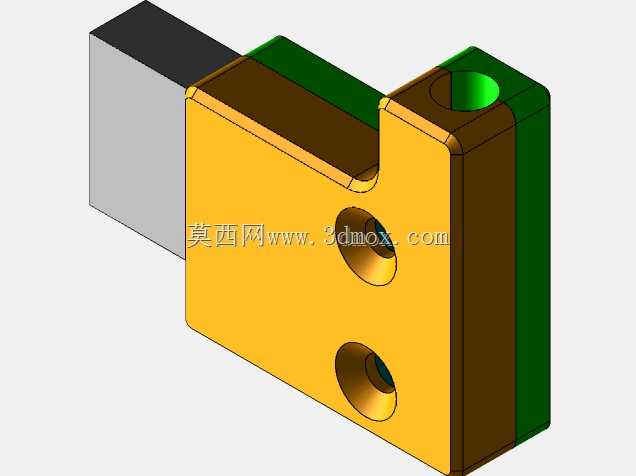

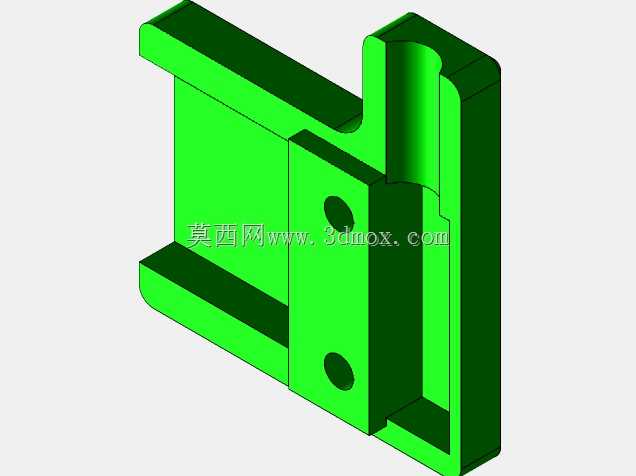

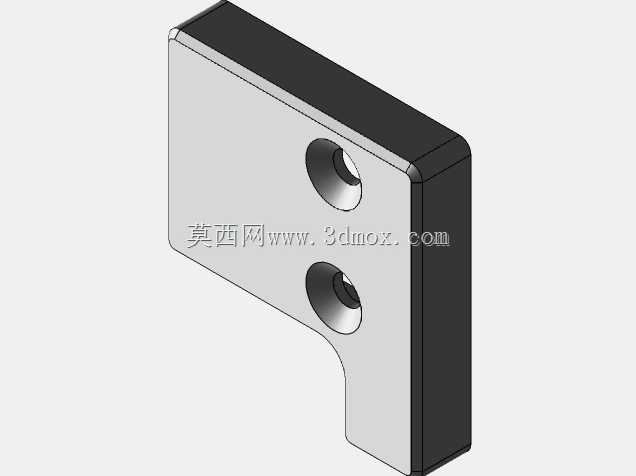

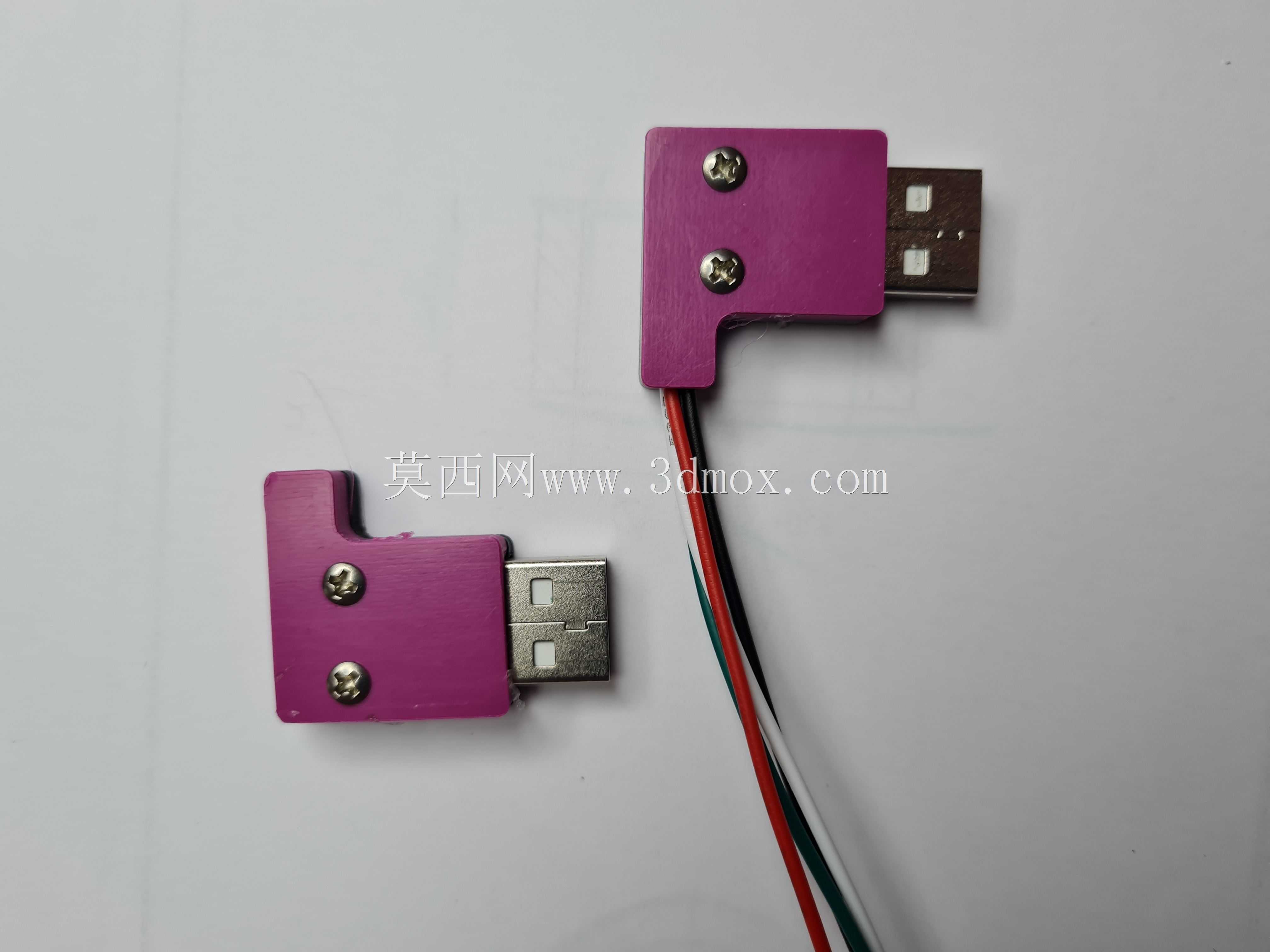

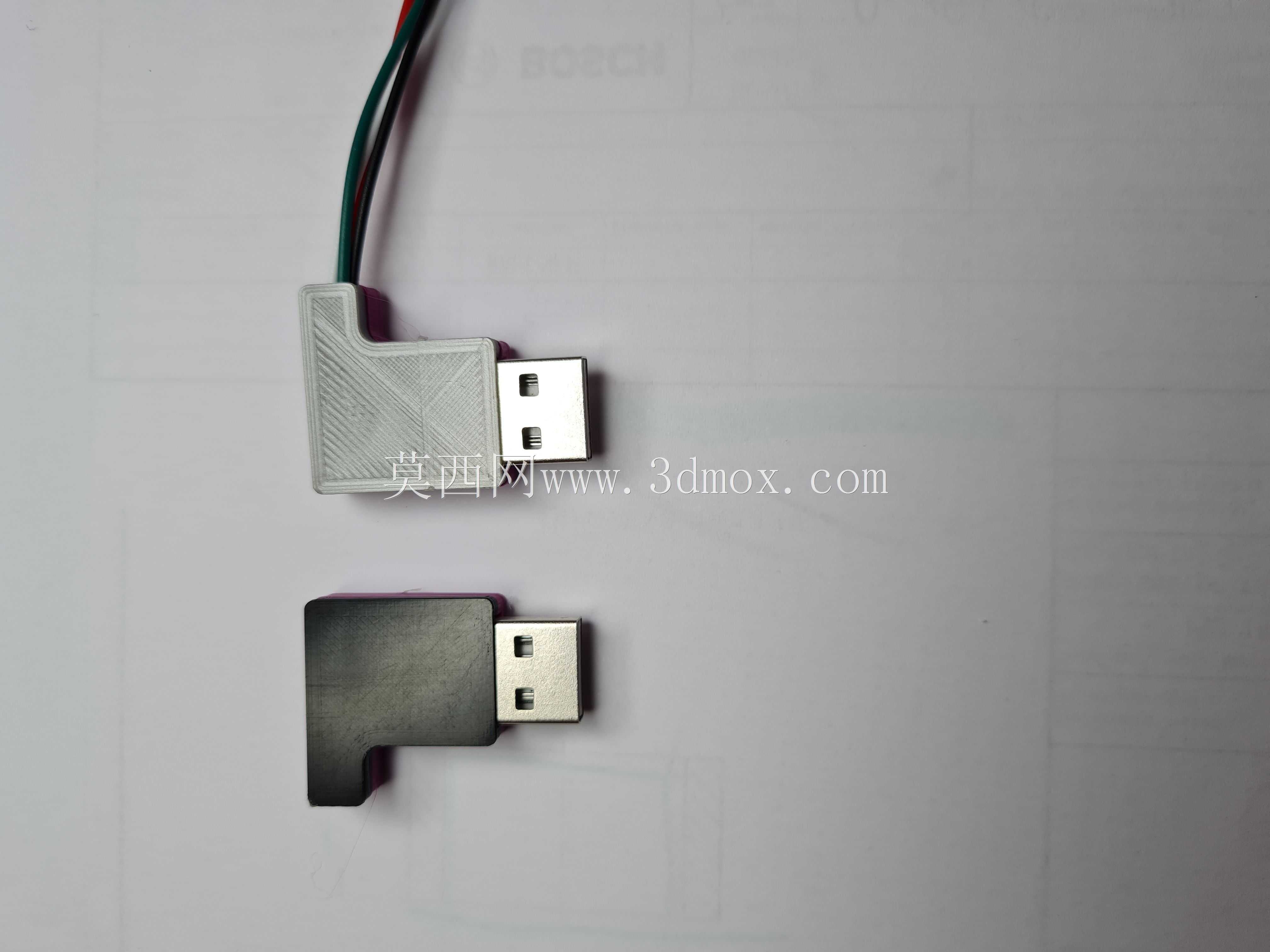

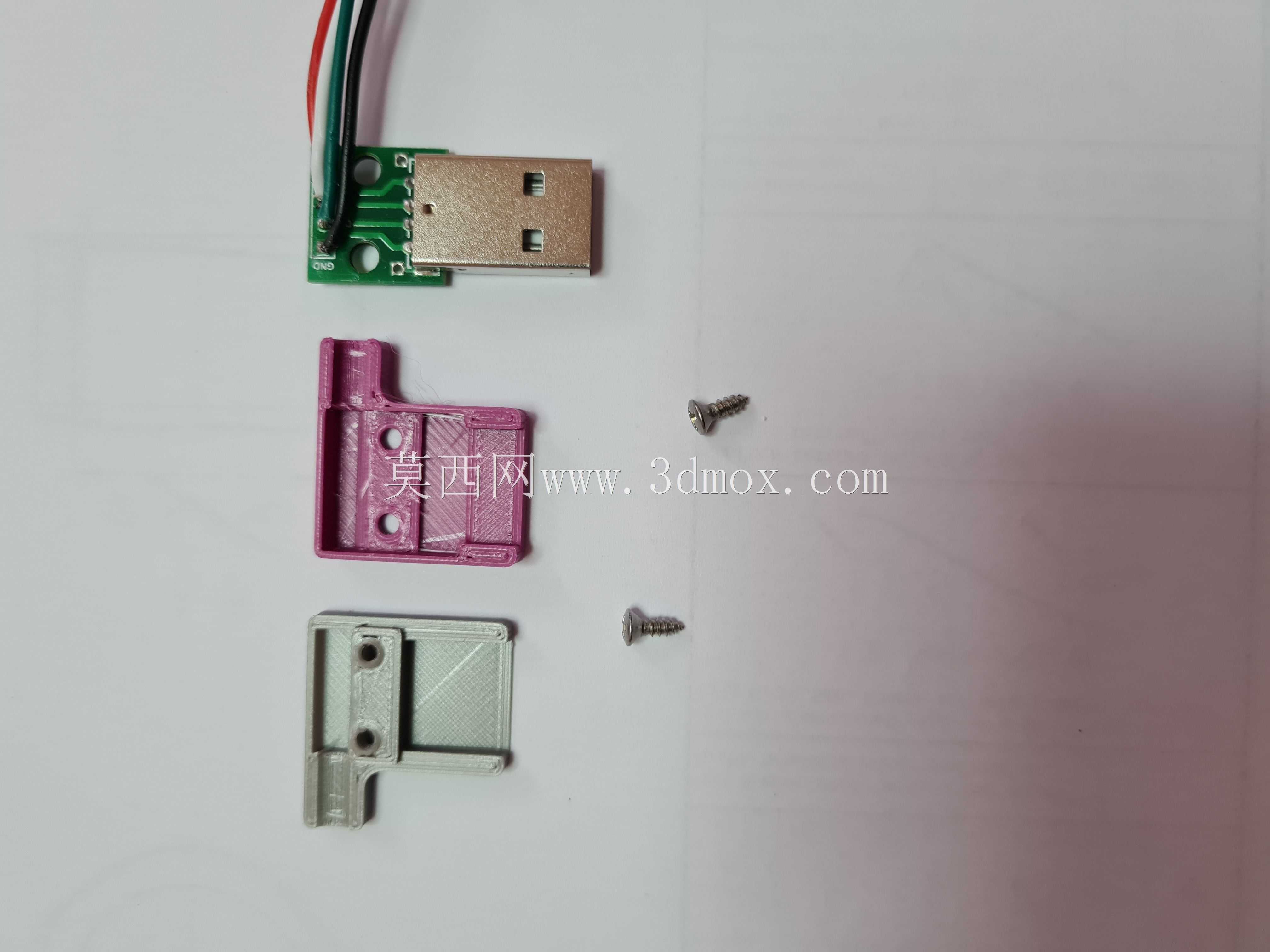

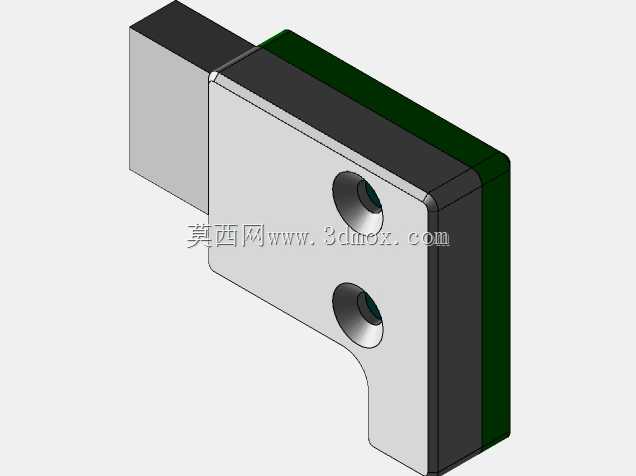

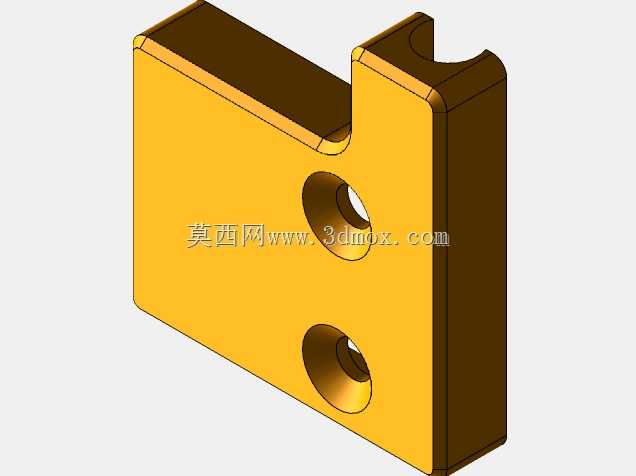

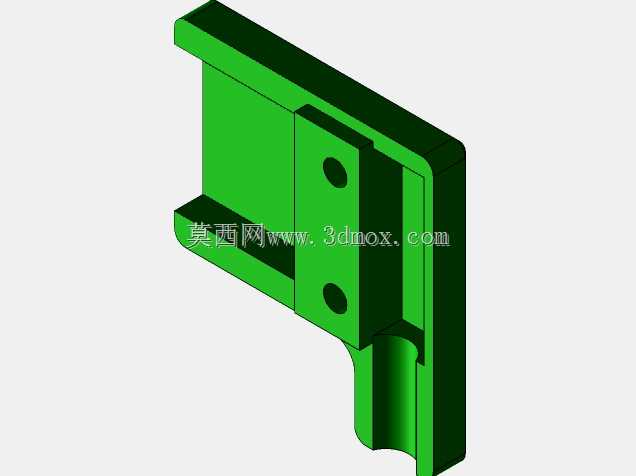

这款直角弯式USB连接插头，主要面向狭小空间内的电子设备数据连接场景设计，在工业控制柜内部布线、紧凑型消费电子外设接驳、嵌入式设备调试接口等场景中，能够有效规避直头USB插头插接后线缆弯折半径过大、占用纵向空间过多的问题，避免线缆长期过度弯折导致的线芯断裂、外皮破损等故障，提升布线整洁度与连接可靠性。从实际用途来看，该插头可实现USB协议下的数字信号传输与小功率供电传输，适配标准USB接口的插接匹配要求，既可以作为设备端的内置接口组件，也可以作为线缆端的成型接头使用，满足不同装配场景的使用需求。在功能特性上，该结构采用90度转角的壳体布局，将插接方向与线缆引出方向垂直设置，壳体上预留的两处沉头安装孔，可通过螺丝将插头主体固定在设备面板或安装支架上，避免插接过程中插头移位、松脱，提升连接的抗振动性能；壳体侧边的绿色密封结构预留位，可适配灌封或密封圈装配需求，满足一定等级的防尘防水使用要求，拓展产品的适用环境范围。设计思路上，整体结构优先考虑装配便捷性与结构强度，外壳采用分体式拼接结构，分为上下两个壳体部分，内部预留足够的腔体空间容纳接线端子、PCB转接板与线缆固定结构，转角处做了大圆角过渡处理，既能够降低注塑成型时的应力集中问题，也能避免线缆引出位置被锐边割伤；插接端的金属屏蔽罩定位槽尺寸严格匹配标准USB公头的安装尺寸，保证插接时的对位精度，减少插拔过程中的旷量。外形尺寸与安装边界方面，插头主体的横向宽度与纵向厚度均控制在紧凑范围内，安装孔的中心距按照常规面板安装的通用尺寸设置，线缆引出端的孔径适配常规USB线缆的外径，插接端的伸出长度满足标准USB接口的插接深度要求，安装后插头突出安装面的高度远低于常规直头插头，能够在设备外壳与墙面、设备层板间距较小的场景下顺利完成插接，不会出现插头无法完全插入、线缆被挤压的问题，整体结构兼顾了结构强度、装配效率与空间适配性。
