S至C波段双脊喇叭宽带通信天线结构

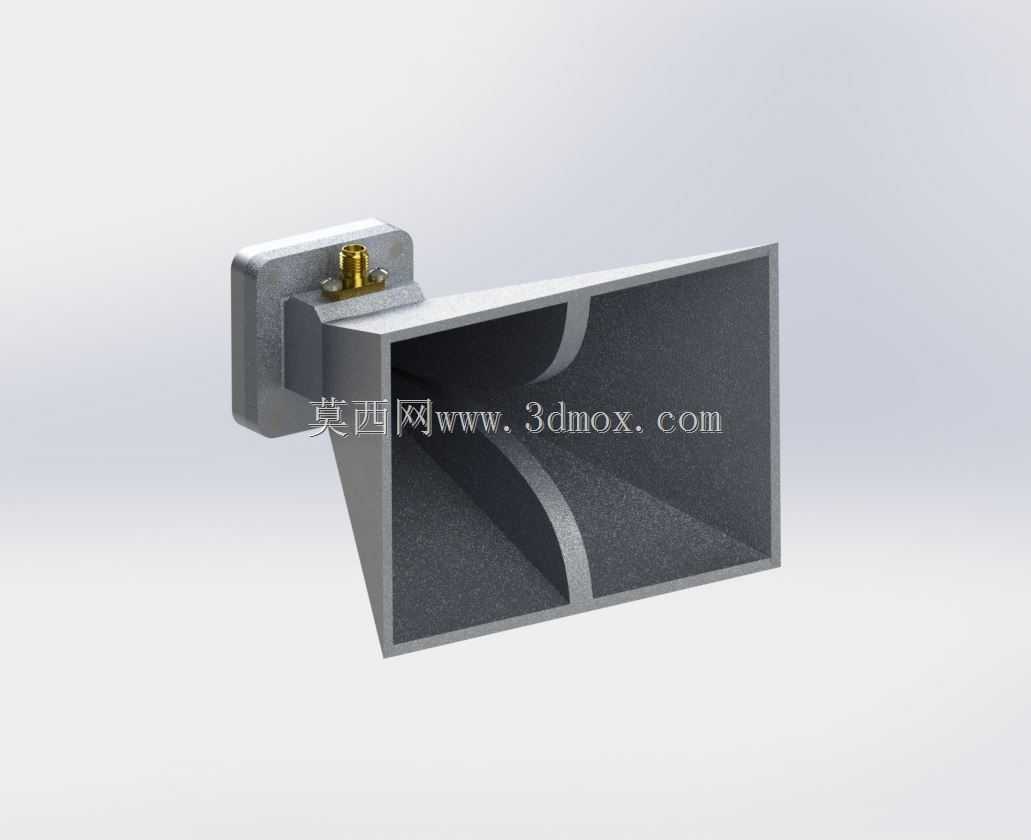

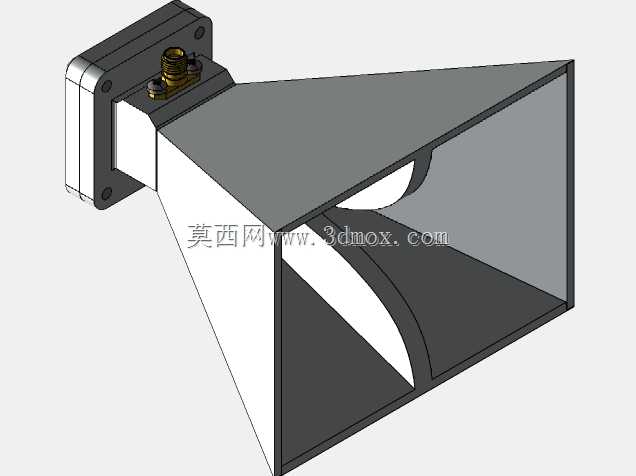

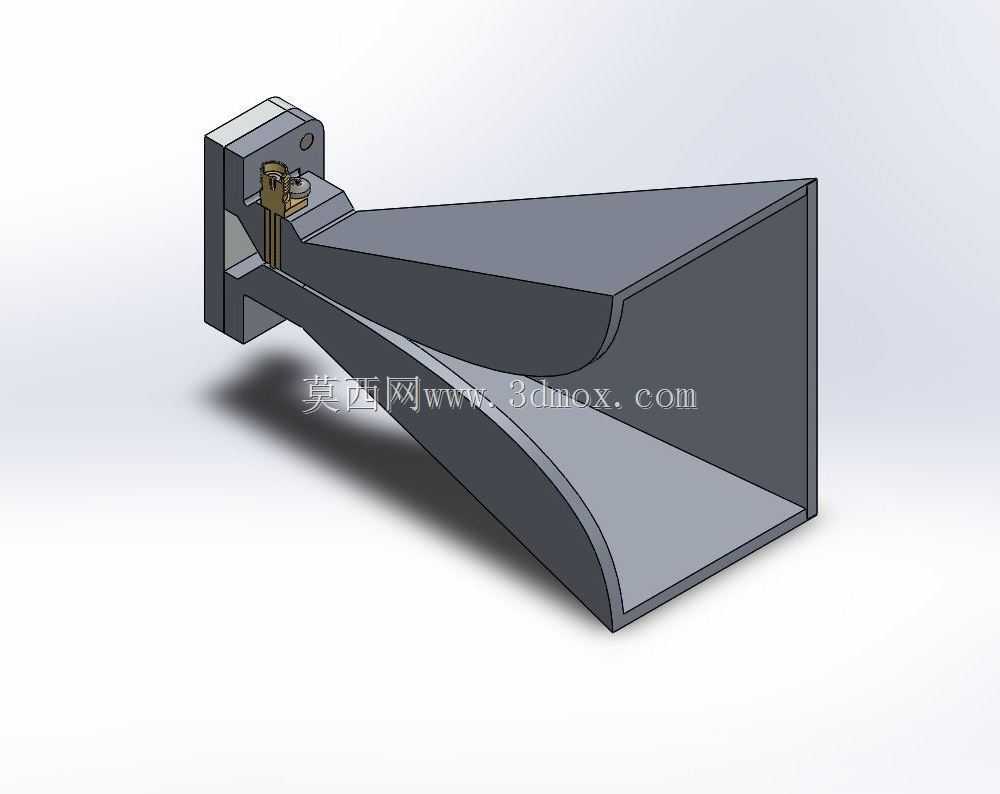

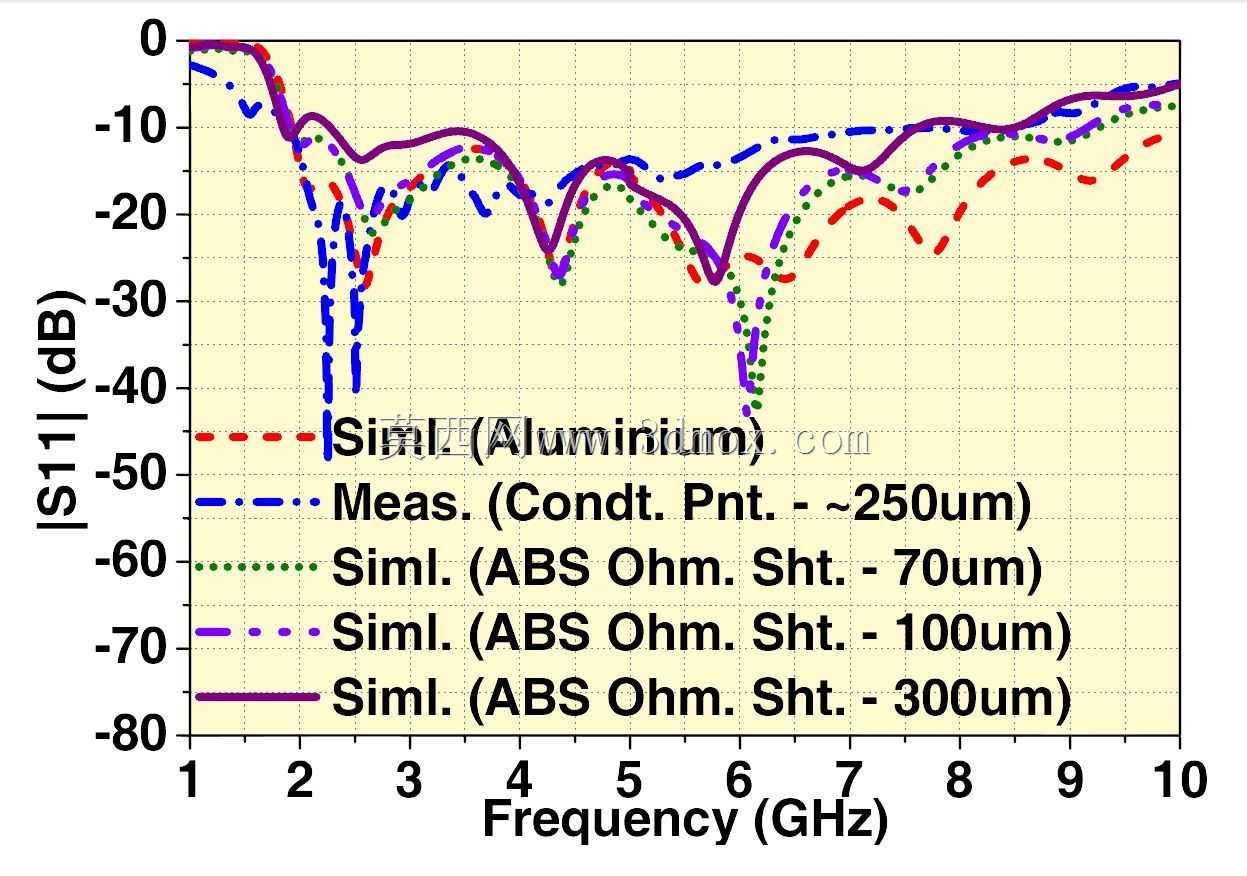

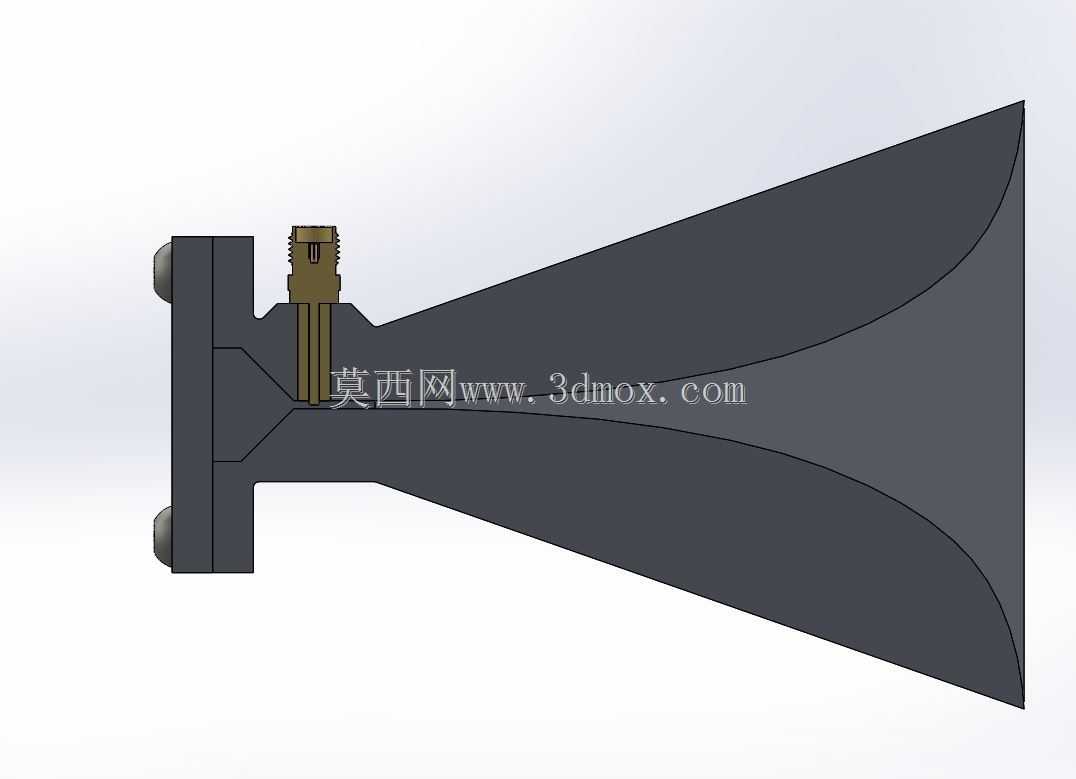

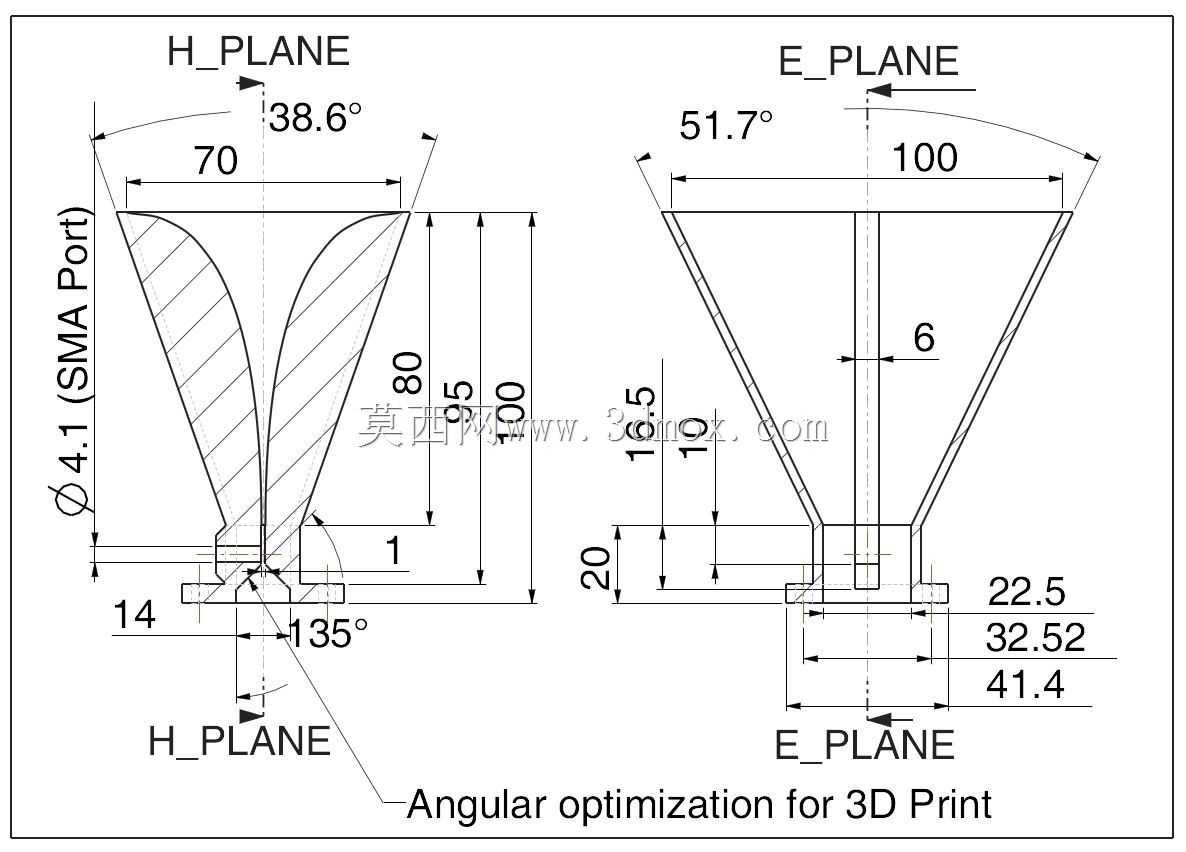

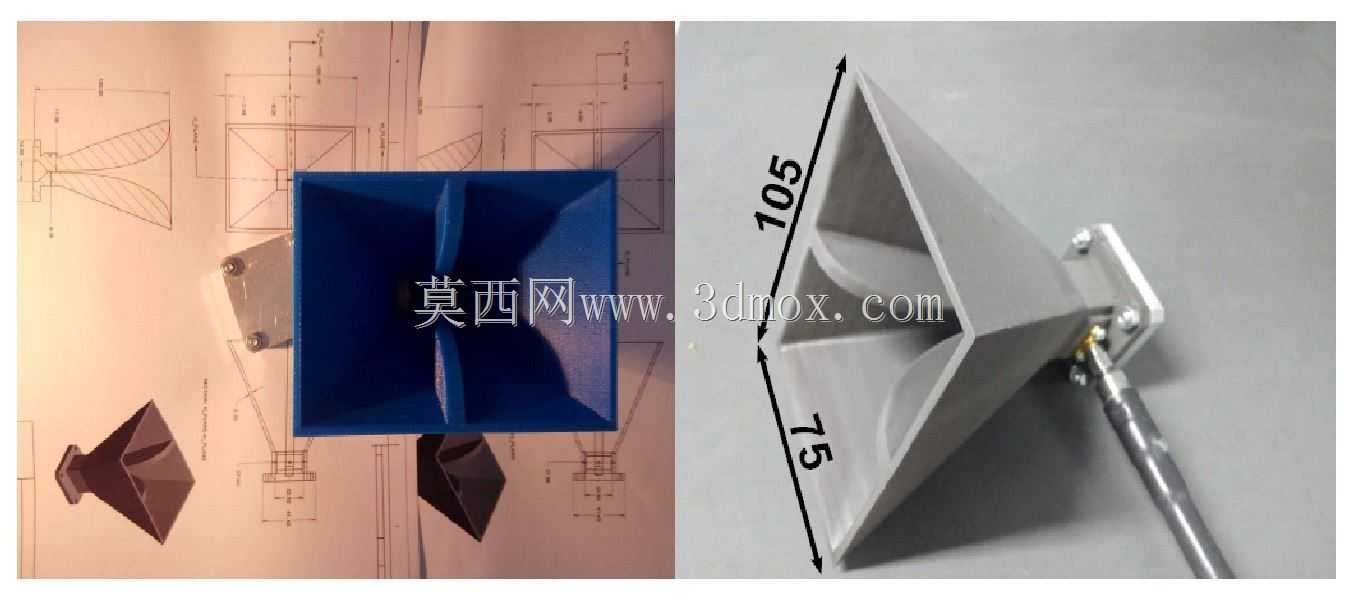

这款双脊喇叭天线主要面向2GHz至8GHz的超宽带射频通信场景，覆盖S波段到C波段的常用通信频段，可广泛应用于微波测试暗室的信号收发、短距高速无线通信链路搭建、电磁兼容测试的信号发射与接收、无人机空地数据链传输以及蓝牙等短距无线协议的信号增强场景，是射频测试与无线通信领域常用的定向辐射器件。从实际用途来看，该天线依靠喇叭口面的定向辐射特性，能够将射频信号集中在指定角度范围内发射，同时提升指定方向的信号接收灵敏度，相比全向天线具备更强的抗干扰能力，在需要稳定定向信号传输的场景中，能够有效降低多径反射带来的信号失真，提升通信链路的稳定性。在功能特性上，这款天线采用双脊结构设计，通过在喇叭腔体内部设置两条连续渐变的金属脊，拓宽了天线的工作带宽，能够在2GHz到8GHz的宽频范围内保持稳定的阻抗匹配与辐射方向图，标称增益可达15dBi，在工作频段内增益波动控制在合理范围，驻波比表现优异，能够适配超宽带信号的传输需求，避免宽频工作下的信号畸变。从设计思路来看，这款天线采用渐变脊曲线优化，脊的轮廓从馈电端到喇叭口面遵循阻抗渐变原则，从馈电端口的50欧姆标准阻抗平滑过渡到自由空间波阻抗，最大程度降低信号在传输过程中的反射；喇叭腔体采用矩形张角结构，在保证方向图对称性的同时，控制天线的整体长度，兼顾辐射性能与结构紧凑性；馈电端采用标准SMA连接器接口，能够直接与常规射频测试线缆、通信发射模块连接，无需额外转接结构，降低使用中的适配成本。在外形尺寸与安装边界上，这款天线整体为矩形喇叭结构，馈电端设置方形安装法兰，法兰上预留标准安装孔位，可直接固定在测试支架、设备机箱面板或者通信转台上，安装时需保证喇叭口面朝向信号传输方向，前方无金属遮挡物，避免对辐射方向图造成遮挡干扰；天线整体结构紧凑，腔体壁厚均匀，适配3D打印加工工艺，可采用金属3D打印一次性成型，减少传统加工中的拼接装配误差，保证腔体内部脊结构的尺寸精度，同时降低小批量试制的加工成本与周期。
