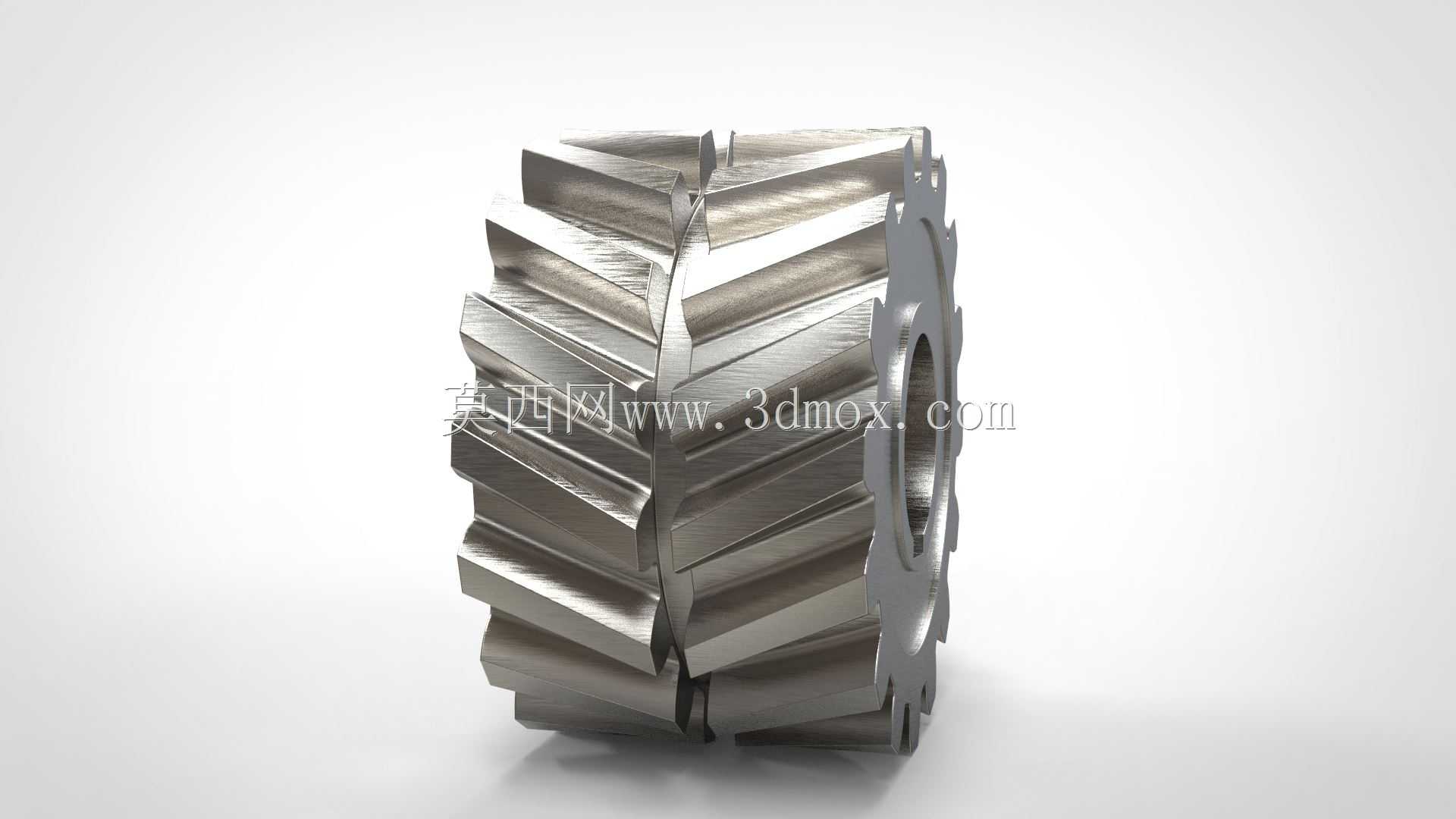

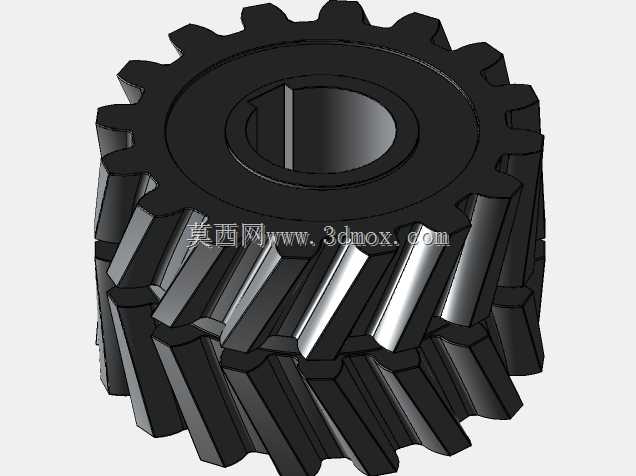

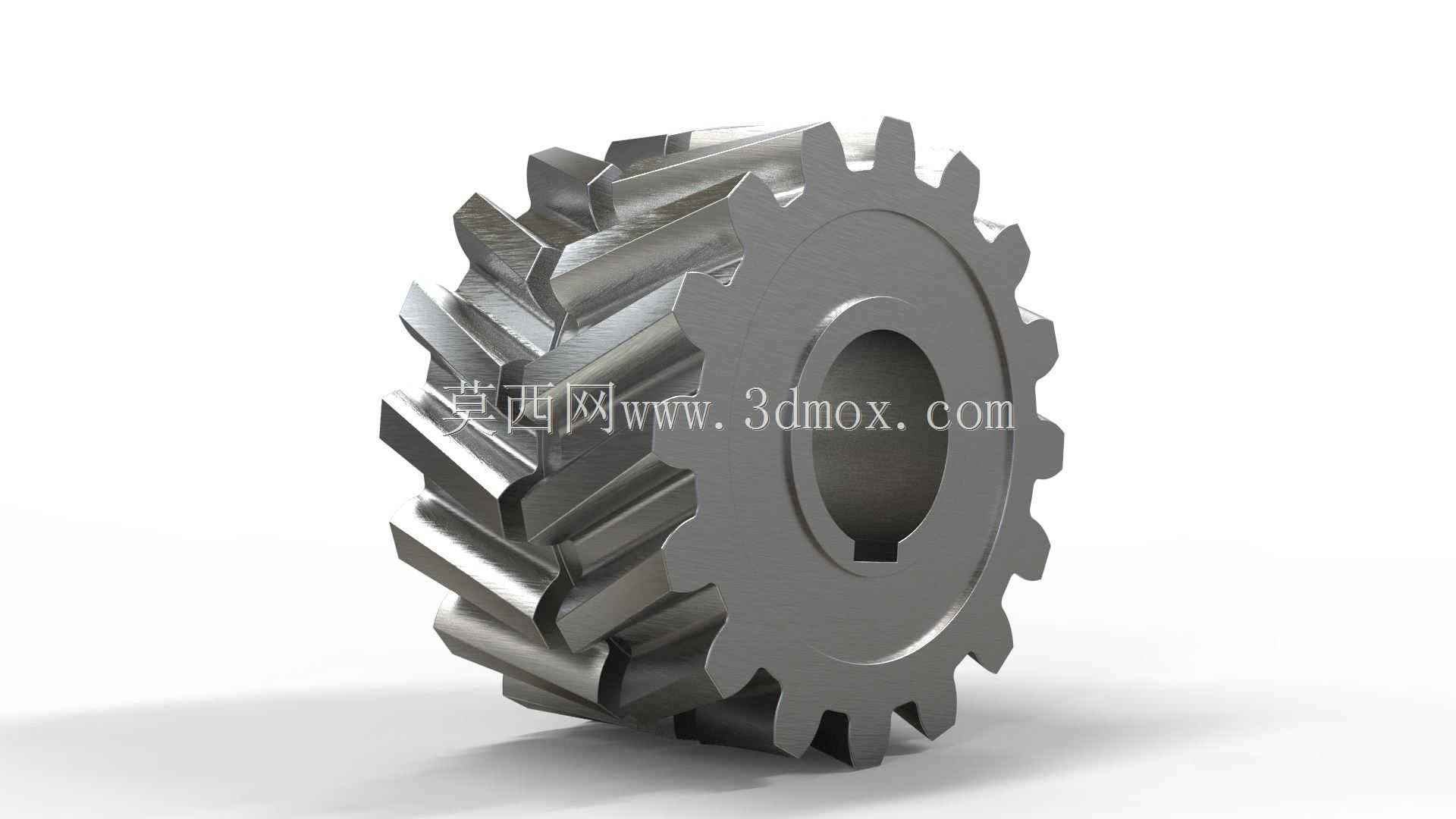

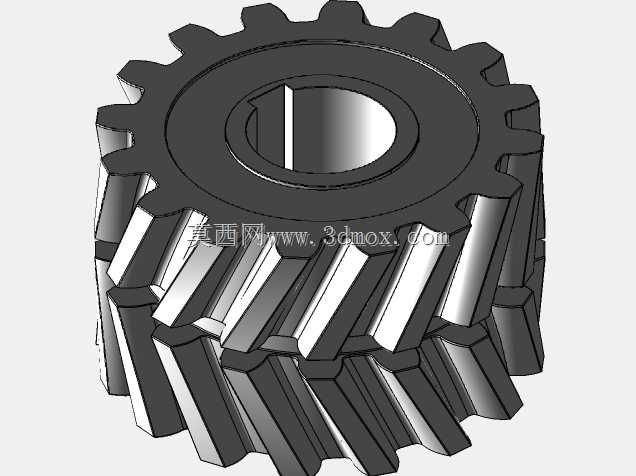

工业传动用人字齿双斜齿轮结构

这款双斜齿轮也常被业内称为人字齿轮，是重载机械传动系统里的核心承载部件，在矿山采掘设备、大型冶金轧机、船舶主推进传动、重型起重输送设备这类对传动平稳性、承载能力要求极高的场景中应用广泛。和普通直齿轮、单斜齿轮相比，双斜齿轮的齿向采用左右对称的螺旋角设计，两组旋向相反的斜齿在齿轮中部衔接，既保留了斜齿轮啮合重合度高、传动冲击小、运行噪音低的优势，又能完全抵消单斜齿轮传动过程中产生的轴向力，不需要额外配置大规格的止推轴承来承受轴向载荷，大幅简化了传动箱的支撑结构设计，也降低了轴承选型的成本与后期维护难度。从设计思路来看，这款齿轮的齿形参数经过严谨的啮合校核，齿面采用连续的螺旋曲面结构，啮合过程中轮齿是逐步进入和退出啮合状态，不会出现直齿轮传动的整齿突然啮入啮出的冲击，即使在高速重载工况下也能保持极低的振动水平，适合连续长时间高负荷运行的工业场景。齿轮中部的衔接过渡区做了圆滑处理，避免应力集中导致的齿根断裂风险，两侧的轮齿参数完全对称，保证轴向力完全抵消的同时，也让齿轮的受力分布更均匀，单位齿面的承载压力更低，能传递更大的扭矩。齿轮中心设置了标准的安装轴孔，孔壁可根据装配需求加工键槽或采用过盈配合的装配方式，外圆的齿顶圆、齿根圆尺寸都严格遵循通用传动的安装边界设计，可直接适配同模数同传动比的现有传动箱体，不需要对安装腔体做额外改造。齿轮的轴向宽度经过优化，在保证足够啮合接触面积的前提下控制了整体轴向尺寸，不会占用过多的传动箱内部空间，两端的端面加工有装配定位基准面，安装时可以快速完成同轴度校准，保证齿轮和传动轴的装配精度，避免偏心导致的啮合偏磨、传动效率下降问题。在实际运行过程中，这款双斜齿轮的传动效率可达98%以上，即使在长期满负荷运行的工况下，齿面的磨损速率也远低于普通直齿轮，配合合适的润滑方式可以实现数万小时的无故障运行，尤其适合那些安装空间有限、无法布置复杂轴向止推结构、同时需要传递大扭矩的重载传动场景，能有效提升整套传动系统的可靠性，降低设备全生命周期的维护成本。
