猫头鹰NF-A4x20轴流散热风扇结构设计

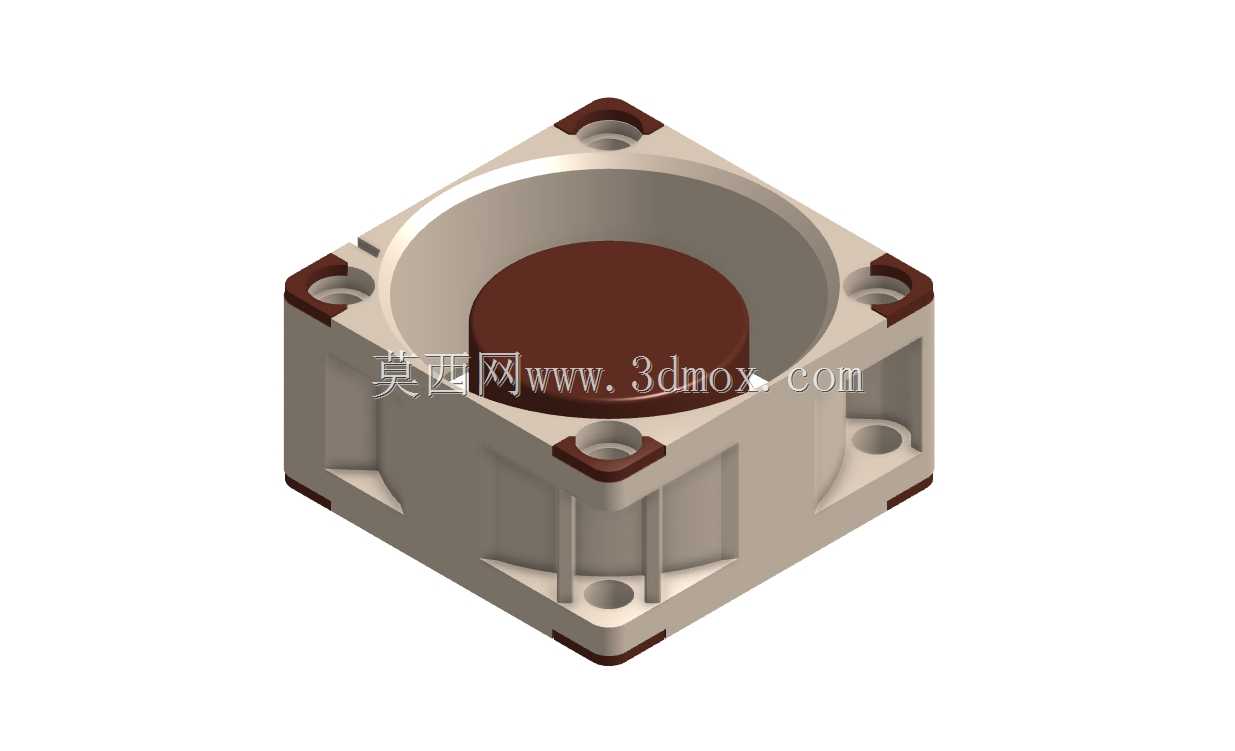

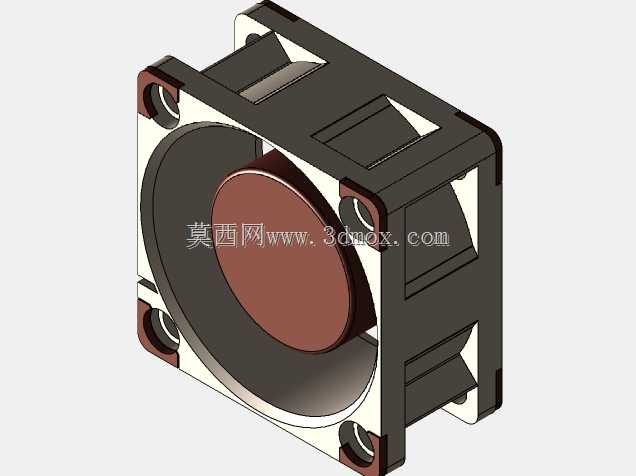

这款轴流散热风扇主要面向桌面级3D打印设备的散热需求设计，同时也可适配小型工控机箱、嵌入式硬件模组、紧凑型电子设备的主动风冷场景，能够在有限的安装空间内提供充足的定向气流，带走设备运行过程中核心发热元件产生的累积热量，避免元器件因过热出现性能降频、寿命衰减甚至热损坏的问题。从实际使用场景来看，3D打印机在长时间连续打印作业时，挤出头加热块、步进电机驱动板、主控电源模块都会持续散发热量，尤其是封闭腔体结构的打印设备，内部热量如果无法及时排出，会导致腔体内温度分布不均，既影响打印耗材的成型精度，也会加速内部电子元件的老化，这款20mm厚度的薄型风扇刚好可以适配多数紧凑型打印设备的安装位，不会额外占用过多的设备内部空间。在功能特性上，这款风扇采用轴流送风结构，相比同尺寸10mm厚度的薄扇，能够推动更大体积的空气流动，在同等转速下可以获得更高的风量和风压，同时扇叶与框架的结构经过优化，运行过程中气动噪音更低，能够满足桌面设备对静音表现的使用要求，不会在长时间作业时产生刺耳的风噪影响使用体验。设计思路上，整体采用方形外框结构，四个边角设置有带减震缓冲垫的安装孔位，安装时可以通过螺丝直接固定在设备的预设安装位上，边角的减震垫能够吸收风扇运行时产生的微小振动，避免振动传递到设备机身引发共振异响，同时也能抵消安装过程中的公差偏差，降低安装对位的难度。外框内侧做了导流弧面过渡，能够引导气流沿轴向集中送出，减少气流在框体内部的紊流损耗，提升送风效率。中心的轮毂区域做了圆润化处理，能够优化扇叶根部的气流走向，降低气流分离带来的能量损失和噪音。从安装边界来看，这款风扇的外廓尺寸为40mm见方，整体厚度控制在20mm，安装孔的中心距符合40mm规格风扇的通用安装标准，能够直接替换同规格的标准散热风扇，不需要对原有设备的安装结构做额外修改，适配性较强。风扇的出线位置设置在框体侧边，不会占用正面的送风区域，也方便用户在狭小空间内整理走线，避免线材干扰扇叶正常运转。整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体体积，能够适配各类对安装尺寸有严格限制的紧凑型风冷场景，在保证散热能力的同时兼顾了静音表现和安装便利性。
