微型双面密封深沟球轴承结构造型

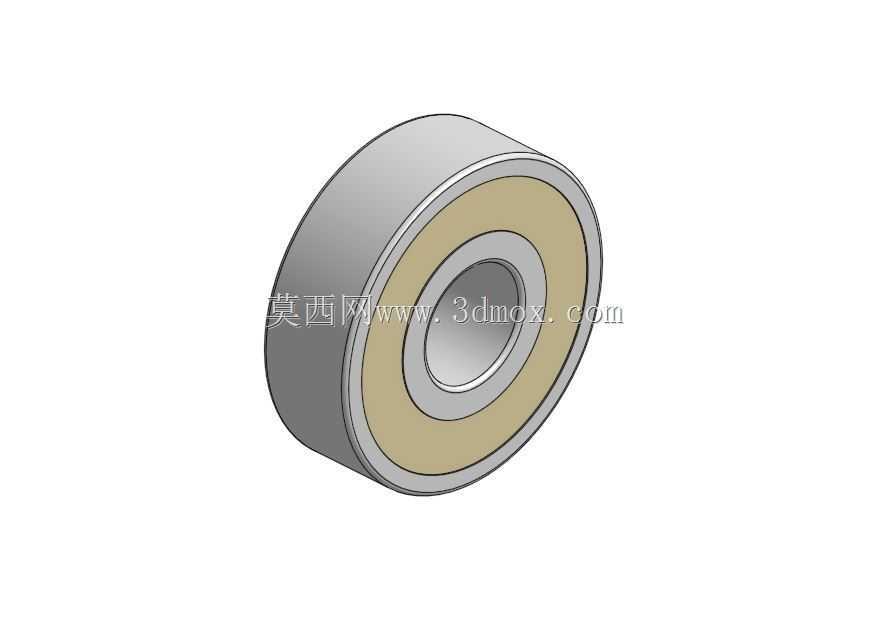

　　该模型呈现的是一种小尺寸深沟球轴承的完整外形，重点表达外圈、内圈、滚动体区域以及双侧防尘盖之间的装配关系。深沟球轴承在机械传动与支承结构中使用频率很高，常见于小型电机、电动工具、输送辊筒、家电转轴、办公设备、医疗器械以及轻型自动化机构中。它的核心作用是为旋转轴提供径向支承，同时在一定程度上承受双向轴向载荷，使轴系在高速或中低速运转时保持较小摩擦阻力和较稳定的回转中心。

　　从结构特征看，这类轴承采用深沟滚道形式，内圈与外圈之间布置钢球，并通过保持架将滚动体均匀分隔。模型中可见的环形密封盖位于轴承两侧，用于减少外部粉尘、碎屑和轻微污染物进入滚道区域，也能降低润滑脂外泄风险。对于空间紧凑、维护不便的设备，双面密封结构能够减少后期拆检和补脂次数，尤其适合轻载、连续运转或装配后不易接近的位置。

　　建模时需要先把握轴承的同轴关系。内圈内孔是与轴颈配合的关键边界，外圈圆柱面则对应轴承座或安装孔，二者必须保持严格同心。滚道位于内外圈相对的环形槽内，槽底圆弧与钢球球面形成点接触关系；在外观模型中，虽然滚动体被密封盖遮挡，但滚道深度、肩部高度和密封盖位置仍会影响整体比例。若用于结构校核，应进一步明确内径、外径、宽度、倒角半径、密封盖外径与内圈台阶之间的间隙，避免在装配时出现轴肩过高、座孔台阶干涉或密封盖摩擦等问题。

　　外形尺寸与安装边界是选型和布局时最容易被忽略的部分。微型轴承虽然体积小，但对轴和孔的配合公差较敏感。轴颈过长会造成内圈受压不均，轴肩圆角过大则可能顶住轴承倒角；座孔端面不垂直会使外圈受力偏斜，进而引起噪声、发热和早期磨损。布置该类轴承时，还要考虑轴向定位方式，例如内圈靠轴肩或挡圈定位，外圈靠孔肩、端盖或弹性挡圈限位。若两根轴承共同支承一根轴，应预留合理的跨距，并注意热膨胀带来的轴向余量。

　　在实际设备中，深沟球轴承多用于承受以径向为主的复合载荷。当带轮、齿轮、叶轮或滚轮安装在轴端时，皮带张力、齿轮啮合力或负载偏置都会传递到轴承上。设计人员需要结合转速、载荷方向、润滑条件和预期寿命判断轴承规格是否合适。模型所表现的双面封盖形式，更适合润滑脂封存、污染环境较明显或维护周期较长的场合；若工作温度较高，需要关注密封材料和润滑脂适用温度，防止密封件软化或脂性能下降。

　　三维造型上，外圈与内圈可通过回转体方式建立基础轮廓，再在端面处理倒角和密封盖环形区域。密封盖通常略低于外圈端面，其内缘靠近内圈肩部但不与旋转表面发生刚性接触。钢球沿圆周均布，保持架兜孔形状决定滚动体间距；外观展示时可通过剖切或透明处理表达内部结构，若仅用于整机外观，则保留封闭端面即可。颜色和材质划分应服务于结构识别：金属套圈可采用钢质灰银色，密封盖使用浅金或米黄色区分，使装配层次在渲染图中更加清晰。

　　该类零件在整机设计中虽属于基础件，却直接影响轴系的旋转精度、噪声水平和运行可靠性。建模不应只追求外观相似，还要把配合面、端面、倒角、密封边界和轴向安装空间表达准确。将其放入电机端盖、滚轮支座或小型传动箱中时，轴承外径与座孔、内孔与轴颈、端面与压盖之间的关系都需要同步检查，这样才能让三维模型不仅具备展示价值，也能在后续干涉检查、装配指导和选型沟通中发挥实际作用。
