NEMA14小型步进电机精密结构造型

　　这款NEMA14规格的小型步进电机三维结构，还原了舞台灯具拆解回收件的真实外形与装配关系，建模过程中优先核对了前端法兰安装孔位、输出轴伸出长度、机身分层堆叠结构以及尾部接插件的空间位置，保证模型在设备布局阶段可直接用于干涉检查与安装校核。从实际应用场景来看，这类小尺寸两相步进电机大量出现在紧凑型自动化执行机构中，舞台摇头灯内部的色片盘切换、图案盘旋转、调光闸片摆动等工位，对驱动部件的体积、定位步距和低速保持力矩都有明确限制，NEMA14法兰尺寸刚好适配灯具内部狭窄的安装仓，同时也常见于小型桌面数控设备、3D打印挤出机构、医疗采样平台、光学调焦模组以及实验室精密位移台当中。

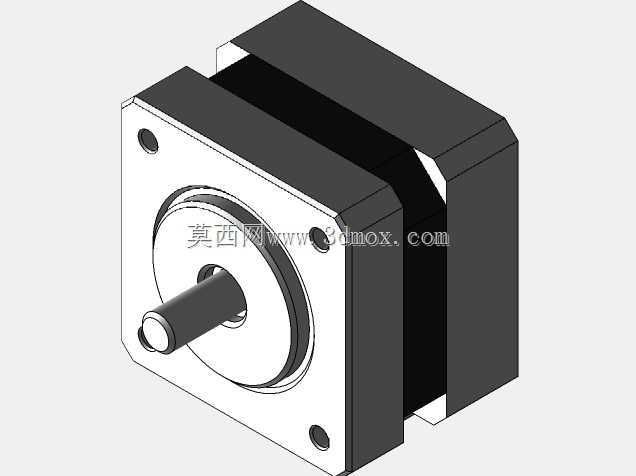

　　结构建模时没有只做单一实心外观块，而是按照电机真实装配逻辑拆分为前端铝端盖、中部定子磁钢组件、后端壳体、输出轴、轴承限位段以及底部接线座几个独立部分。前端方形法兰的四个角预留沉头安装孔，孔距遵循NEMA14标准安装边界，法兰面作为整机安装基准，在装配到设备支架时可直接贴合定位面，不需要额外加工转接垫块。输出轴从端盖中心轴承位伸出，轴径与轴长按照实测件还原，轴端保留光轴形态，适配联轴器、带轮或者小齿轮连接，轴肩位置与端盖轴承室的配合关系也做了分层表达，能够在工程图中直接标注轴向装配间隙。

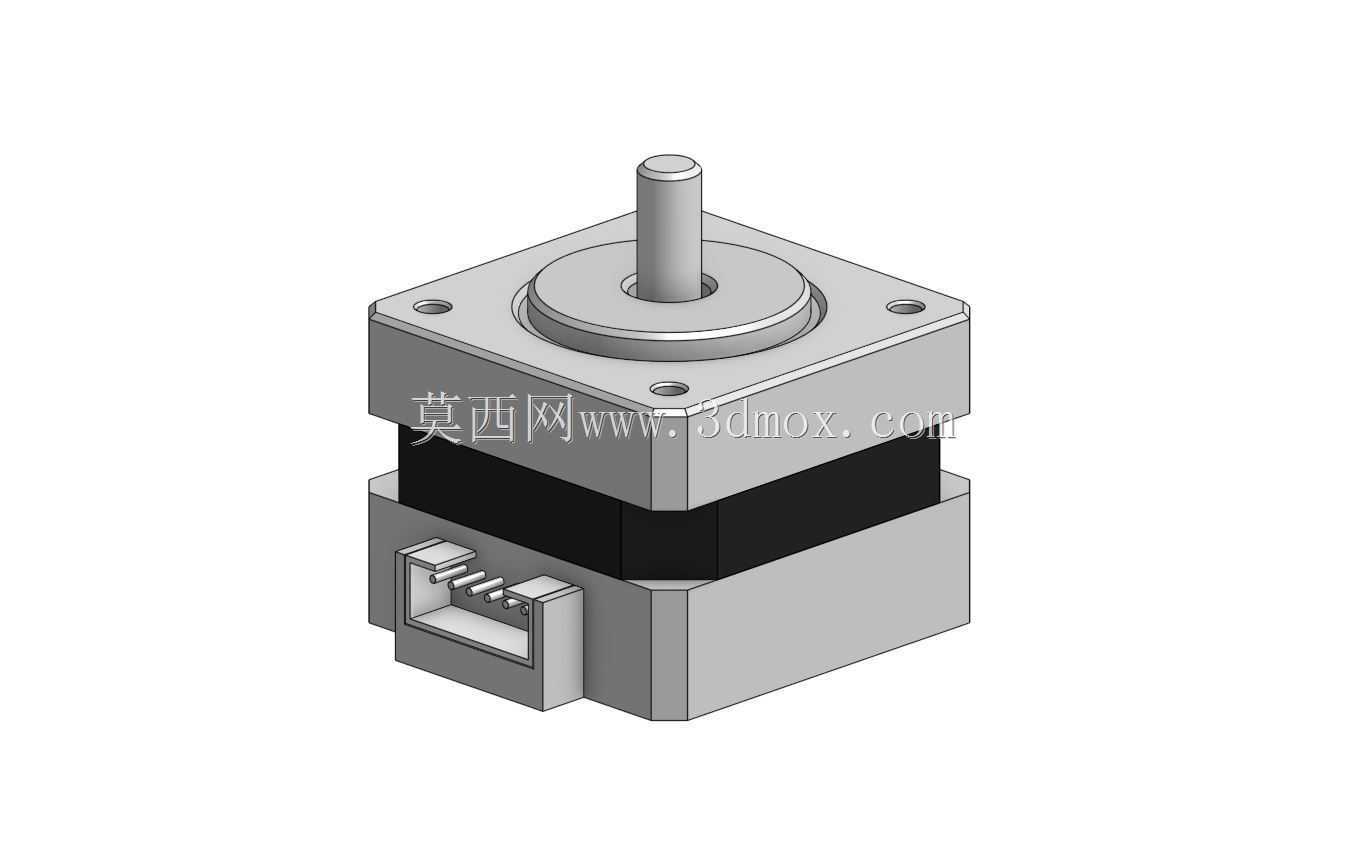

　　机身中部的黑色段对应定子绕组与磁钢外壳区域，这一部分的外形尺寸决定了电机在设备内部所需的避让空间，建模时保留了方形机身的倒角棱边，避免布局阶段误判边角干涉。尾部端盖与前端盖通过壳体包覆形成完整方形外轮廓，底部侧向伸出的插接式接线座是这款电机比较有辨识度的结构，接插件端口带有针脚定位槽，线缆侧插出线的方式相比尾部直出引线更节省轴向空间，在灯具这类轴向尺寸紧张的腔体里，侧向接线可以让电机后方紧贴灯具隔板布置，不需要额外预留线缆弯折半径。

　　从选型设计角度看，这类步进电机的核心功能是将脉冲信号转换为固定步距角的角位移，开环控制下即可完成重复定位，不需要额外加装反馈编码器，因此控制链路简单、驱动成本低，非常适合多工位并行驱动的小型设备。在进行整机结构设计时，工程师首先会依据安装法兰确定电机在基板上的固定孔位，再根据输出轴高度匹配传动件中心高，同时校核机身宽度方向与周边线束、传感器、光路组件的最小安全间隙。该三维模型把接插件的外轮廓、针脚排布方向和插口高度都做了写实表达，布线设计时可以直接在装配环境中绘制线束走向，提前判断插头插拔操作空间是否足够，避免样机装配阶段出现接线工具无法伸入、插头与相邻零件碰撞的问题。

　　模型的外形边界严格对照实物比例：方形法兰边长符合NEMA14系列常规尺寸，机身总长度覆盖端盖、定子段与后端盖，输出轴伸出端长度单独区分，安装孔为通孔结构，可对应M3规格紧固螺钉。在传动匹配方面，光轴输出设计允许用户根据工位需求选择抱紧式联轴器、同步带轮或者微型齿轮，轴端没有预装额外轮件，也给后续自定义改装留出空间。对于逆向建模学习者而言，这个结构还能体现小型步进电机的典型分层设计思路：两端金属端盖承担轴承支撑与安装定位功能，中间段包裹电磁组件，侧向接插件完成绕组与驱动板的电气连接，各部分装配关系清晰，既可以作为设备布局中的标准驱动件调用，也能用于讲解小型执行电机的机械结构组成与安装约束要点。
