NEMA23混合式步进电机结构造型

　　该模型呈现的是一款57机座规格的两相混合式步进电机，对应NEMA23安装标准，在中小型自动化设备里属于非常常见的执行元件。做设备布局时，这类电机通常用在需要开环位置控制、对成本敏感但又要求一定保持扭矩的场合，比如小型数控雕刻机的XYZ进给轴、桌面型3D打印机的挤出与送料机构、半自动贴标设备的拉料辊、包装生产线的分度拨盘、医疗检验设备的样本推送架，以及教学实验平台里的运动控制演示单元。和伺服电机相比，它没有内置反馈编码器，依靠驱动器按脉冲序列完成步距角细分，停机时自带锁定扭矩，结构简单、接线方便，对维护人员的技术门槛也更低。

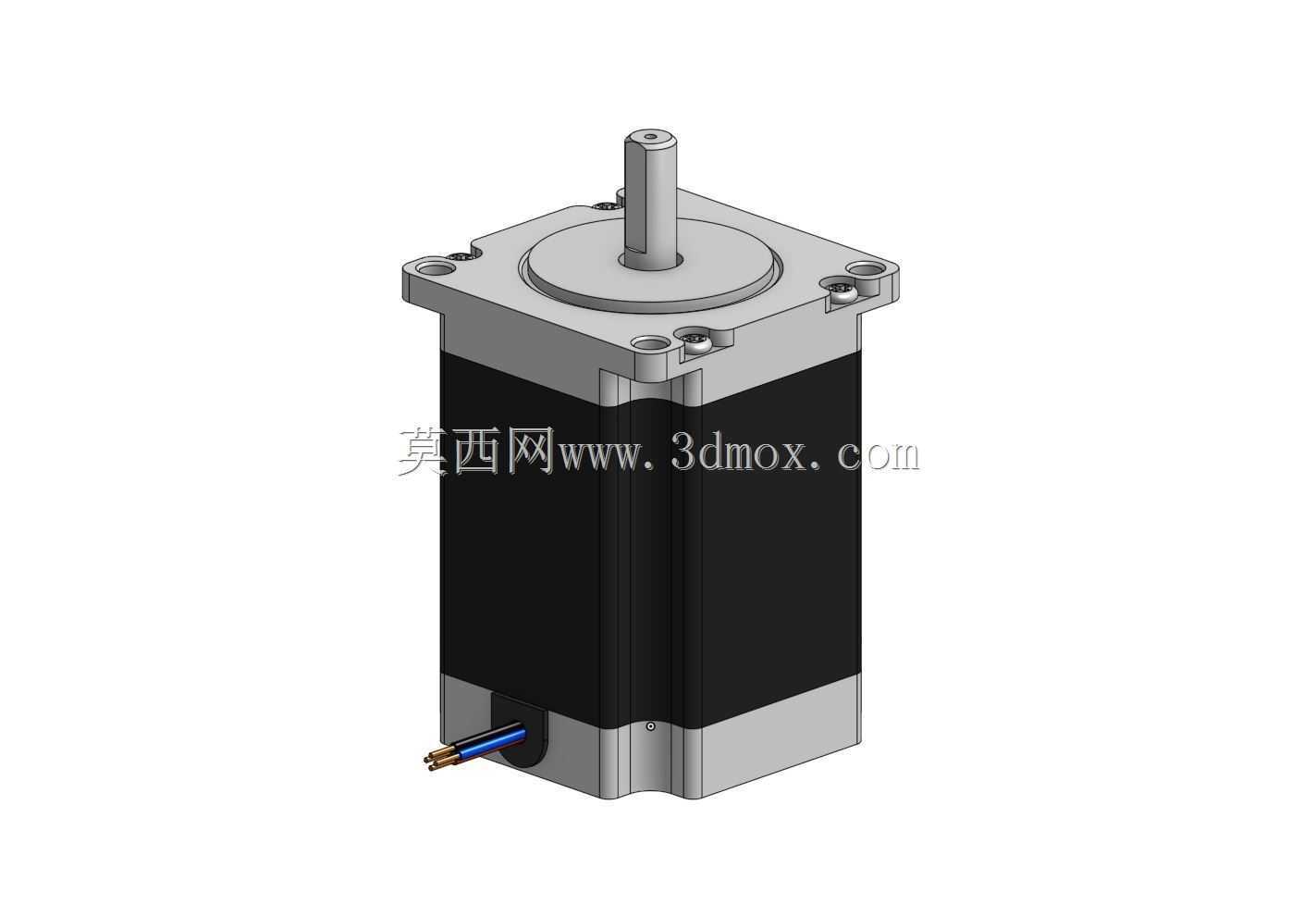

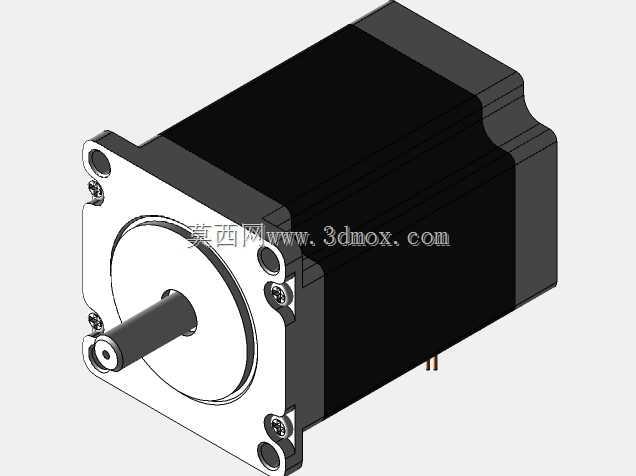

　　从外形上看，电机主体采用方型叠压定子外壳，前后端盖为压铸铝合金材质，表面做平整加工，四角预留安装沉孔，孔位严格遵循NEMA23的57mm方形安装边界，端盖法兰上的定位止口与安装孔同轴度在建模时需要重点约束，否则装配到设备安装板上会出现轴系偏摆。输出轴从前端盖中心伸出，轴端加工成标准圆柱光轴，部分同规格产品会带扁位或键槽，用来和同步带轮、联轴器、丝杠螺母座做周向固定，避免传动时打滑。模型里轴伸长度、轴径以及机身总长度都按照实物比例还原，机身长度对应76mm规格，这个长度直接决定电机的输出扭矩等级——通常57系列步进电机机身越长，定子叠厚越大，低速保持扭矩也越高，选型时要和负载惯量、加减速曲线匹配，不能只看安装尺寸。

　　电机尾部侧面引出两相绕组线缆，出线位置做了护套防护，四根（或六根）线对应A+、A-、B+、B-绕组，接线时要和驱动器的相序对应，接反会导致电机反转或抖动无力。建模时线缆部分做成柔性引出形态，在做整机布线干涉检查时，可以直观评估出线方向和周边机架、拖链的间隙，避免实际装配时线缆被端盖或安装板挤压。机身外壳的散热筋、端盖的固定螺丝孔、后端盖的轴承室台阶都做了细化，这些细节在做热仿真或者出工程图时都能直接复用：步进电机低速运行时发热主要集中在定子绕组，外壳的散热面积和安装板的贴合导热能力，直接决定电机连续运行的温升曲线，因此在布局时通常会让电机金属外壳和设备钣金机架充分接触，借助机架扩大散热面。

　　设计思路上，这类标准化电机的三维建模核心不是追求曲面复杂度，而是把安装接口尺寸做准：法兰安装孔的孔距、止口直径、轴伸长度、轴径、键槽尺寸、出线位置，这些都是和下游设备对接的硬边界。结构工程师在做整机设计时，往往先把电机模型调入装配体，以安装法兰面和输出轴轴线为基准搭建传动链，再依次布置联轴器、丝杠、导轨、同步轮等部件，一旦电机的安装边界做错，后续整套传动机构的位置都会出错，返工量极大。因此模型里把端盖的安装沉孔深度、螺丝头部容纳空间都做了还原，选型时可以直接核对所选M4或M5安装螺丝的长度，避免螺丝顶到电机内部绕组。

　　在实际应用中，这款电机通常搭配步进驱动器使用，控制器发送脉冲与方向信号，驱动器把脉冲转化为绕组电流的换向序列，细分设置越高，单步运转的振动和噪音越小，但过高的细分会对脉冲输出频率提出要求。设备调试时，需要根据负载的运动速度计算所需脉冲频率，避开电机的低频共振区，也可以在电机尾部加装阻尼碟来降低低速振动。模型还原的电机整体重心位于机身中部，做设备振动分析时，可以直接赋予对应密度参数计算惯量，评估悬臂安装状态下的刚性。对于做自动化设备开发、非标工装设计或者运动控制教学的工程师来说，这类标准件三维模型的价值就在于把抽象的样本参数转化为可干涉检查、可装配验证的数字实体，让选型和布局阶段就能排除绝大多数安装匹配问题，减少物理样机的调试次数。
