八十毫米直流无刷轴流散热风机

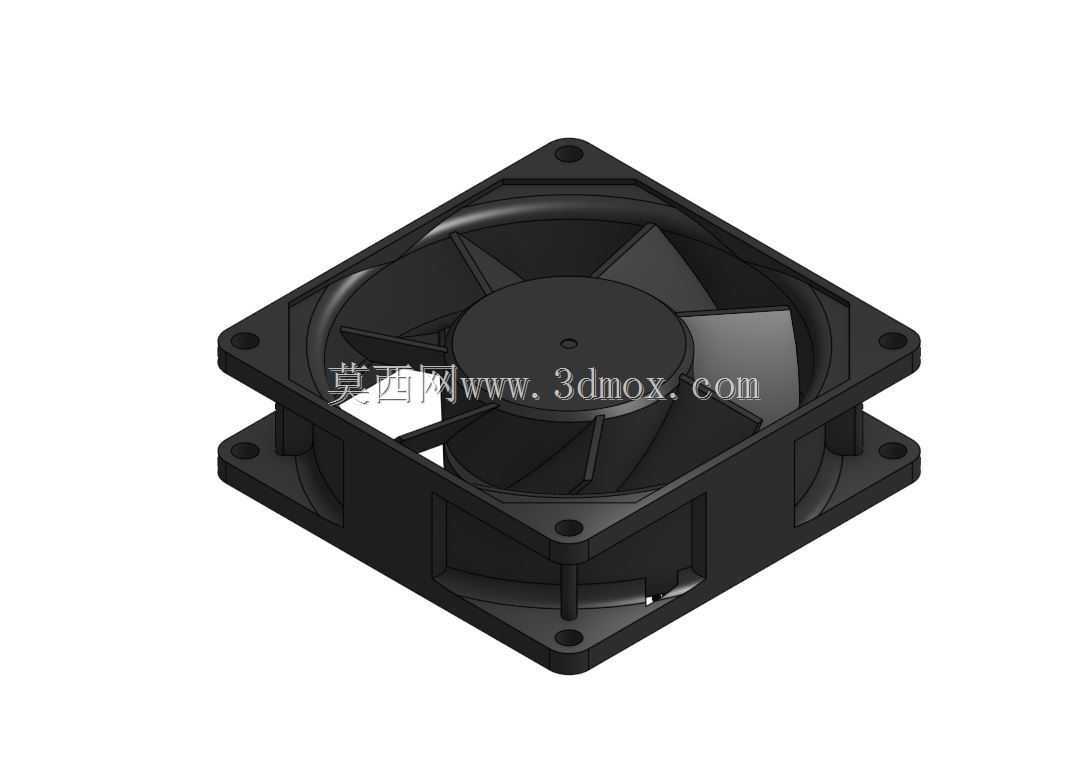

　　这台80毫米规格的方形轴流风机，是电子设备热管理里最常见的强制风冷部件，建模时先从整机外轮廓入手：外框为标准正方形安装基体，四个角预留沉头安装孔位，孔位间距、框体厚度都按照常规80mm机箱风扇的安装边界还原，装配时可直接适配机箱侧板、散热器鳍片组、工控机柜通风位的预装螺孔，不需要额外改动安装支架。

　　风机核心为无刷直流驱动结构，中心轮毂处集成驱动电路与定子组件，外圈环绕七片后掠式轴流扇叶，扇叶曲面做了连续扭转过渡：靠近轮毂处叶型安装角更大，向叶尖延伸时安装角逐步收窄，这种叶型设计能在2900rpm的工作转速下，把电机转动的扭矩高效转化为轴向气流，同时压低叶尖涡流产生的气动噪声，实测运行声级控制在32dB(A)，放在桌面工控设备、家用主机里不会产生明显的风噪干扰。

　　从实际应用场景来看，这类小尺寸轴流风机的适配面非常广：台式PC的CPU塔式散热器上，它可以直接捆绑在鳍片组侧面，强制气流穿过密集鳍片带走导热管传递的热量；1U/2U机架式服务器的通风仓里，多台同规格风机并排组成通风阵列，给主板、电源模块、硬盘组提供持续横吹风道；小型工控柜、3D打印机控制箱、LED投影设备的密闭腔体里，它可以作为进出风回路的动力源，把腔内功率元件积攒的热空气快速排出，避免半导体器件因结温过高触发降频甚至热失效。

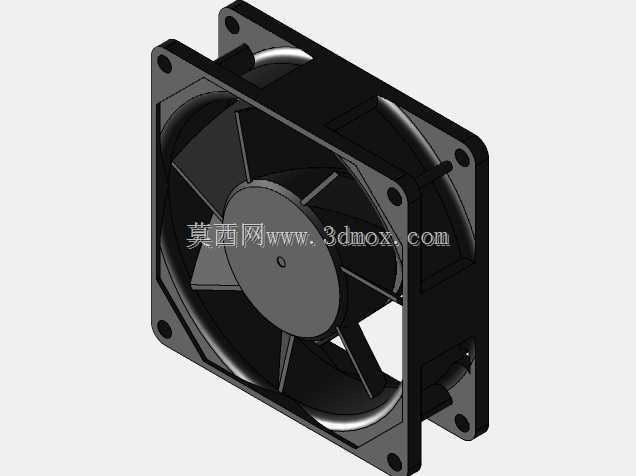

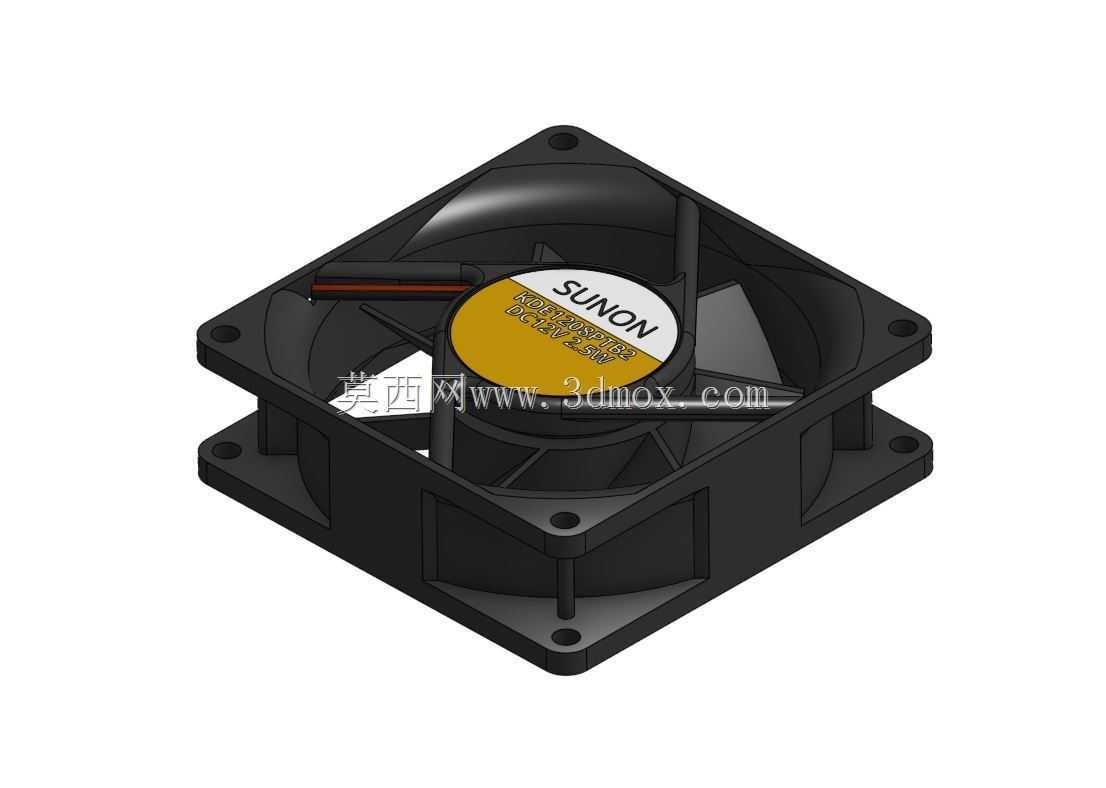

　　建模过程中对结构细节的还原贴合实物装配逻辑：外框采用双层边框加强结构，四角的安装柱做了加厚处理，拧入自攻螺丝或者穿入减震胶钉时不会出现框体开裂；扇叶与外框内壁保留均匀的微小叶顶间隙，既避免转动时扇叶扫蹭框壁，又不会因为间隙过大漏掉高压气流；中心轮毂正面的品牌标识区、侧面引出的供电引线槽都做了实体还原，引线从框体侧边的出线口穿出，对应实际产品里两线/三线测速版本的走线方式，三线版本还可以把转速信号反馈给主板调速电路，根据设备温度实时调整风机转速，在散热需求和噪声、功耗之间做平衡。

　　电气特性方面，这款风机额定工作电压为12V直流，可在5-13.8V的宽电压区间稳定运行，低压下转速降低、噪声更小，高压下风量提升、散热能力增强，额定工况下工作电流0.18A，整机输入功率2.1W，功耗极低，长时间连续运行的电能消耗可以忽略，也不会给设备供电电源带来额外负载压力。

　　结构设计上充分考虑了长期运行的可靠性：无刷结构没有碳刷磨损件，轴承位采用含油轴承或者双滚珠轴承配置，连续运转寿命可达数万小时；框体材质选用阻燃PBT工程塑料，耐热性好，在风机自身电机发热或者周边设备高温环境下不会出现形变；四角安装位可以选配橡胶减震钉，把风机转动产生的微小振动和机箱壳体隔离开，避免振动传递产生共振异响。

　　在三维结构校核阶段，可以把该风机模型直接导入整机设备装配体中，核对安装孔位与机箱预设孔的同轴度，校验扇叶转动范围内是否和周边线缆、鳍片、结构件发生干涉，同时模拟风道走向：确认风机进风侧没有被线缆、挡板遮挡，出风侧正对需要散热的发热元件，让轴向气流可以完整穿过热交换区域，避免出现通风短路、热风在腔内循环的问题。对于做电子设备结构设计、散热系统选型的工程师来说，这个完整还原外形和安装尺寸的风机模型，可以直接作为标准件调入设计库，不用再自行测绘建模，大幅缩短整机结构设计的周期。
