80毫米直流无刷轴流散热风扇结构

　　这款80毫米方形轴流风扇属于电子设备风冷系统中的基础执行部件，常见于工控机柜、服务器机箱、通信电源、变频器、台式计算机以及小型自动化控制柜内部。它的作用不是承担复杂机械传动，而是在受限空间内建立稳定气流，把PCB板、功率器件、散热器翅片和电源模块周围积聚的热量带走。对于结构工程师而言，这类小风扇虽然外形简单，却直接影响设备的通风路径、噪声水平、安装间距和维护方式，因此在整机布局阶段就需要把外形包络、安装孔位、出线方向和气流方向纳入校核。

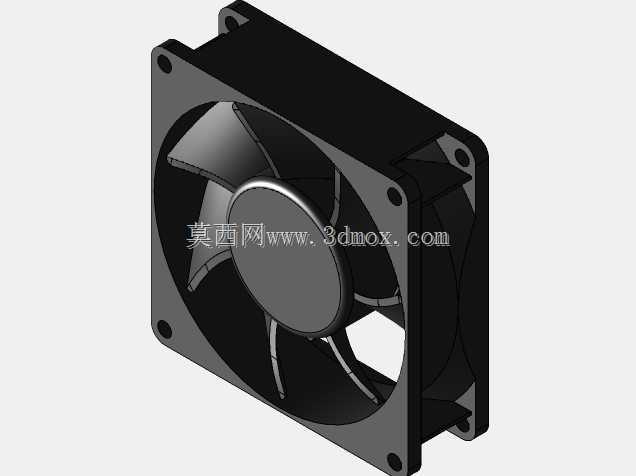

　　风扇外框采用正方形薄壁壳体，四角设置安装孔，便于通过螺钉固定在机箱面板、支架或散热器外侧。80毫米级风扇的优势在于边界尺寸规整，能够在面板开孔、导轨侧板和密集电子元件之间形成标准化安装接口；同时，方形框架比圆形风筒更容易贴合机箱壁面，减少侧边漏风。建模时需要重点表达外框四角的沉孔或通孔区域、框架厚度、中心轮毂、叶片曲面、支撑筋以及出线位置。这些特征在实际装配中都会影响干涉检查，尤其是风扇与线束、电容、散热片、防护网之间的间隙，不能只看正面投影，还要沿轴向核对旋转区域和导线弯折空间。

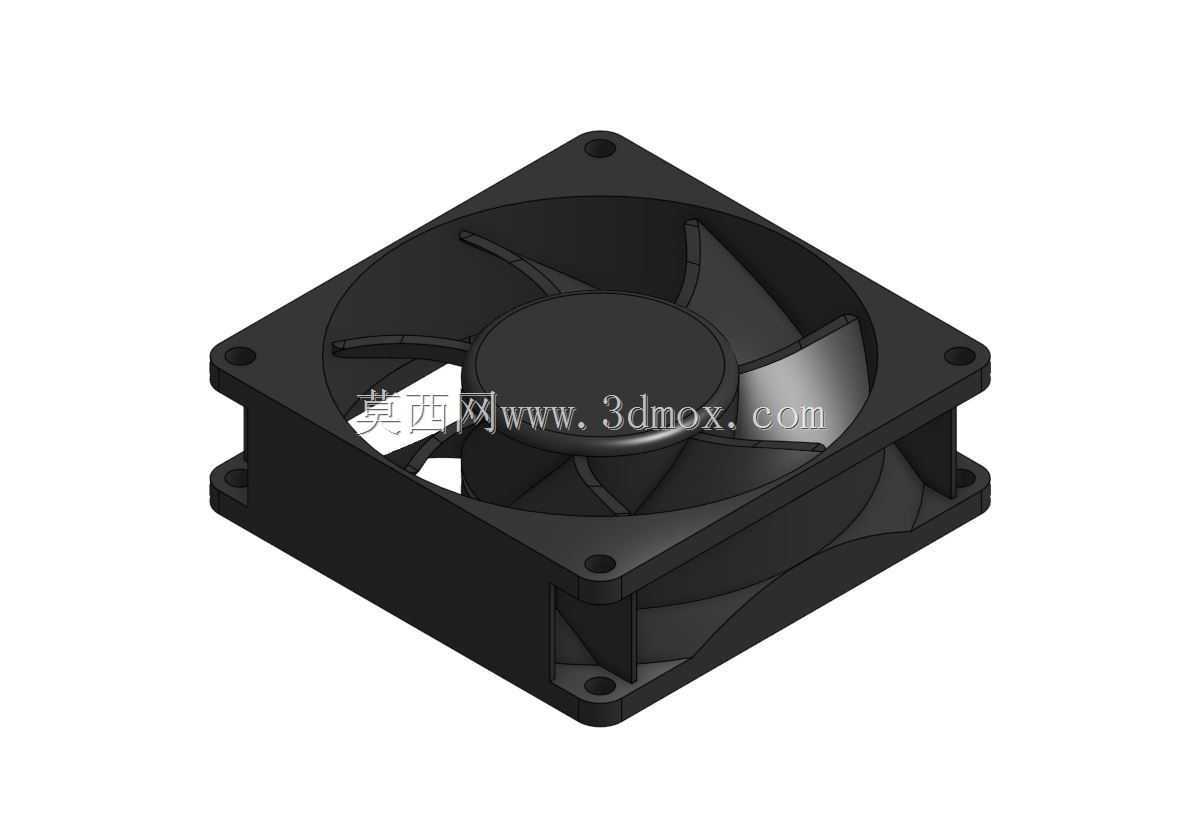

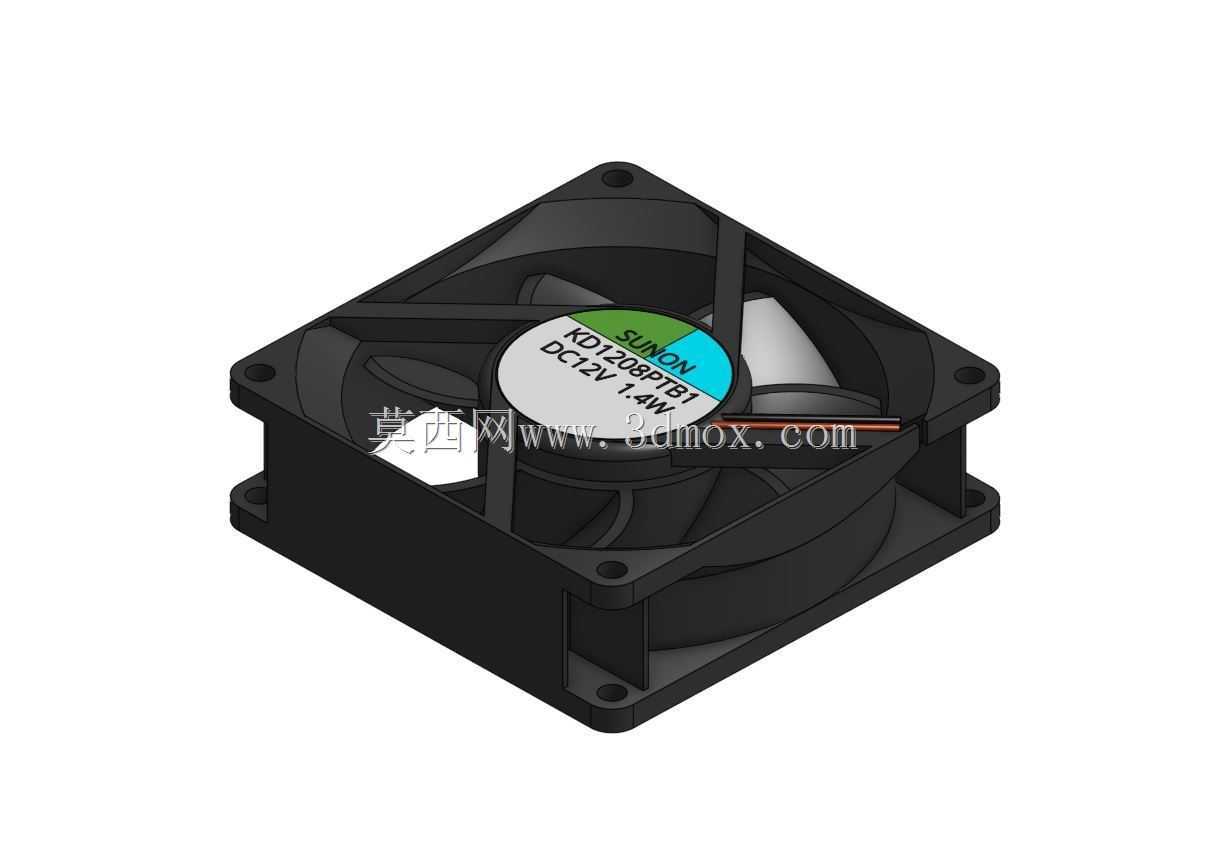

　　轴流叶轮位于框架中央，叶片沿轮毂周向分布，通过旋转推动空气沿风扇轴线方向流动。轮毂内部对应无刷直流电机的安装空间，外部标签区域可体现额定电压、功率和型号识别信息。叶片与外框之间保留较小径向间隙，这一间隙关系到气流回流损失和运转安全性：间隙过大，会降低送风效率；间隙过小，则对制造公差、热变形和异物侵入更敏感。三维结构表达中，叶片前缘、后缘、叶根过渡和叶尖与框壁的关系都应保留，不能把叶轮简化成普通圆盘，否则后续做风道示意、装配动画或3D打印验证时会丢失关键形态。

　　风扇的支撑结构连接外框与中心电机座，通常由若干径向筋条构成。筋条既要承受电机和叶轮重量，又要尽量减少对出风的阻挡。实际设备中，支撑筋的角度和数量会影响气流紊流与噪声传播，尤其在风扇紧贴散热器翅片或防护网时，叶片通过频率可能与筋条、网孔产生叠加噪声。结构设计时需要在强度、风阻和噪声之间取舍。对于选型人员来说，不能只关注风扇标称风量，还要结合系统阻抗判断工作点：同一风扇在自由空气状态下与安装在高阻力滤网、密集翅片或狭窄风道后的实际风量差异明显。

　　在电气设备内部，这类12V直流风扇多用于低压供电场景，可由主板、电源模块或控制柜直流回路供电。无刷电机结构取消了电刷摩擦接触，运行寿命和可靠性相对较高，适合长期连续通风。风扇引出线一般从框架一侧伸出，布线时应避免导线跨过叶轮旋转区域，也不宜紧贴高温功率器件。若设备存在振动，线束需要预留固定点和弯折半径，接插件位置应便于检修。对于需要判断风向的装配场景，框架上的气流标识和叶轮朝向不能省略，因为正装与反装会改变冷风进入和热风排出的路径。

　　从安装边界看，80毫米风扇适合布置在机箱侧板、后门、顶部或前部进排风位置。正面进风时，外侧应保留足够吸入空间，不能紧贴墙面或被线缆遮挡；后侧出风时，也应避免气流立即撞击高密度元件。若用于CPU或功率模块散热，风扇通常与铝制翅片散热器组合，气流穿过翅片后带走热量；若用于机柜通风，则常与防尘网、百叶窗或过滤棉配合，此时需要考虑滤网积尘后阻力上升带来的风量衰减。

　　建模思路上，应先建立方形外框和四角安装基准，再确定中心轮毂轴线与叶片旋转域；叶片可按周向阵列形成完整叶轮，支撑筋与电机座按照实际连接关系建模；标签、引线和框架边角细节用于增强工程展示的真实感。装配检查时，要同时核对螺钉长度、风扇厚度、面板开孔、线束出口、旋转间隙和防护网距离。这样完成的风扇结构不仅可用于电子产品散热布局，也能作为风冷设备、教学演示和虚拟样机中的通用通风部件。
