美蓓亚NEMA17混合式步进电机测绘结构

　　这台NEMA17规格混合式步进电机的测绘对象来自Martin MAC 2000 Wash舞台摇头染色灯的报废整机，属于灯具内部颜色盘、图案盘、变焦模组或调光机构中常见的小型执行元件。舞台灯具在长期巡演、吊挂、频繁换色和定位动作中，对电机的体积、定位重复性、低速保持能力和接线可靠性都有较明确要求；这类电机虽然功率不大，但需要在紧凑腔体内完成角度控制，并通过减速或直连机构带动薄片轮、遮光片、透镜架等轻载部件。

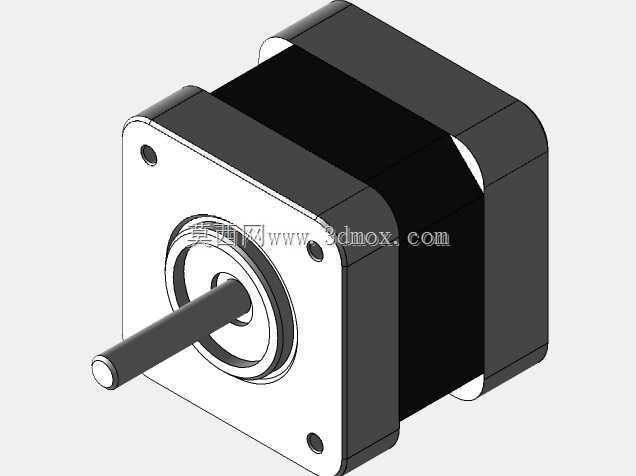

　　从结构外观看，模型按照实物外形还原了方形法兰、前端止口、中心输出轴、层叠定子壳体以及后侧接插区域。NEMA17安装界面的核心价值在于法兰孔位和外形边界具有较强通用性，工程师在灯具、小型自动化平台、3D坐标机构、教学设备、医疗辅助装置里选型时，可以优先依据安装孔距、轴伸长度和轴径判断空间干涉。该实物轴部长度约38.5毫米，建模时按25毫米量级的轴伸表达，这种处理更适合作为设备布局阶段的外形参考：既保留了长轴穿过支架或联轴器的空间关系，也提醒设计人员不能直接把测绘轴长当作最终采购尺寸。

　　电机前端方形法兰承担主要安装定位作用，四角沉孔用于螺钉固定，中央圆形凸台可与支架孔形成径向配合。实际装配中，法兰面应与安装支架保持贴合，避免单侧受力造成电机壳体翘曲；输出轴与负载连接时，不宜直接承受较大径向载荷，带轮、齿轮或联轴器应尽量靠近轴承支撑位置。若用于舞台灯色轮驱动，轴端通常配合小齿轮、同步轮或限位套，装配间隙要兼顾转动顺畅与回程控制；若用于直线推送机构，则应通过联轴器或导向件隔离偏载，不能让电机轴充当导轨。

　　中段黑色区域对应电机定子绕组和层叠铁芯外部轮廓，上下金属端盖把转子、轴承和定子结构封装在内部。混合式步进电机依靠脉冲信号实现分步转动，特点是低速扭矩较大、停止位置具有保持力矩，适合开环定位场景。与普通直流减速电机相比，它不需要连续高速旋转，而是更强调按指令走到指定角度；在灯具效果轮上，这种特性可以让色片、图案片准确停在光轴中心，也能在多档位机构中减少复杂反馈装置。

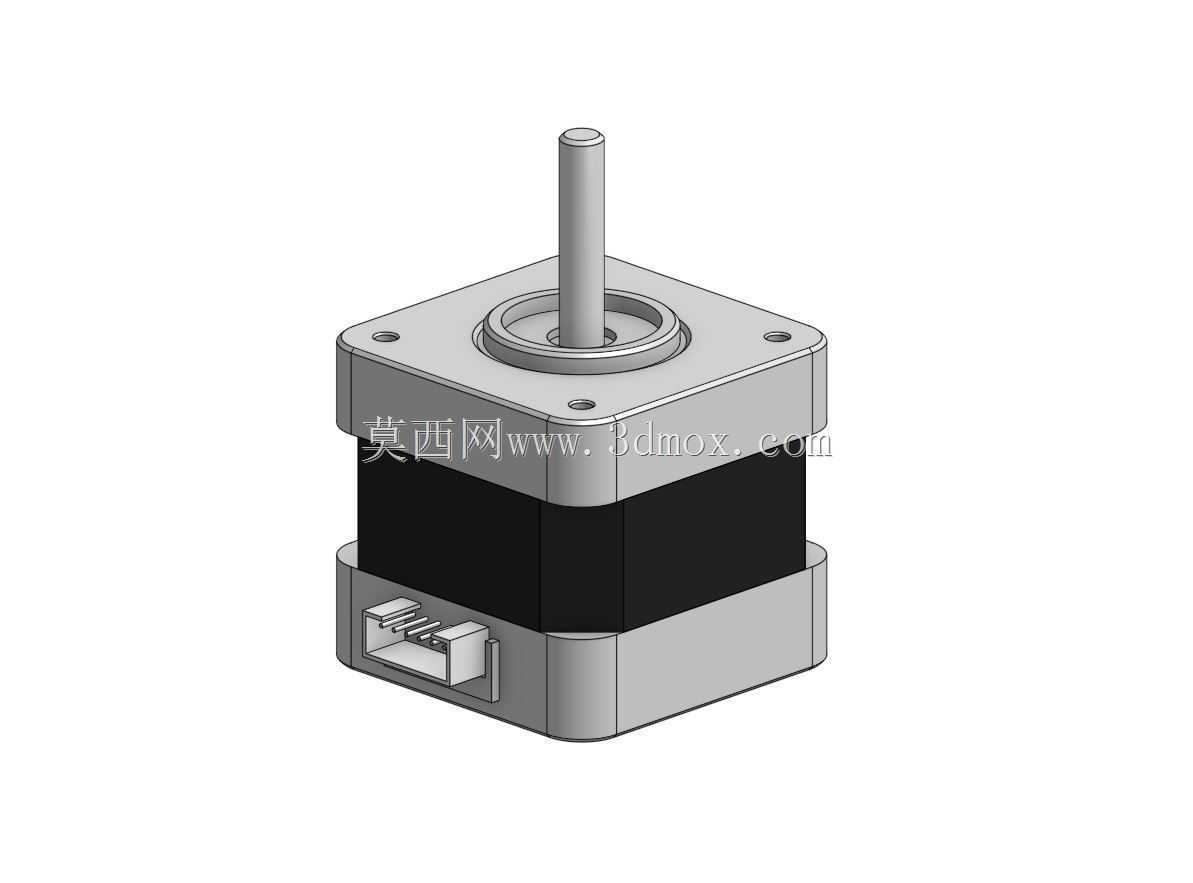

　　后侧接插件是建模时不能忽略的细节。舞台灯具内部线束密集，维护时经常需要拆装灯头模块，插接式接线比焊接引线更便于更换。模型中保留了插座外形和相邻壳体边界，可用于检查线束弯曲半径、插头插拔空间以及附近钣金件是否遮挡。三维布线时，插头外侧应预留手指或工具操作区域，线束走向不能贴住运动部件，也不能在灯头摇头过程中被拉扯。对于设备结构工程师来说，这类接口区域往往比电机本体更容易在装配后期发生干涉，因此在总体布局早期就把插头高度、宽度和出线方向纳入数字样机，有明显工程意义。

　　设计思路上，该模型并不追求表达内部绕组匝数、磁钢极性或齿槽细节，而是把重点放在设备集成所需的外部轮廓：法兰安装面决定支架孔位，中心轴决定传动连接，机身宽度决定腔体净空，后端插件决定线束与维护空间。进行机构设计时，可以先以该模型作为占位件，校核电机与光源、透镜筒、色轮轴、风扇、钣金支架之间的距离；待具体供应商确定后，再用正式厂家样本替换关键尺寸。需要注意的是，不同厂家的NEMA17电机虽然安装界面相近，但机身长度、电流、扭矩、出线方式和轴端形态可能不同，测绘模型不能替代规格书。

　　在安装边界方面，方形法兰周围要留出螺钉装入空间，尤其是灯体内部采用深腔结构时，螺丝刀或电批的操作角度需要提前验证。电机下方和侧面应避免紧贴热源，舞台灯具功率密度高，灯泡、驱动板和散热风道附近温度较高，步进电机长期处于高温环境会影响绕组寿命和扭矩稳定性。若附近有风扇风道，可让电机表面处于导流区域，但不能让线束阻挡风路。机身与相邻塑料件之间也应保留热膨胀和振动间隙，防止运输过程中摩擦异响。

　　从应用扩展看，同一安装规格的电机也常见于小型雕刻机、送料机构、相机云台、实验台转位装置和自动阀门控制。选型时不能只看法兰代号，还要结合所需保持转矩、脉冲细分、驱动电压、转动惯量匹配和负载速度综合判断。该测绘结构的价值在于把真实报废件的外部比例、接口位置和安装关系沉淀为可复用的三维参考，使设计人员在方案阶段就能发现轴伸过长、插件干涉、维修空间不足等问题，减少后续样机返工。
