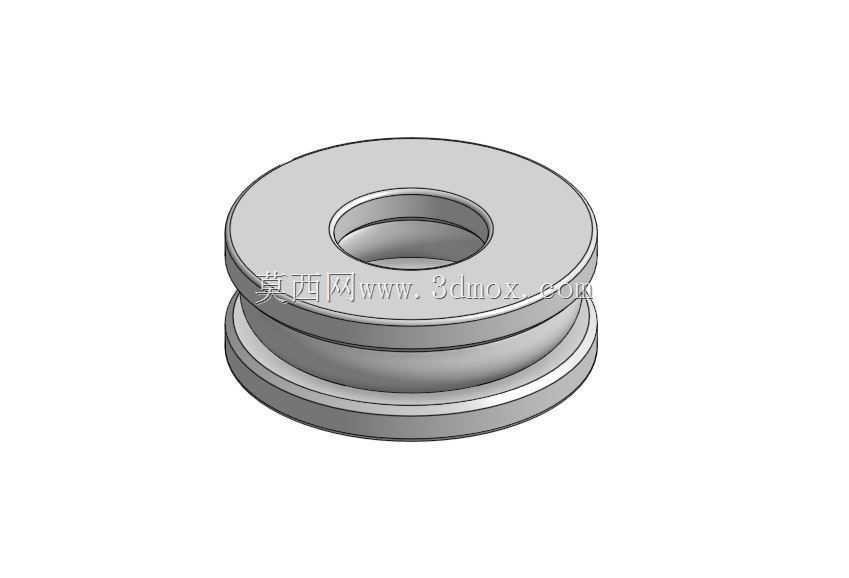

51100型单向推力球轴承三维结构

　　在立式泵、低速卷扬、机床主轴定位端、阀门执行机构以及各类需要承受纯轴向载荷的传动节点中，推力球轴承是最常被选用的止推支承形式之一。51100属于单向推力球轴承系列，其结构本身并不承担径向载荷，核心作用是把沿轴线方向作用的压紧力、自重或工作反力可靠地传递到机座端面上，同时允许轴相对于壳体做低速旋转或小幅摆动。

　　从实际装配关系看，这类轴承由轴圈、座圈、钢球与保持架组件三部分组成。轴圈内孔与轴颈配合，随轴一起转动；座圈外径装入轴承座孔，通常取间隙配合，静止于机座一侧；钢球被保持架均匀分隔，在轴圈与座圈的滚道之间形成点接触滚动副。与深沟球轴承不同，推力球轴承的滚道为平面环形槽，接触角接近90度，因此轴向承载能力直接对应钢球数量、滚道曲率与材料接触强度，径向方向则不具备约束能力。选型时若轴系同时存在明显径向力，必须搭配深沟球轴承、调心滚子轴承或圆锥滚子轴承共同支承，不能单独依靠推力球轴承维持轴的径向位置。

　　建模过程中需要重点还原几个工程特征。首先是轴圈与座圈的厚度差和内外径差：轴圈内孔较小、外径略小于座圈外径，座圈内孔则明显大于轴径，这种“错口”结构保证安装时轴圈贴轴、座圈贴座，不会发生互换装反。若三维装配中把两片垫圈画成完全相同的平板，后续出工程图时就无法表达配合边界，也容易误导现场装配。其次是滚道槽的截面形状，滚道并非简单平面，而是与钢球半径相匹配的弧形沟道，沟道曲率略大于钢球半径，使接触区形成合理的椭圆应力分布；沟道中心圆、沟深和沟道边缘倒角共同决定钢球的运转轨迹与装球空间。第三是保持架，51100小尺寸推力球轴承常采用冲压钢保持架，兜孔均匀包住钢球，既限制钢球间距，又避免钢球相互摩擦；保持架在轴向留有微量浮动间隙，以补偿座圈与轴圈之间的相对偏摆。

　　安装边界方面，推力球轴承对支承面的平面度和垂直度较为敏感。轴肩端面与轴承座孔端面必须平行，压紧圈应均匀压在轴圈或座圈的端面上，不能通过滚动体传递安装力。若支承面倾斜，钢球会在滚道边缘产生局部过载，运转时出现发热、剥落和噪声。三维布局时应在轴承两侧留出足够的压盖空间、润滑空间和拆卸空间：一侧通常用轴肩定位轴圈内孔，另一侧用锁紧螺母或轴用挡圈限制轴向窜动；座圈则靠端盖或轴承座台阶限位。对于低速、轻载工况，可采用脂润滑，端盖处设置油封或防尘盖；对于油浴润滑场合，要在座圈外围留出回油通道，避免搅油损失过大。

　　从使用场景看，51100这类小型号推力球轴承常见于低速立式转轴、吊钩滑轮组、压力机构支点、离合器分离机构、家具回转装置以及轻工设备的轴向定位部位。它的优势在于结构简单、轴向高度小、装拆方便、成本低，适合单向轴向载荷；缺点是极限转速较低，对安装偏斜敏感，且不能限制径向位移。设计轴系时，通常先根据轴向工作载荷、转速、预期寿命和静安全系数计算所需额定动载荷，再确定轴承型号；随后在三维模型中校核轴圈与轴颈的配合公差、座圈与座孔的配合公差、轴肩圆角与轴承倒角的干涉关系，以及压盖螺栓是否与保持架发生摩擦。

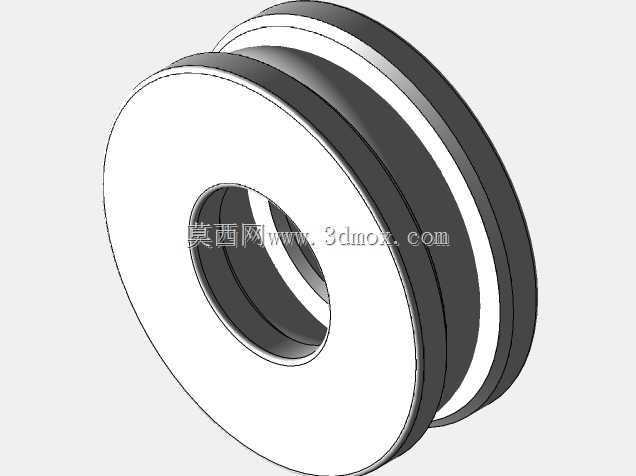

　　模型在外形表达上应完整呈现环形垫圈的层叠关系、中央通孔、滚道圆弧和钢球阵列，使结构工程师能够直接用于装配干涉检查、剖切示意和维修培训。旋转体特征可通过草图回转生成，钢球按节圆圆周阵列，保持架兜孔与钢球之间保留合理间隙；装配体中应区分轴圈、座圈、钢球、保持架的材料与颜色，便于在BOM明细和爆炸视图中识别。通过这样的建模处理，既能清晰表达单向推力球轴承的止推原理，也能为后续选型校核、安装指导和二维工程图输出提供可靠的几何基础。
