Nema17闭环步进电机高精度结构设计

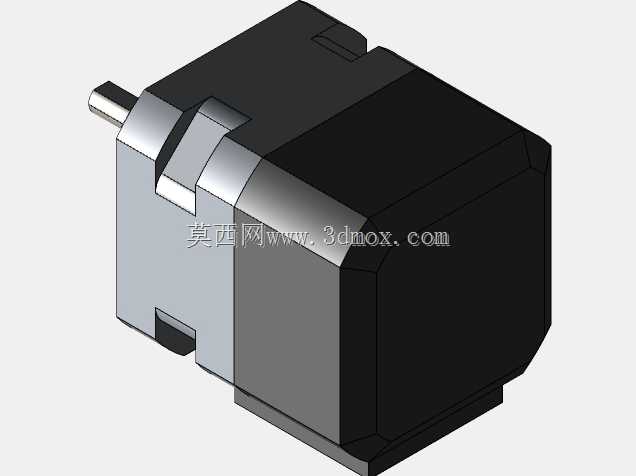

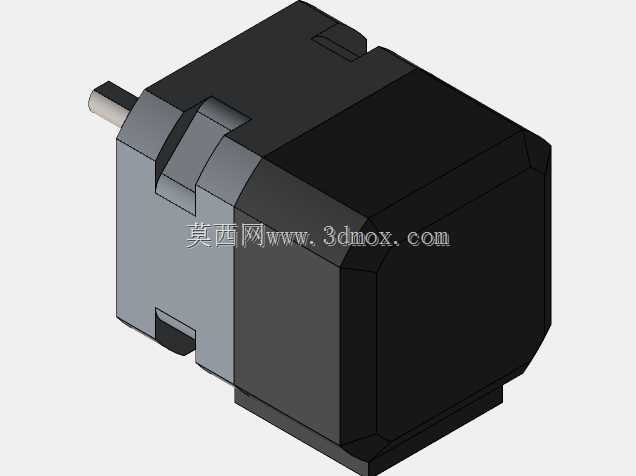

这款Nema17规格的闭环步进电机，是面向小型自动化设备高精度定位需求开发的动力执行元件，在桌面级3D打印机、小型数控雕刻机、电子元件贴装设备、实验室自动化采样装置、小型机械臂关节驱动等场景中有着广泛应用，能够解决传统开环步进电机丢步、定位精度不足、高速扭矩衰减明显的痛点。从实际用途来看，它可以在设备运行过程中实时反馈转子位置信号，配合驱动控制器形成位置闭环，即使在负载突变的工况下也能保证定位精度不丢失，不需要额外加装外部限位开关做原点复位，大幅简化设备的电气布线与调试流程。产品功能特性上，它集成了1000线分辨率的光电编码器，能够实现每转4000个脉冲的位置检测精度，扭矩输出覆盖13Ncm到18Ncm区间，低速运行时振动噪音远低于同规格开环步进电机，高速段扭矩衰减幅度控制在15%以内，适配绝大多数小型自动化设备的动力需求。设计思路上，整体采用一体化集成结构，将编码器模块与电机本体做同轴内嵌设计，没有额外的外置编码器安装支架，既缩减了整体轴向尺寸，也避免了外置编码器安装不同心带来的检测误差；外壳采用高强度工程塑料与压铸铝结合的结构，后端黑色部分为编码器屏蔽罩，能够隔绝外部电磁干扰对位置检测信号的影响，前端灰色部分为电机定子的散热壳体，表面做了防滑棱设计，既方便安装时的夹持操作，也能增加散热面积提升持续运行的负载能力。外形尺寸与安装边界完全遵循Nema17标准安装规范，安装孔距为31mm，输出轴直径5mm，轴伸长度24mm，整体截面尺寸为42mm*42mm，轴向总长度控制在40mm左右，能够直接替换同规格的开环步进电机，不需要修改设备原有安装孔位，适配性极强；出线端采用侧出式设计，预留了足够的线缆弯曲空间，不会和设备周边的结构件产生干涉，安装时只需要保证输出轴与负载传动轴的同轴度在0.1mm以内，即可稳定运行。
