Ramsbottom式闸板底部安全阀结构设计

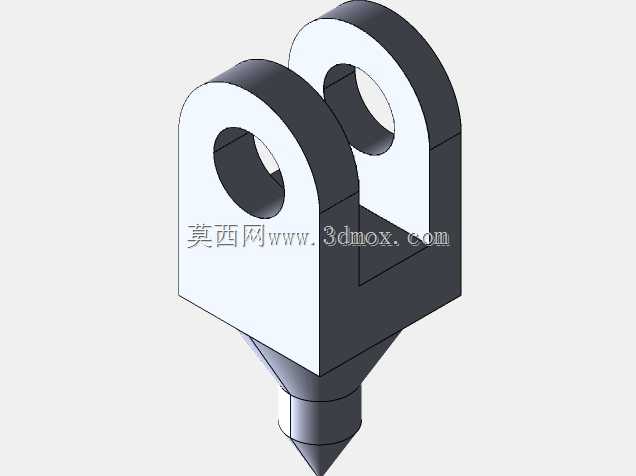

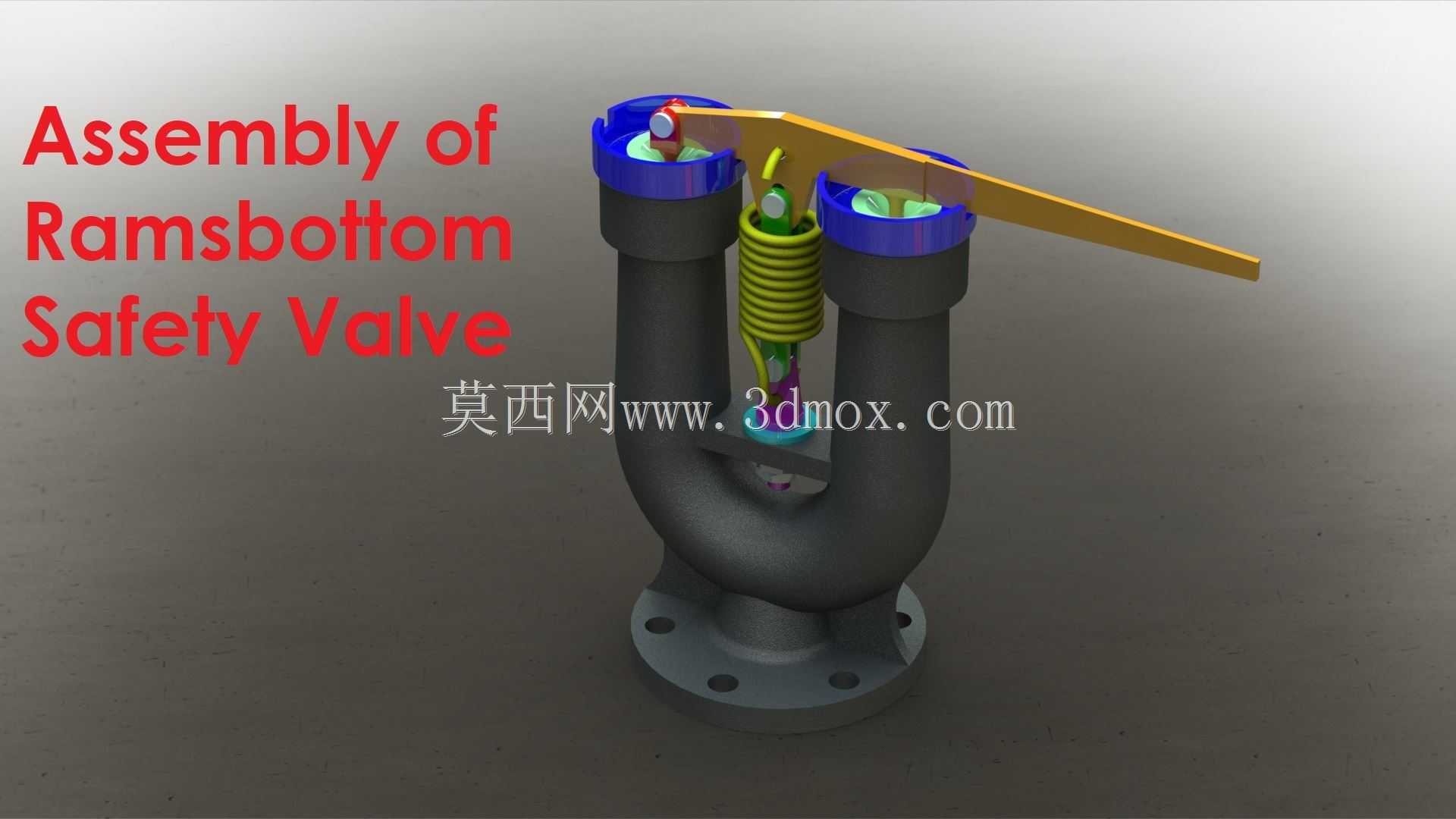

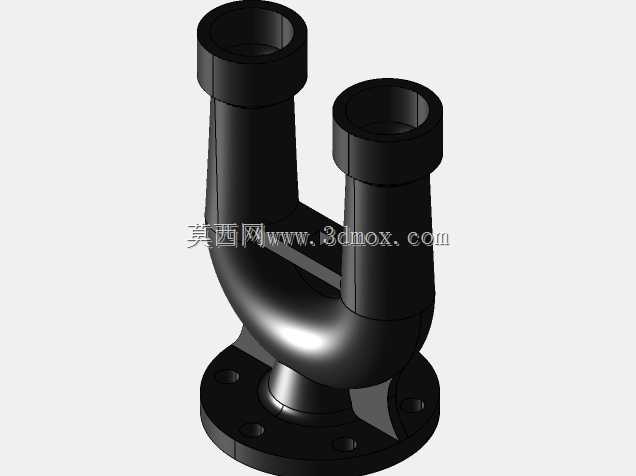

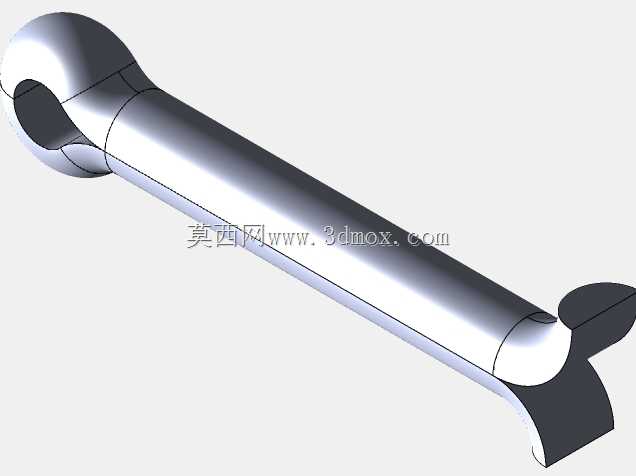

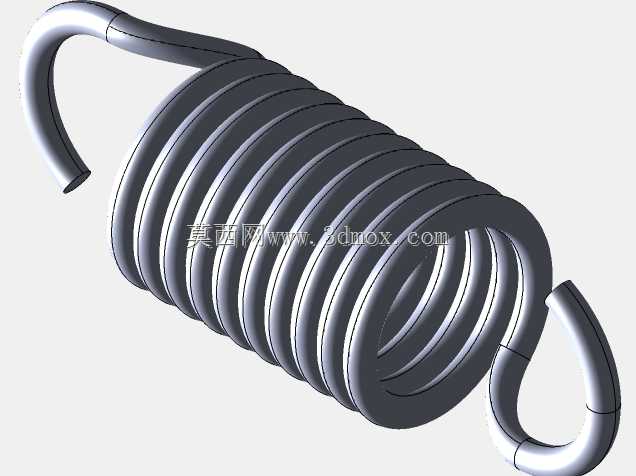

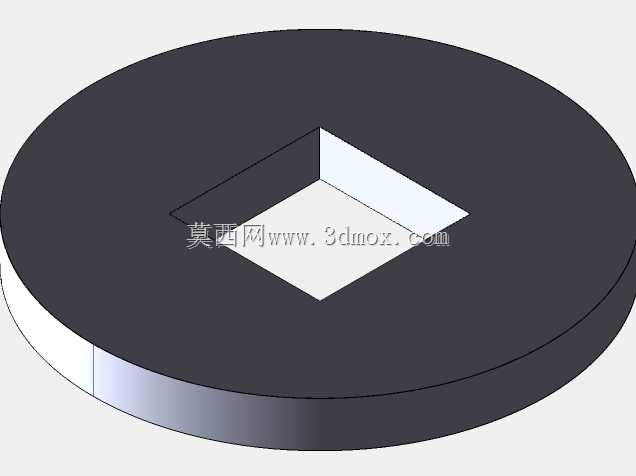

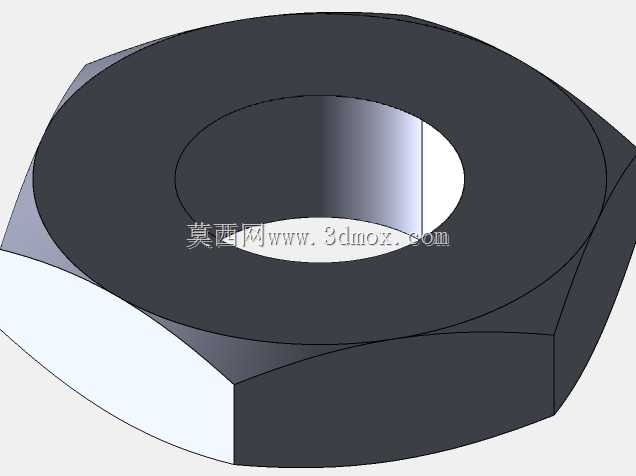

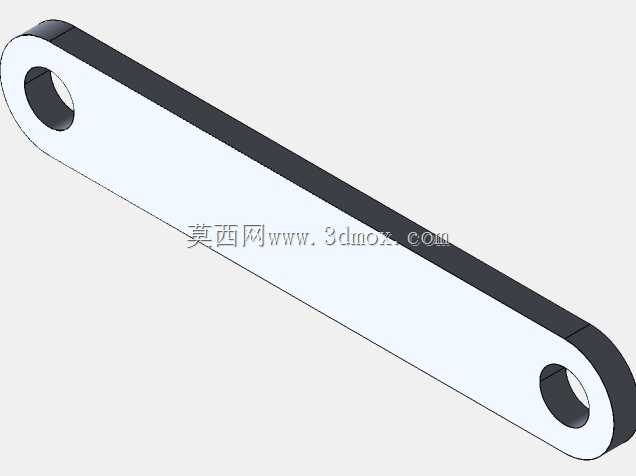

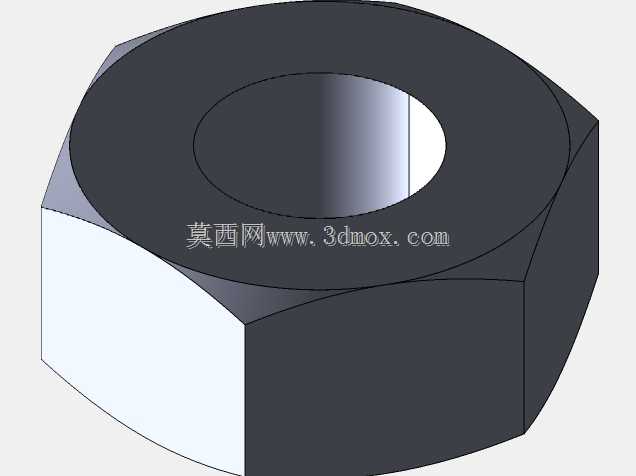

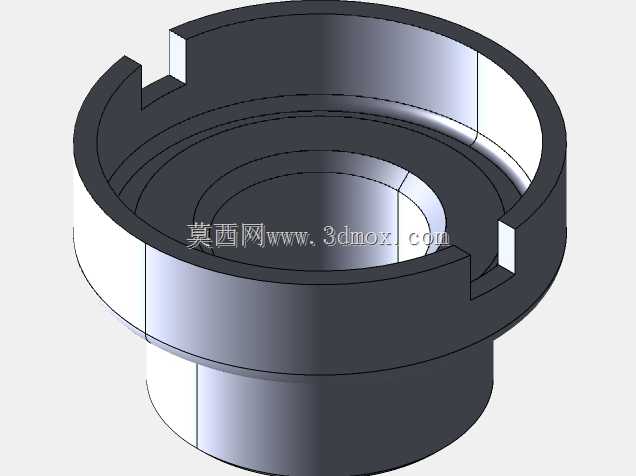

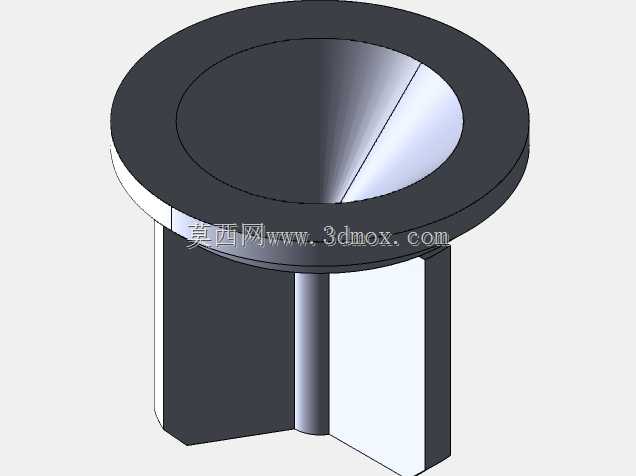

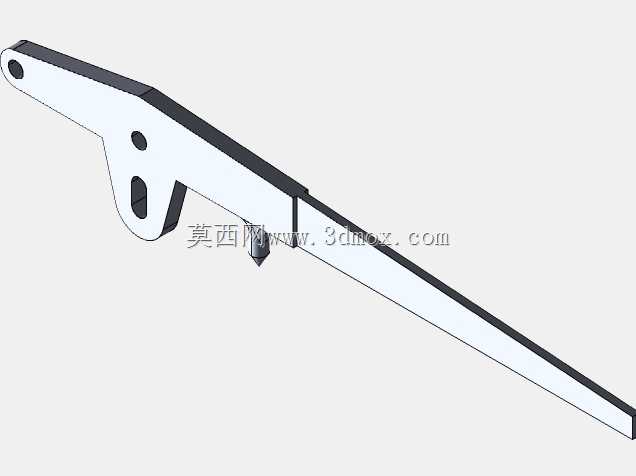

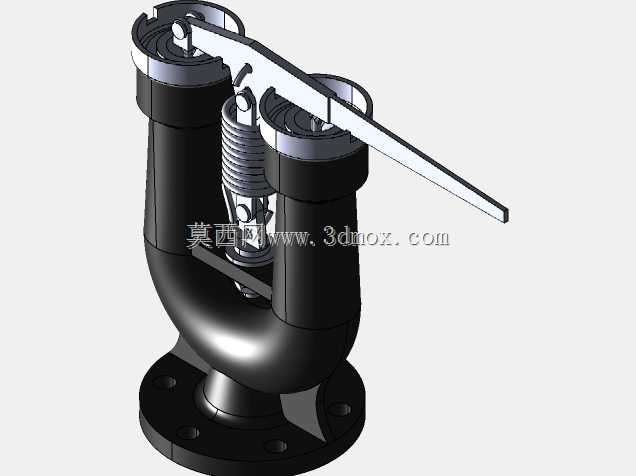

这款闸板底部安全阀是工业承压系统中关键的超压防护部件，核心应用于蒸汽锅炉、压力容器、工业流体输送管线等场景，当系统内部压力超过设定阈值时自动开启泄压，压力回归安全区间后自动闭合，避免设备因超压发生爆裂、泄漏等安全事故，是承压类设备合规运行必备的安全防护装置。该款为Ramsbottom结构的双通路阀体设计，区别于常规单通路安全阀，双进单出的U型流道结构可在大流量泄压场景下快速排出多余介质，大幅降低泄压过程中的压力波动，避免系统压力骤降引发的生产工况紊乱。阀体底部采用标准法兰连接结构，法兰盘上的安装孔位严格匹配通用工业管线的对接标准，安装时可直接与管线法兰盘通过螺栓紧固，无需额外定制转接构件，安装边界适配多数中低压工业管线的安装空间要求，整体结构紧凑，无需占用过大的安装操作空间。设计层面采用杠杆与弹簧组合的触发结构，杠杆结构放大了介质压力对密封闸板的作用力，搭配设定好预紧力的弹簧组件，可精准控制泄压触发压力值，同时保证闭合状态下的密封性能，避免正常工况下的介质泄漏。阀体内部流道做了圆弧过渡处理，减少介质流动过程中的阻力与湍流冲击，降低泄压过程中的振动与噪音，同时延长阀体自身的使用寿命。各组件之间采用销轴、连杆、螺母的模块化连接方式，后期维护时可快速拆解更换磨损的密封件、弹簧等易损部件，无需整体更换阀体，有效降低设备全生命周期的维护成本。密封闸板与阀座的配合面做了高精度贴合处理，保证长期反复启闭后的密封可靠性，适配蒸汽、水、低腐蚀性工业流体等多种介质的使用需求，可覆盖多数常规工业承压场景的安全防护需求。
