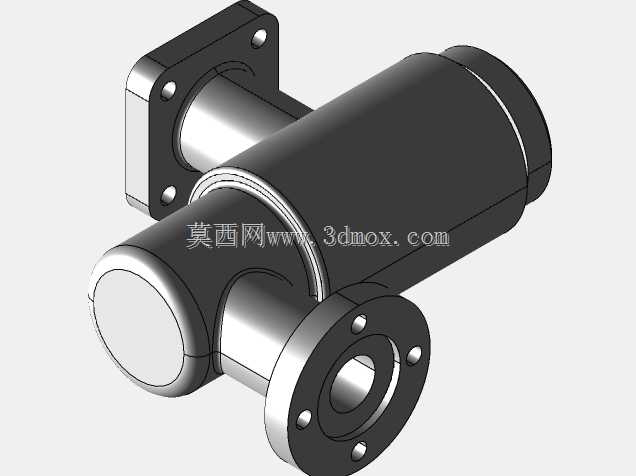

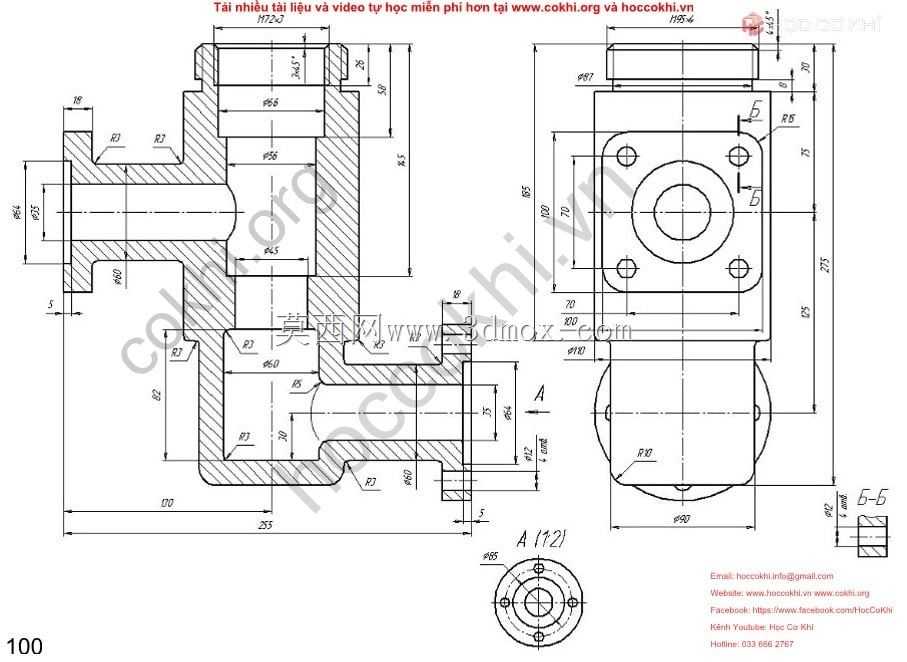

直角通径多接口法兰连接阀体结构

这类直角通路的阀体结构，主要应用在工业流体管路系统中，承担介质流向切换、通路转接的核心作用，常见于液压动力回路、化工输送管线、给排水系统以及小型设备的气路控制单元中，能够在有限的安装空间内完成管路90度转向的连接需求，减少管路弯折带来的流体阻力损失，同时集成多组连接接口，可同时对接不同通径的外接管路，简化管路布局的复杂程度。从功能特性来看，该阀体采用一体式实心结构设计，内部流道经过平滑过渡处理，能够有效降低介质流经时的紊流现象，减少压力损耗，外壁设置的多组法兰安装位带有均匀分布的螺栓孔，可通过标准紧固件实现与外接管路、端盖的密封连接，保证管路系统的承压密封性，避免介质泄漏风险。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸控制紧凑，直角两端的接口中心距、法兰端面的安装孔位间距都严格遵循通用管路连接的标准规范，能够直接适配现有常规规格的管路配件，无需额外定制转接件，降低现场安装的改造成本。外形结构上，阀体主体采用直角L型布局，三个方向分别设置不同通径的连接接口，其中垂直向上的接口为法兰式连接端，水平方向的接口为外螺纹配合法兰压紧结构，底部接口同样采用法兰连接形式，各接口的同轴度、端面垂直度都在设计中做了严格公差约束，保证安装后管路对接的同轴精度，避免出现安装应力导致的阀体变形或密封失效问题。阀体的壁厚设计经过承压能力校核，在满足额定工作压力要求的前提下尽可能优化壁厚分布，既保证整体结构强度，又控制整体重量，外壁的加强结构设置在应力集中的转角位置，提升阀体长期承压使用的结构稳定性，避免长期受介质压力冲击出现开裂变形问题。这类结构的阀体在实际应用中，可根据输送介质的特性匹配不同的密封件材质，适配水、液压油、低压气体以及部分弱腐蚀性化工介质的输送需求，广泛适配中小型工业设备的管路配套需求。
