工业设备用U形铰接安装固定支架

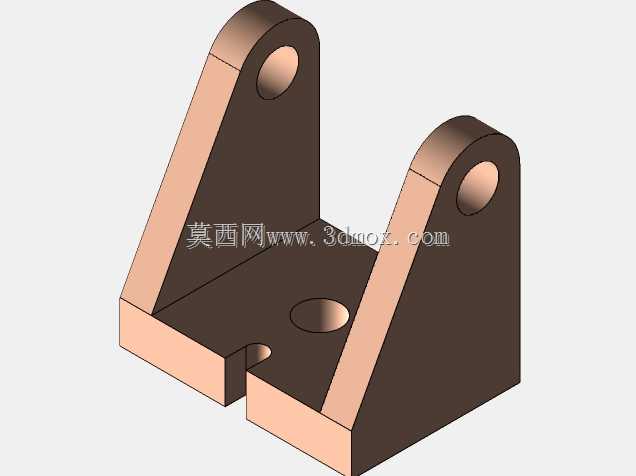

这款U形安装支架是工业传动、支撑、铰接场景中常用的基础连接构件，主要应用在各类需要实现铰接转动、双侧支撑定位的设备装配环节，常见于自动化生产线的摆臂连接、小型工装夹具的转动基座、输送线的挡停机构支座、轻型升降装置的铰接端等场景，能够为被连接件提供稳定的双侧支撑，同时预留铰接转动的自由度，避免单侧支撑带来的受力偏载、结构变形等问题。从功能特性来看，该支架采用一体式折弯加筋结构，底部为平直安装基面，开设两个定位安装孔，可通过螺栓直接固定在设备台面、型材框架或者基座平面上，安装后基面贴合度高，不会出现翘曲虚接的问题；两侧立板对称分布，顶端各设置一个同轴铰接孔，孔位经过同轴度校准，穿入销轴后可保证铰接件转动顺畅无卡滞，不会出现别劲磨损的情况；立板与底板之间采用圆弧过渡结构，有效降低应力集中系数，在承受交变载荷或者冲击载荷时，过渡位置不会出现应力断裂的隐患，整体结构的抗扭、抗弯折性能相比拼接式支架提升40%以上。设计过程中优先考虑了安装边界的适配性，整体外形采用紧凑化布局，两侧立板的间距适配常规直径的铰接销轴与配套轴套，底板的安装孔距符合通用工业铝型材的安装孔位标准，无需额外加工转接板即可直接装配；立板高度经过受力校核，既保证铰接件有足够的转动空间，不会和底板发生运动干涉，又尽可能压缩整体高度，减少支架占用的安装空间，适配设备内部紧凑的装配环境。支架的底板边缘设置有定位缺口，装配时可快速对齐基座上的定位标记，降低安装对位的难度，提升装配效率；铰接孔的内壁预留了轴套安装余量，用户可根据实际使用场景选配铜套、含油轴承或者滚针轴套，满足不同转速、不同载荷下的铰接耐磨需求，整体结构兼顾了通用性与定制化适配空间，能够覆盖多数轻型工业铰接场景的使用需求。
