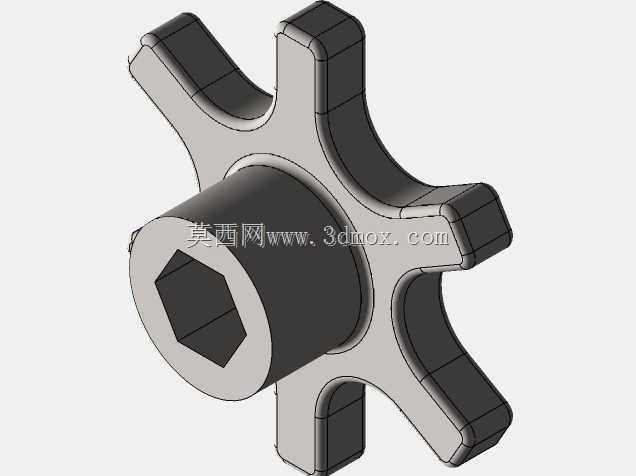

内六角孔六齿扇形调节旋钮结构

这款六齿扇形调节旋钮是手动调节类设备中常用的操作执行部件，广泛应用在小型工业设备的档位切换、流量调节、张紧度调整、定位锁紧等场景中，常见于小型实验装置、轻工生产设备、办公自动化设备、家用小型机电产品的操作端，作为操作人员与设备内部调节机构的交互媒介，无需额外辅助工具即可徒手完成调节操作，适配需要频繁手动调整参数、且调节力矩要求适中的工况。

从功能特性来看，该旋钮采用六齿外轮廓的扇形凸起设计，每一个凸起的棱边都做了圆弧过渡处理，既能够增大徒手旋转时的手指接触摩擦力，避免操作时打滑，又能去除尖锐边角提升操作安全性，即使手部沾有少量油污或粉尘，也能稳定施加旋转力矩。中心位置设计的内六角通孔是核心的动力传递结构，既可以直接套在配套的外六角调节轴上传递扭矩，也可以在需要更大锁紧力矩时，使用内六角扳手穿过孔位施加更大的操作力，兼顾徒手快速调节和工具辅助锁紧的双重需求。中心的圆柱凸台结构既可以提升旋钮整体的结构强度，避免齿根位置受力断裂，也能在安装时起到轴向定位的作用，保证旋钮安装后与设备面板的间隙均匀，旋转时不会出现偏摆晃动。

设计思路上，这款旋钮采用对称式六齿布局，旋转时每60度即可形成一个稳定的受力握持位置，操作人员无需刻意对准齿位即可快速抓握操作，适配不同操作习惯的使用需求。整体结构采用一体化成型设计，没有额外的拼接装配部件，既降低了生产制造的难度，也避免了长期使用后部件松动脱落的风险。齿部的厚度和凸台的高度经过合理匹配，在保证足够结构强度的前提下尽可能控制整体重量，减少旋转时的惯性力矩，让调节操作的手感更细腻，更容易精准控制调节的角度和位置。

从安装边界来看，该旋钮的中心内六角孔与配套轴径采用标准间隙配合，安装时直接套入轴端即可，可根据使用需求选择顶丝固定、过盈压装或者粘接等不同的固定方式。外轮廓的最大旋转直径适配常规设备面板的安装空间，安装后旋钮边缘与周边其他操作部件的安全距离充足，旋转操作时不会误触周边的其他按键或部件。整体轴向尺寸紧凑，不会过多占用设备内部的安装空间，即使是内部结构紧凑的小型设备也能顺利安装适配。
