SIP型2.54节距排阻网络阵列结构

该排阻网络阵列是电子电路领域常用的集成式电阻元件，采用SIP单排直插封装形式，2.54mm标准节距设计适配市面上绝大多数通用PCB板的通孔安装规范，在消费电子、工业控制板卡、通讯设备、仪器仪表等产品的电路设计中有着广泛应用场景，主要用于电路的上拉下拉、信号阻抗匹配、电平转换限流、多路信号分压等功能场景，相比独立直插电阻，集成式排阻能够大幅减少PCB板上的元件占用面积，降低批量焊接的工序复杂度，同时保证同组电阻参数的一致性，提升电路工作的稳定性。

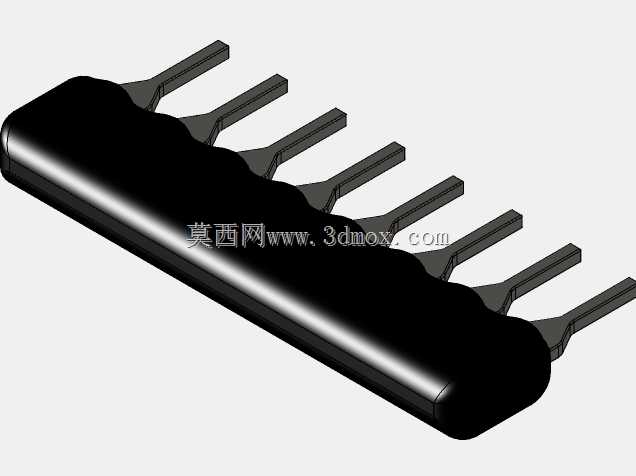

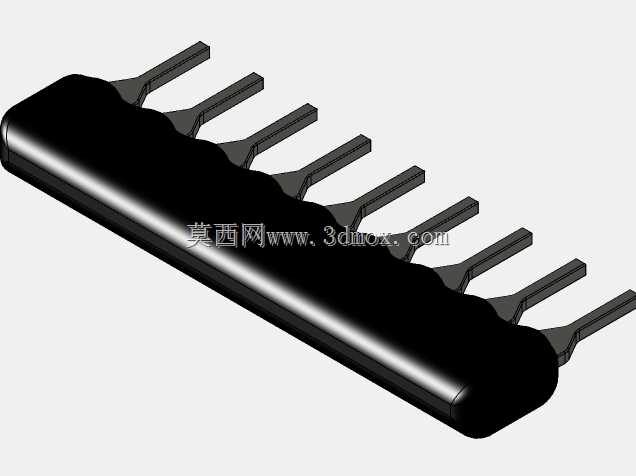

从产品功能特性来看，该款排阻将多颗参数一致的电阻芯片集成在同一封装内部，单侧引出直插引脚，引脚排布整齐，相邻引脚中心间距严格控制为2.54mm，适配标准2.54mm间距的排针座、面包板以及PCB通孔焊盘，安装时无需额外调整孔位，可直接完成插装焊接。产品外壳采用耐高温绝缘封装材料，能够耐受常规波峰焊、回流焊的高温环境，不会出现封装变形、引脚脱落的问题，同时绝缘外壳可以有效隔绝外界灰尘、潮气对内部电阻芯的侵蚀，提升元件在复杂工况下的使用寿命。

在设计思路层面，这款排阻采用对称式的引脚布局，整体为长条形圆角结构，外壳边缘做了圆弧过渡处理，既可以避免生产运输过程中边角磕碰造成的封装损坏，也能减少插装时尖锐边角对操作人员的划伤风险。内部电阻芯采用对称排布的方式，保证每一路电阻的引脚长度、内部连接路径长度一致，尽可能降低不同通路之间的参数偏差，确保多路信号传输时的阻抗一致性。引脚部分采用镀锡处理，具备优秀的焊接附着力与抗氧化能力，长期存放也不会出现引脚氧化难以焊接的问题。

从外形尺寸与安装边界来看，该排阻整体长度随内部集成的电阻路数对应调整，宽度与厚度控制在标准SIP封装的通用尺寸范围内，引脚伸出长度符合常规通孔插装的焊接要求，安装时占用的PCB板面积仅为同等路数独立电阻的三分之一左右，引脚的排布方向统一，插装时可以通过自动化插件机完成批量上料安装，大幅提升生产线的装配效率，同时紧凑的结构也让板卡的整体布局更加简洁，减少了板上走线的复杂度，降低电路信号串扰的概率。
