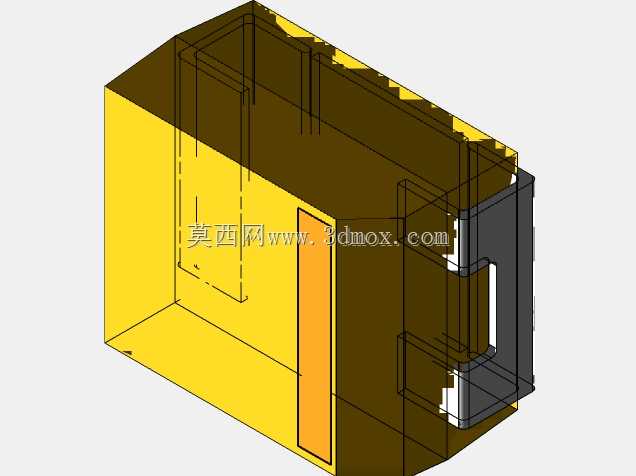

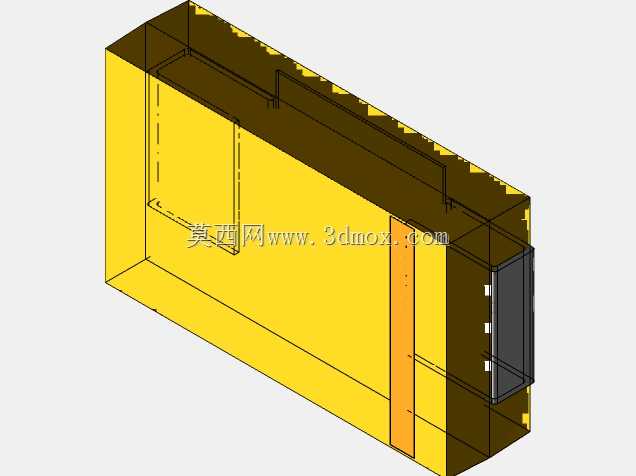

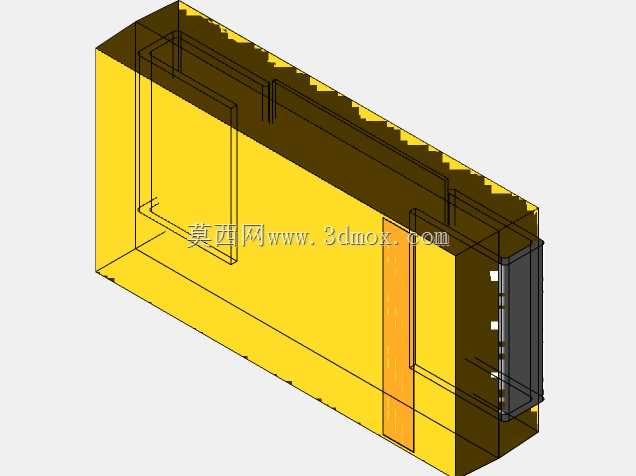

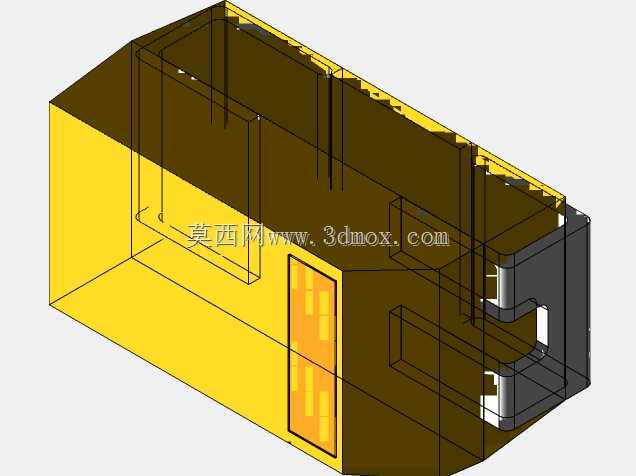

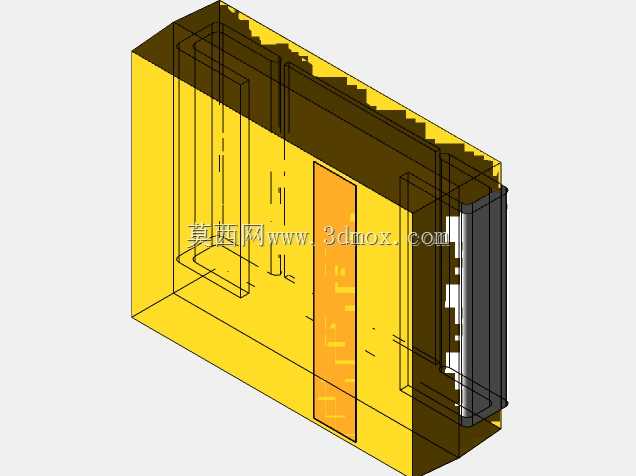

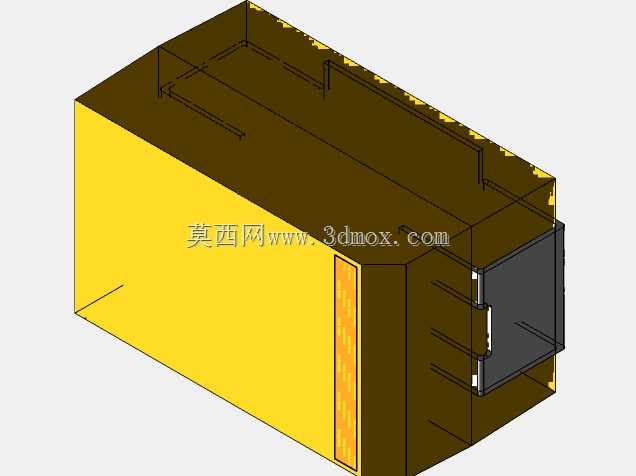

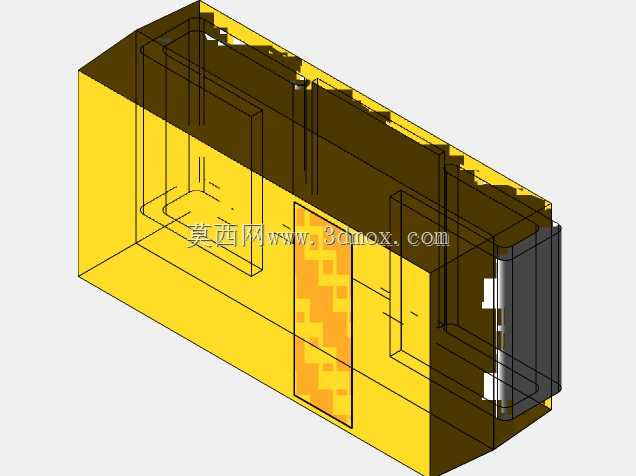

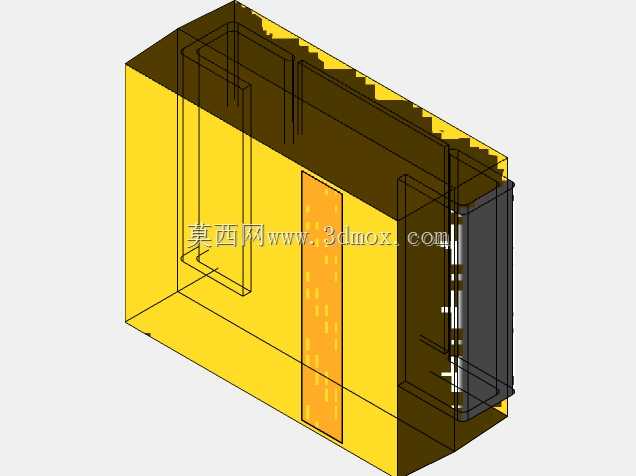

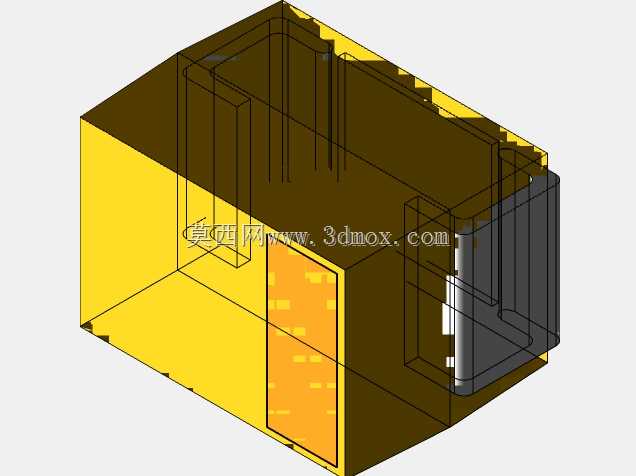

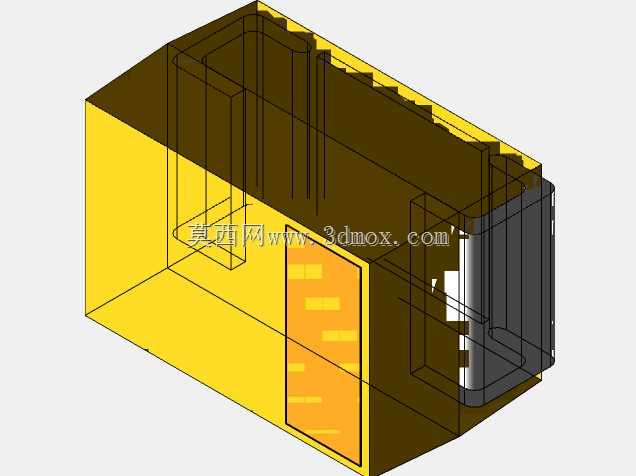

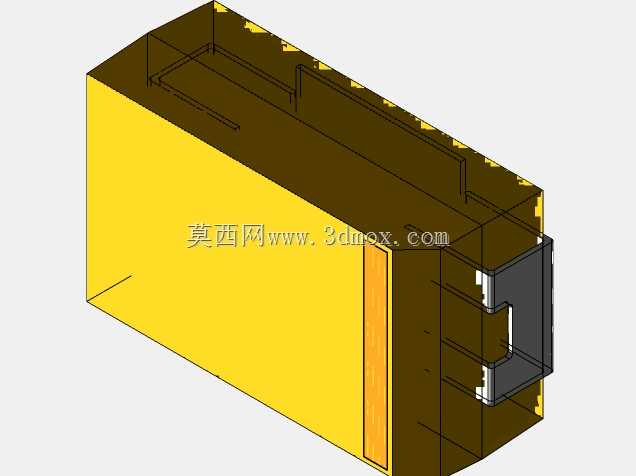

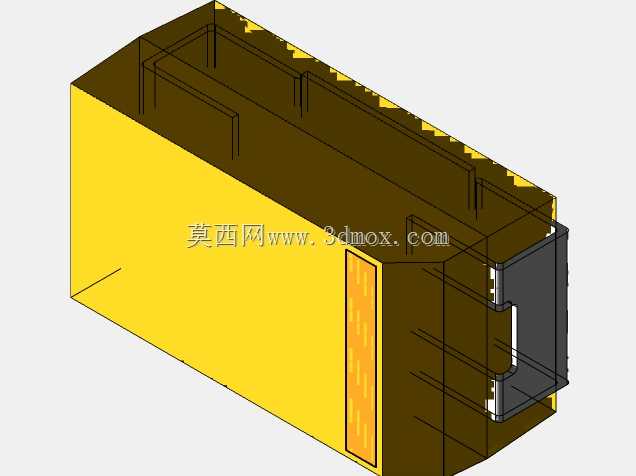

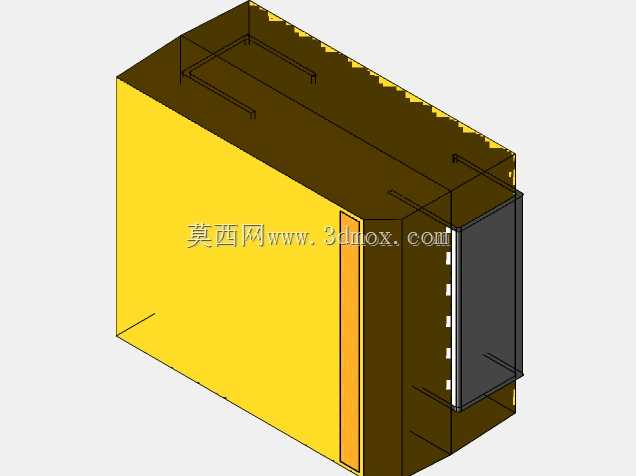

贴片钽电容器外壳结构三维设计

这款贴片钽电容器外壳结构，主要面向高密度表面贴装电子制造场景设计，是消费电子、工业控制板卡、通讯终端设备中钽电容元件的核心承载封装部件，能够在紧凑的板卡空间内为钽电容芯体提供可靠的机械防护、绝缘隔离与焊接定位支撑。在实际应用中，该外壳需要适配回流焊、波峰焊等主流SMT生产工艺，既要耐受焊接过程中的短时高温冲击，也要在设备长期运行过程中抵御温湿度变化、机械振动带来的应力影响，避免内部芯体出现移位、引脚脱焊、绝缘失效等问题。从功能特性来看，该外壳采用半包围腔体结构，一侧预留精准的引脚引出与焊接定位缺口，既能够完整包裹内部钽电容芯体与封装介质，避免芯体受外力磕碰出现损伤，也能通过外露的金属焊接端面与PCB焊盘形成可靠的电气连接与机械固定，外壳主体的绝缘结构可以有效隔绝相邻元件之间的爬电风险，提升板卡整体的电气安全性能。在设计思路上，这款外壳充分考虑了贴片元件小型化、轻薄化的发展趋势，在保证结构强度的前提下尽可能压缩壳体壁厚，最大化利用内部腔体空间容纳电容芯体，同时严格控制外形的尺寸公差，确保元件能够适配通用的贴片机吸嘴拾取要求，不会在高速贴装过程中出现吸持不稳、定位偏移的问题。外壳的边角做了微小的圆弧过渡处理，既能够避免生产转运过程中尖锐边角划伤操作人员、刮擦相邻元件，也能减少注塑或冲压成型过程中的应力集中问题，提升壳体本身的结构抗形变能力。从外形尺寸与安装边界来看，该外壳严格遵循对应规格贴片钽电容的行业标准封装尺寸，长宽高尺寸匹配常规SMD钽电容的封装规格，焊接端面的位置、宽度与突出高度完全符合SMT焊盘设计规范，在PCB布局时不需要额外预留多余的避让空间，能够直接适配同规格钽电容的标准焊盘封装，替换同参数的其他品牌钽电容元件时不需要调整板卡布局，大幅降低了板卡设计与生产的适配成本。外壳内部的腔体尺寸经过精准核算，能够刚好容纳对应容量规格的钽电容芯体与内部引线结构，不会出现芯体晃动、装配间隙过大的问题，同时腔体内部的限位结构可以在灌封封装介质时固定芯体位置，保证成品电容的参数一致性。
