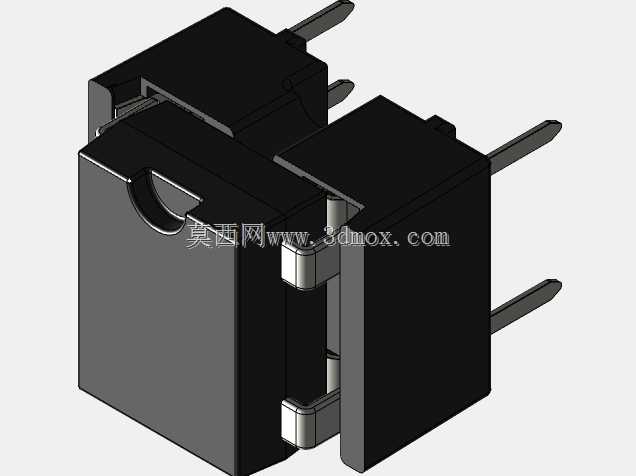

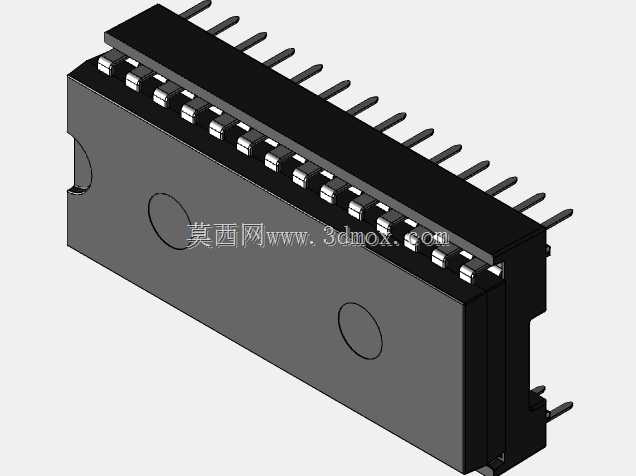

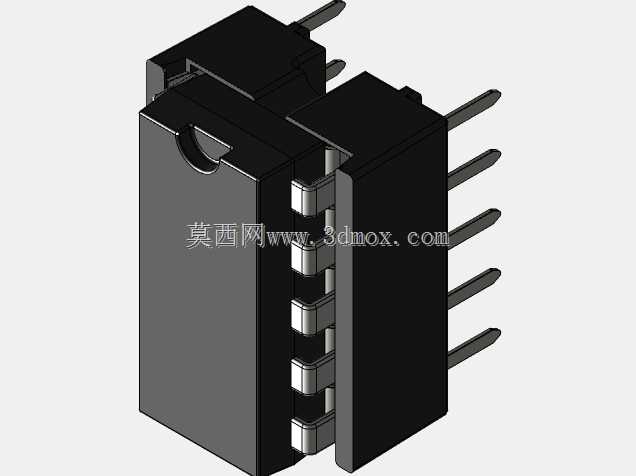

直插式IC配套插座结构设计

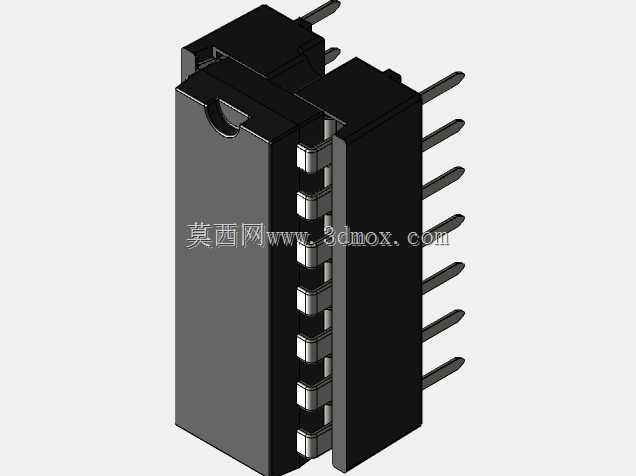

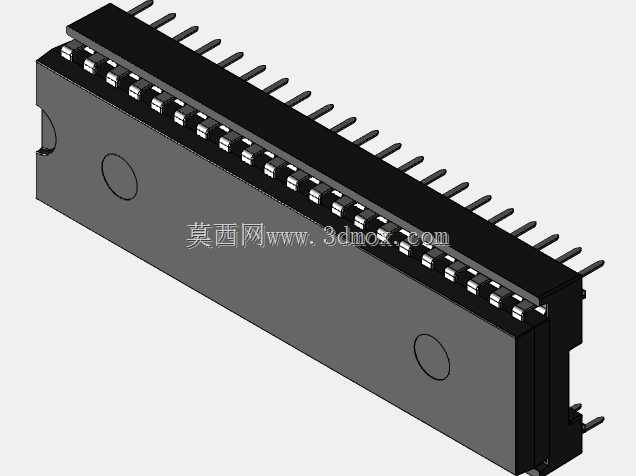

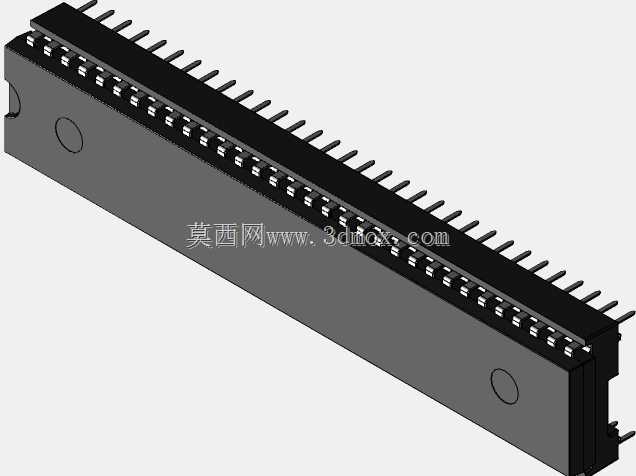

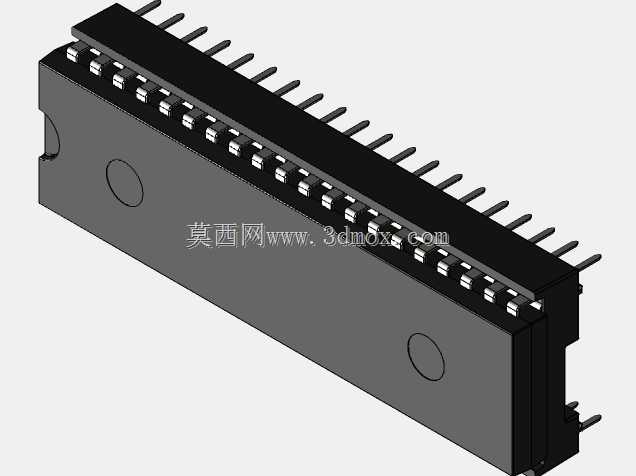

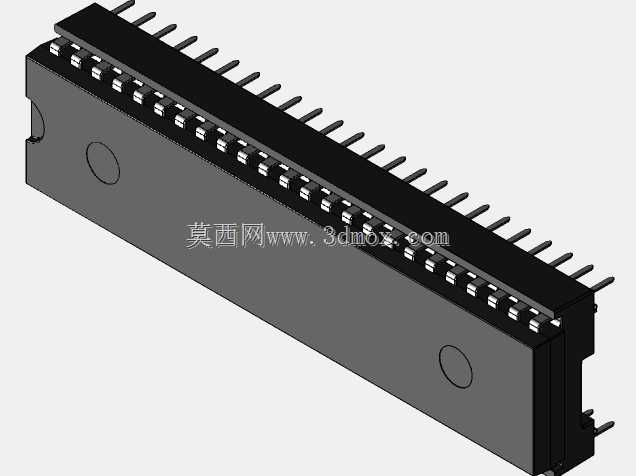

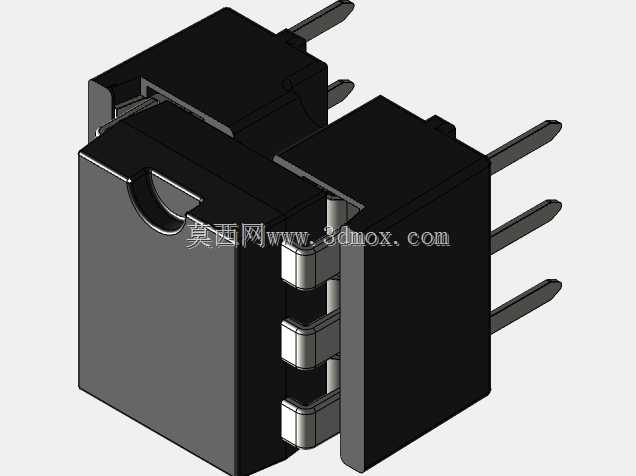

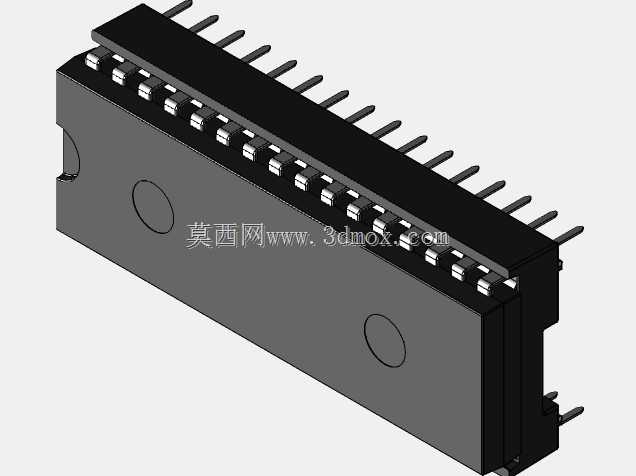

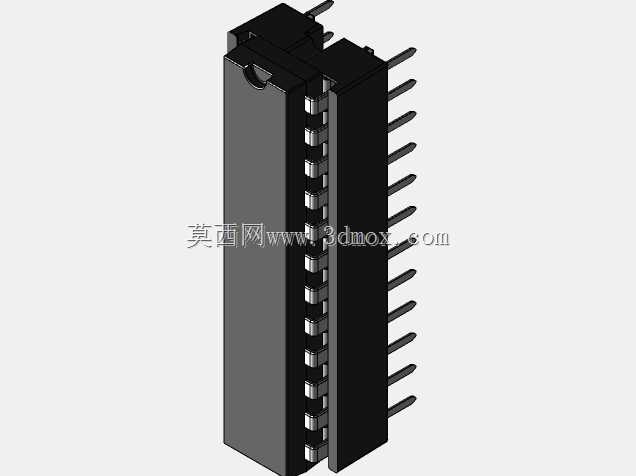

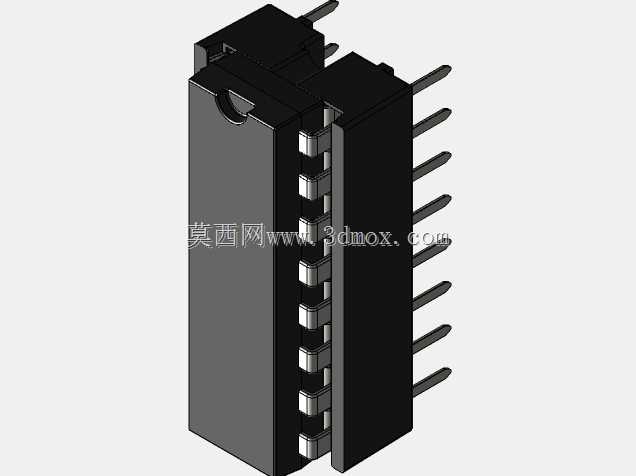

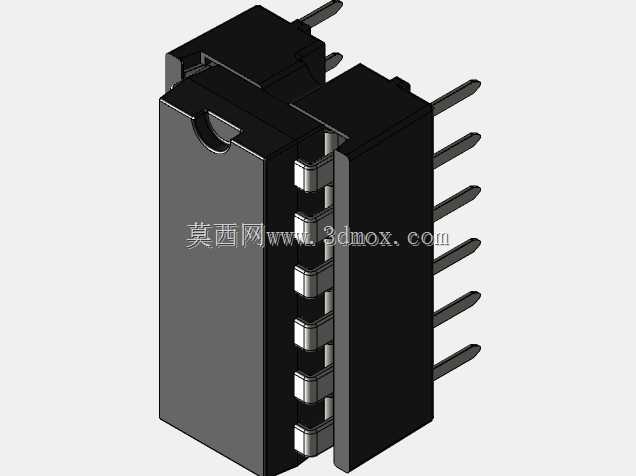

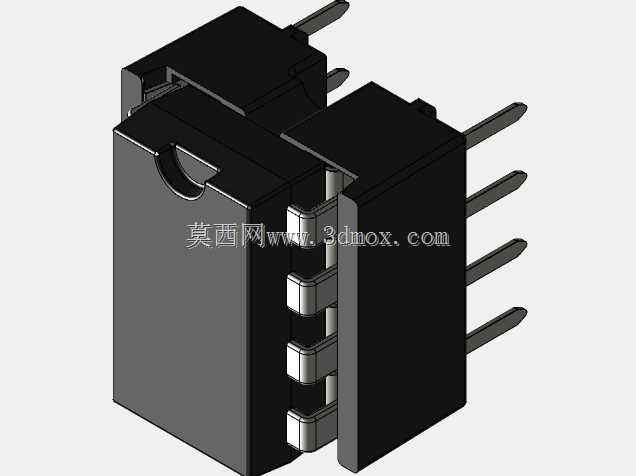

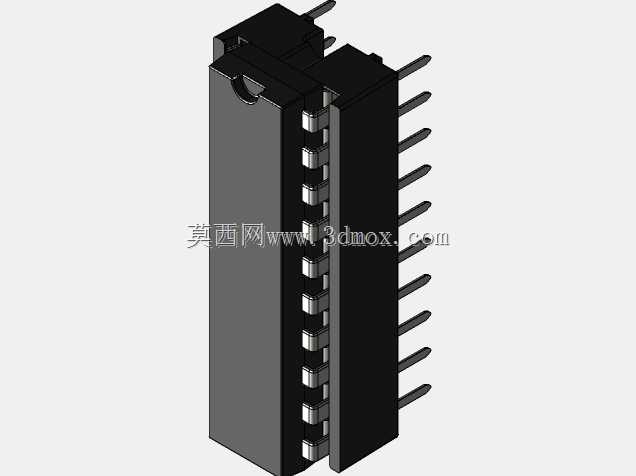

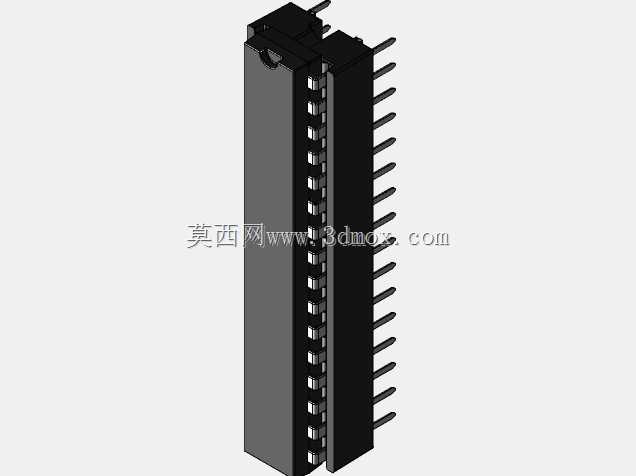

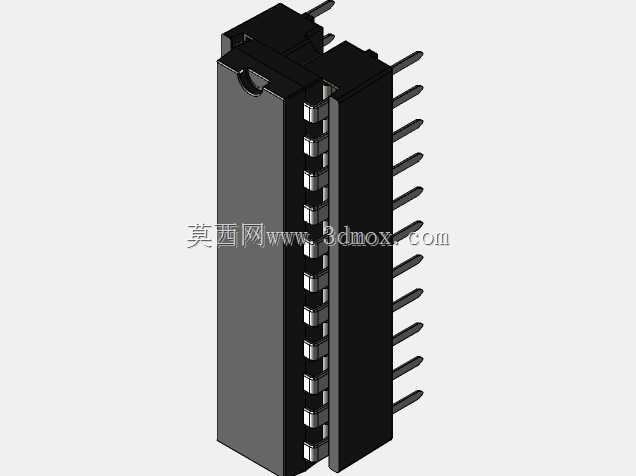

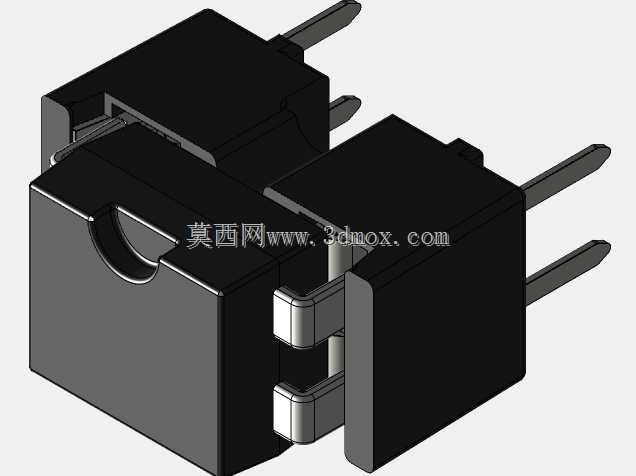

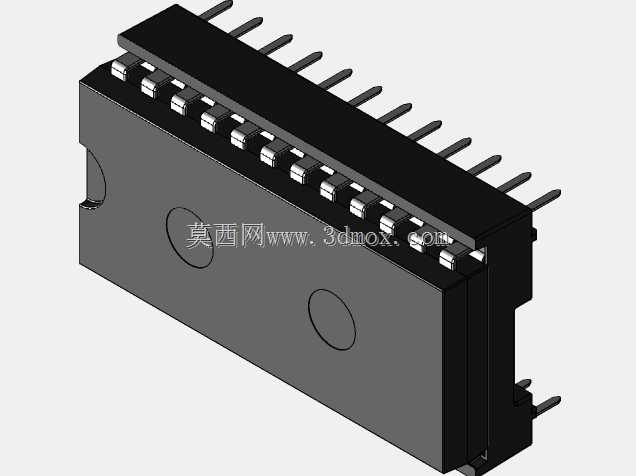

这款直插式IC配套插座，是电子装联领域针对双列直插封装芯片设计的配套连接部件，广泛应用在消费电子主板、工业控制电路板、实验面包板配套电路、老式家电主控板、教学实验电路平台等场景中，核心作用是实现双列直插封装IC与印制电路板的可拆式连接，避免芯片直接焊接后无法更换、调试拆焊损伤芯片焊盘与电路板基材的问题，既方便电路研发阶段的芯片反复插拔测试，也便于量产产品后期的故障芯片替换维修，大幅降低电路维护与调试的操作难度。从功能特性来看，该插座采用双侧对称排针接触结构，每一侧的接触弹片都做了弧形抱紧设计，当IC引脚插入对应插孔时，弹片会依靠自身弹性形变牢牢贴合引脚金属表面，保证接触电阻稳定在极低区间，避免信号传输过程中出现接触不良、信号衰减、大电流工况下接触点发热的问题；插座主体采用耐高温绝缘工程塑料注塑成型，具备优秀的绝缘耐压性能，可承受波峰焊、回流焊过程中的高温冲击，不会出现壳体融化、形变、相邻插孔绝缘击穿的问题，同时塑料壳体的阻燃等级满足电子装联的安全要求，避免电路异常过热时出现壳体起火的风险。设计过程中，首先严格遵循标准双列直插IC的引脚间距规范，保证相邻插孔中心距完全匹配对应引脚数DIP芯片的脚距公差，插孔深度完全覆盖IC引脚的有效插入长度，避免引脚插入不到位导致的接触失效；其次在插座的定位结构上，壳体一端设计了与IC本体缺口对应的防呆标识，安装与插装芯片时可快速识别方向，避免芯片插反导致的电路烧毁问题；排针引脚部分采用直插式设计，引脚直径与标准PCB安装孔尺寸匹配，引脚长度兼顾焊接时的透锡需求与安装后剪脚的操作余量，不会因为引脚过长导致焊接后与相邻焊点短路，也不会因为引脚过短导致焊锡无法充分包裹引脚形成虚焊。外形尺寸方面，插座整体宽度与对应引脚数DIP芯片的本体宽度保持一致，不会占用电路板上过多的布线空间，排针两侧的间距严格匹配标准DIP封装的两排引脚跨距，安装到PCB上时可直接对应标准封装焊盘，无需额外调整电路板布线；安装边界上，插座本体高度低于插装后IC的本体顶面高度，不会干涉IC上方的散热片安装或者其他板上部件的布局，插座底部与PCB接触的平面做了平整处理，焊接时不会出现壳体倾斜、引脚偏移的问题，插装IC时的操作空间预留充足，手指或者IC拔放工具可以轻松捏住IC本体完成插拔操作，不会因为周边空间不足导致插拔时碰损周边贴片元件。
