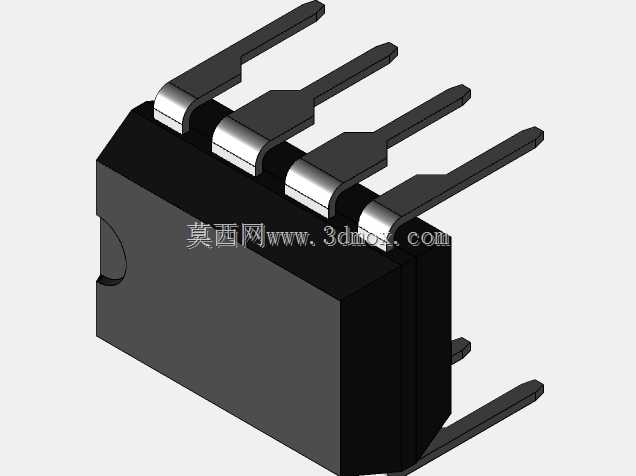

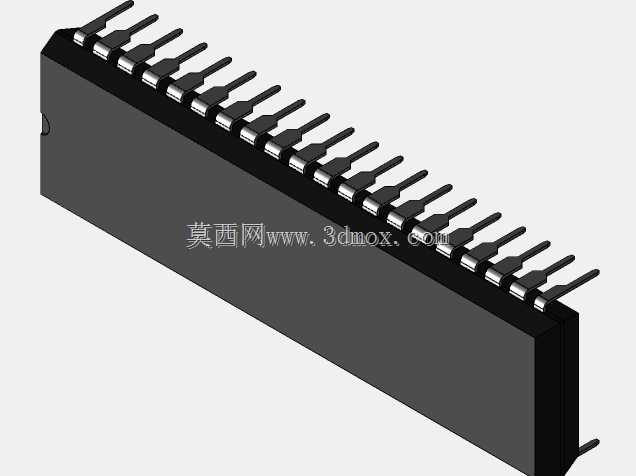

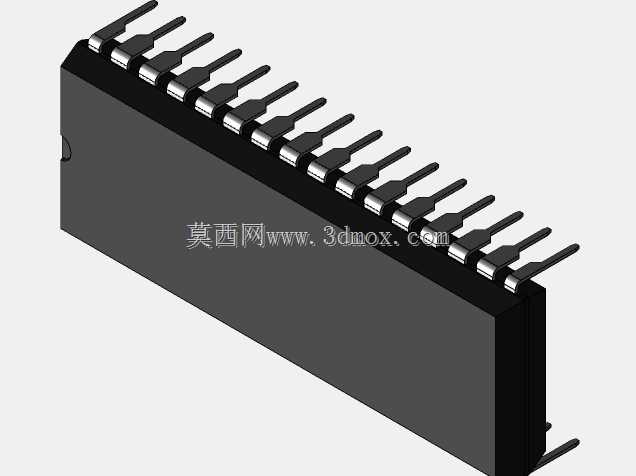

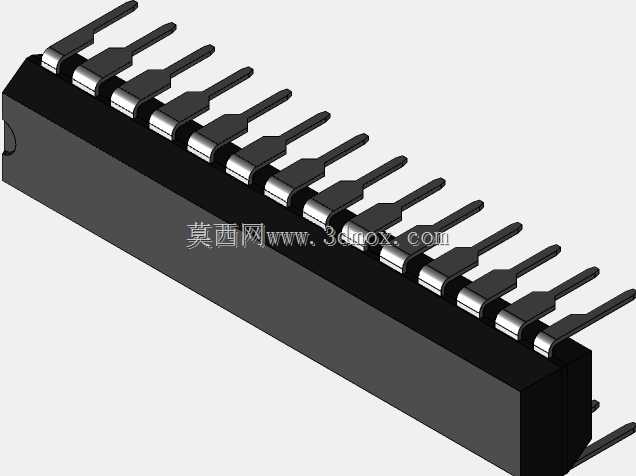

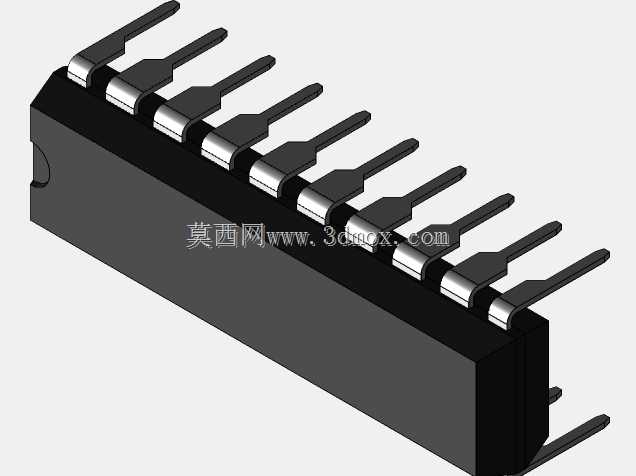

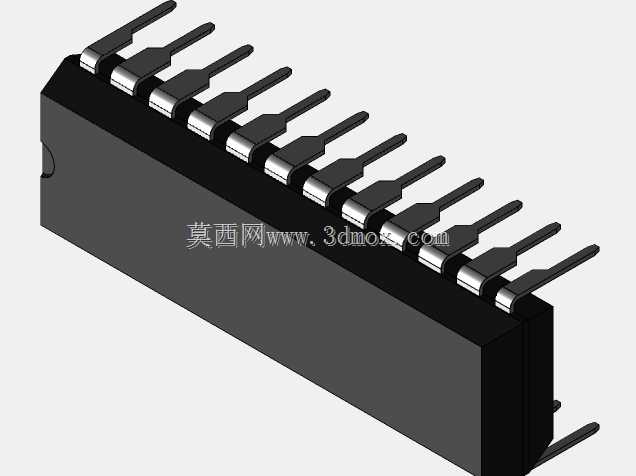

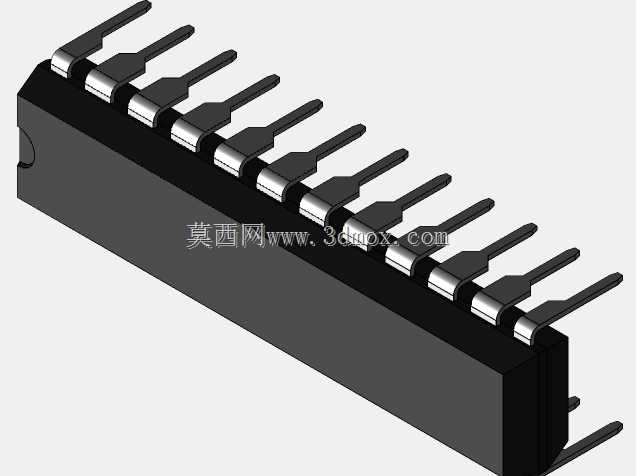

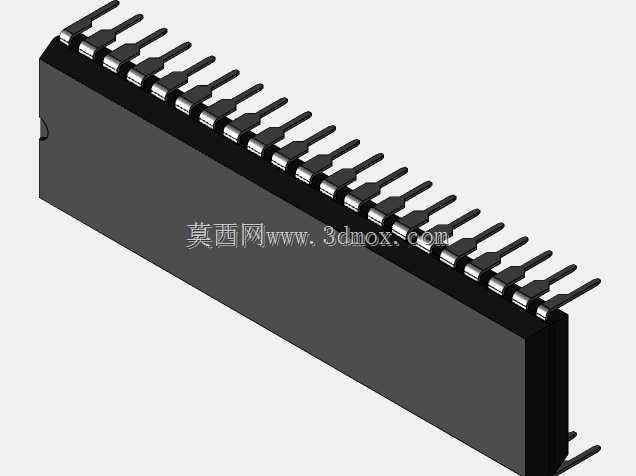

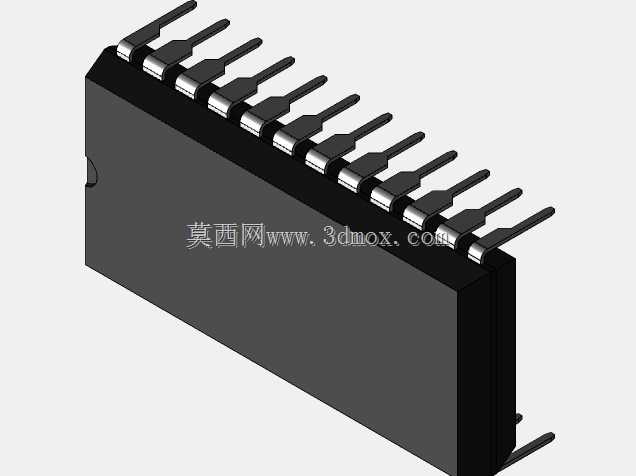

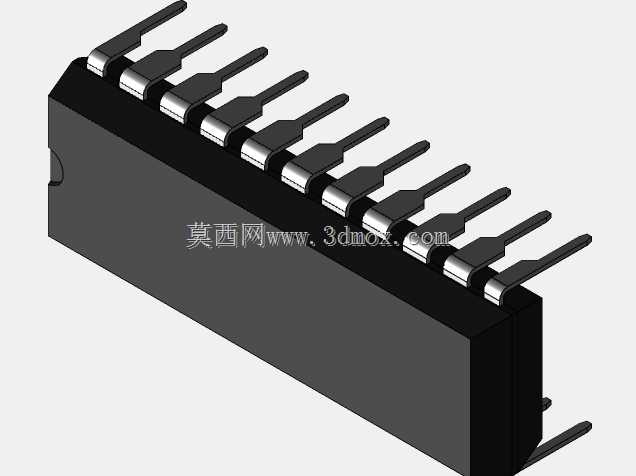

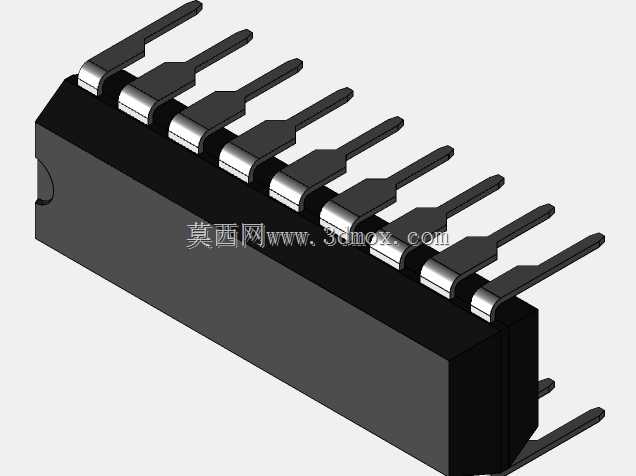

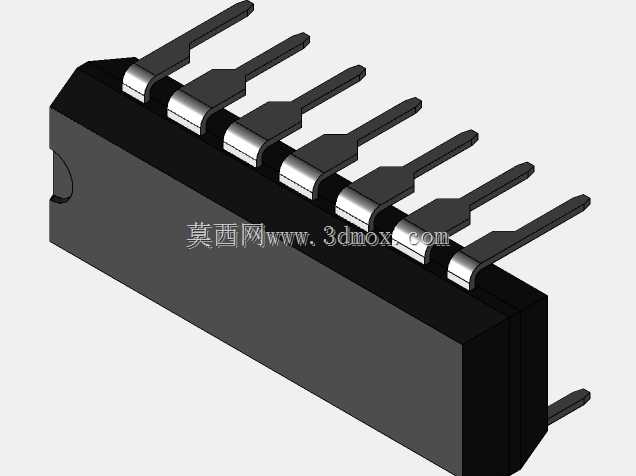

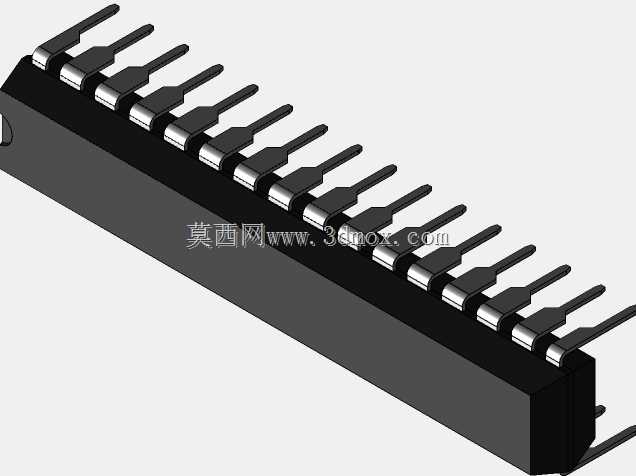

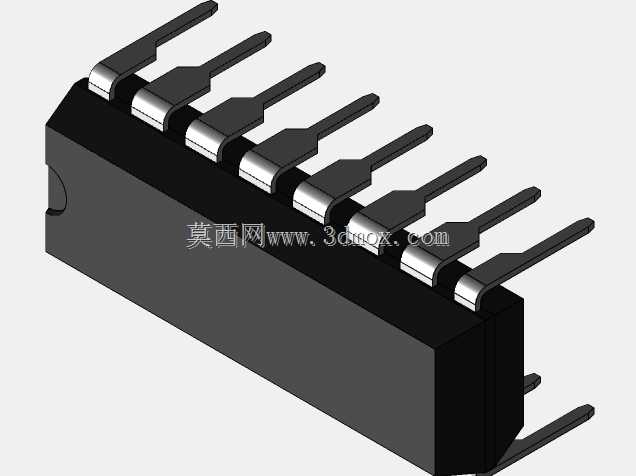

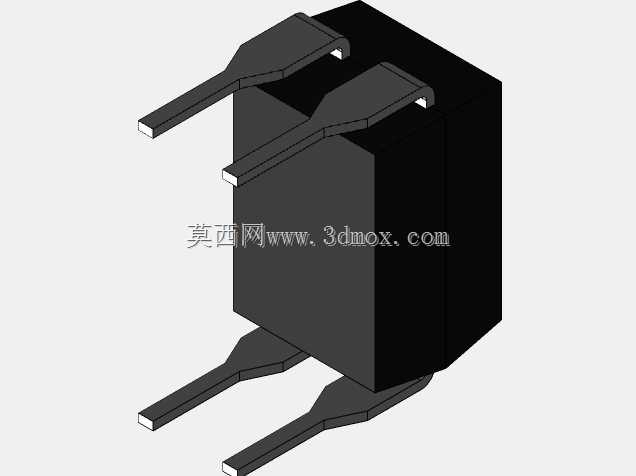

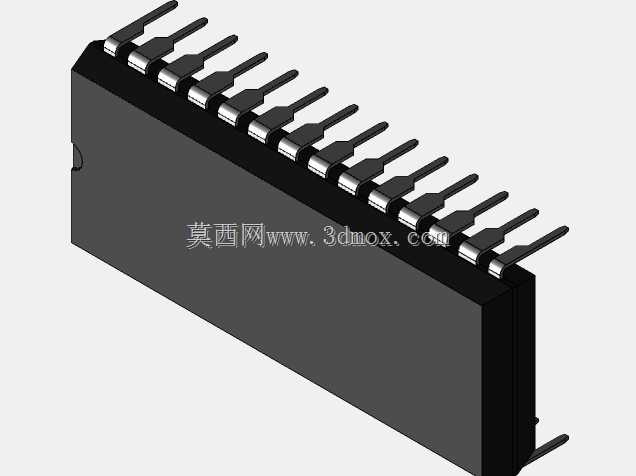

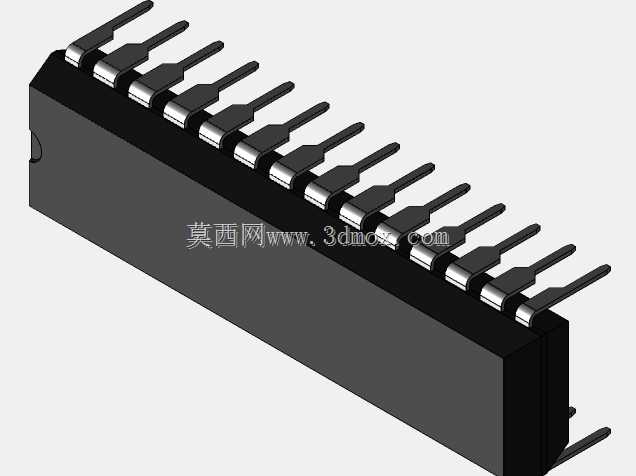

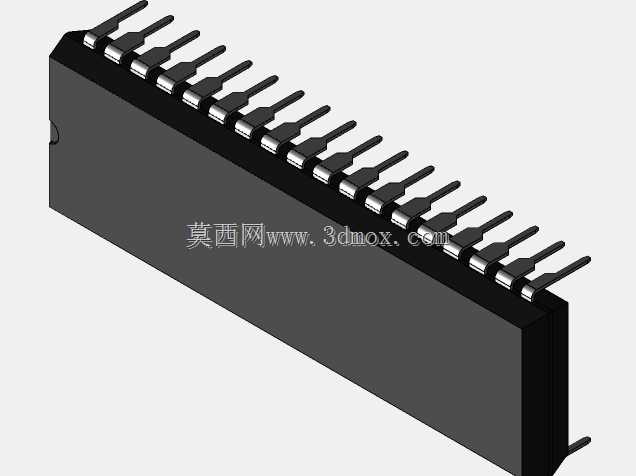

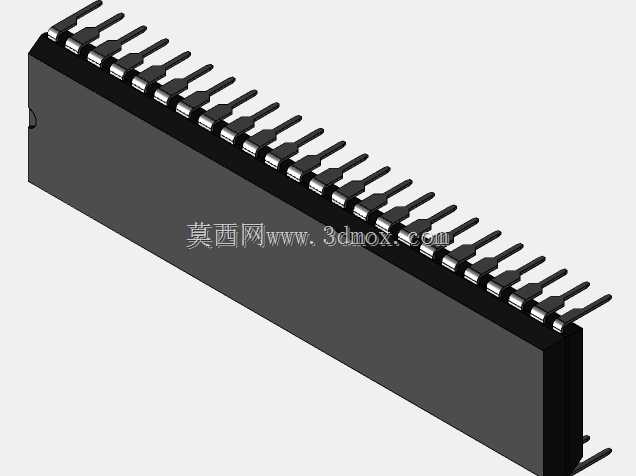

带倾角引脚双列直插集成电路封装结构

这款带倾角引脚的双列直插式集成电路封装结构，广泛应用于消费电子、工业控制板卡、老式家电主控板、实验教学电路板等场景中，是通孔插装类电子装联领域十分常见的元器件封装形态。在实际生产使用中，这类带倾角引脚的DIP封装IC，能够适配波峰焊、手工焊接等多种焊接工艺，倾斜设计的引脚可以在插装时更好地适配PCB板的安装孔位公差，降低插装过程中引脚弯折、对位不准的问题，同时在焊接完成后，倾斜的引脚结构能够形成更稳固的机械结合力，减少设备受震动、冲击时引脚脱焊、元器件松动的风险，提升整机产品的长期运行可靠性。从产品功能特性来看，该封装结构主体为黑色绝缘塑封壳体，内部包裹集成电路晶圆与引线框架，两侧引出的金属引脚经过折弯形成特定倾角，引脚表面做了镀锡处理，保证焊接时的上锡效率与导电性能，壳体侧面的定位缺口可以帮助生产人员快速识别引脚序号，避免装反导致的电路烧毁问题。在设计思路上，这款封装结构充分考虑了通孔插装工艺的实操需求，引脚的倾角角度经过反复验证，既保证插装时引脚能够顺畅穿过PCB板的金属化孔，又能在过炉焊接时让焊锡凭借毛细作用充分填充引脚与孔壁的间隙，形成饱满可靠的焊点；同时壳体的外形尺寸遵循行业通用的DIP封装尺寸规范，引脚间距、排距、引脚伸出长度都符合常规PCB设计的安装边界要求，能够直接适配标准DIP插座或者直接焊接在对应规格的PCB板上，不需要额外调整板卡的开孔布局。在外形与安装边界方面，该封装主体为长方体塑封结构，两侧引脚沿长度方向等距排布，倾斜延伸的引脚在安装后不会与周边相邻的其他元器件产生空间干涉，塑封壳体的高度控制在常规板卡元器件的限高范围内，能够适配大多数有外壳装配空间限制的电子产品，无论是在多层工业控制板还是单层实验电路板上，都能找到合适的安装位置，兼顾了生产装配的便利性与长期使用的稳定性。
