双排直插式DIPIC插座结构设计

该款双排直插式IC插座是电子装联领域常用的板端连接部件，主要应用在各类印制电路板的直插芯片安装场景中，覆盖消费电子、工业控制板卡、仪器仪表、电源模块等多个需要搭载双列直插封装集成电路的产品领域，核心作用是为DIP封装芯片提供可插拔的可靠电气连接载体，既可以避免芯片引脚直接焊接在PCB上带来的拆换损伤问题，也能在芯片调试、返修、升级时快速完成器件拆装，大幅降低板卡维护的操作难度与物料损耗。

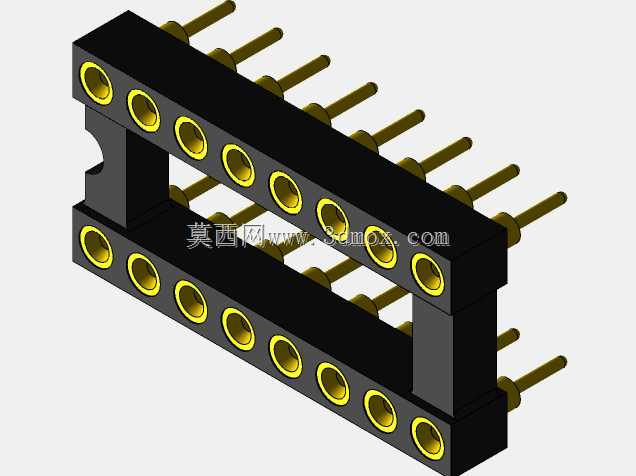

从功能特性来看，这款插座采用上下双排错位对应的插孔布局，每排设置8个接触位，总计16个连接通道，适配标准16引脚双列直插封装的集成电路器件；插孔内部采用带镀金接触层的弹性簧片结构，能够与芯片引脚形成稳定的低接触电阻连接，同时具备足够的夹持力，避免器件受振动影响出现松脱接触不良的问题；插座主体采用耐高温绝缘工程塑料注塑成型，具备良好的电气绝缘性能与耐焊接热特性，能够适配波峰焊、手工焊等常规PCB焊接工艺，不会在焊接过程中出现形变、熔融、绝缘失效等问题。

设计思路上，这款插座严格遵循标准DIP器件的引脚间距规范，相邻插孔中心距保持2.54mm的行业通用标准，两排插孔之间的排距匹配标准宽体/窄体DIP器件的引脚跨距，能够兼容绝大多数市售常规DIP封装芯片；插座两侧设置有定位凸台结构，在PCB焊接时可以与板上的定位孔配合，避免焊接过程中插座出现偏移浮高；底部伸出的直插式焊接引脚采用平直设计，引脚长度适配常规1.6mm厚度PCB的透焊要求，焊接后引脚伸出PCB背面的长度符合常规电子装联的剪脚工艺要求，不会出现引脚过长导致的短路风险。

从安装边界来看，这款插座的整体外形轮廓方正，安装时占用的PCB板面空间与对应16Pin DIP芯片的安装占位完全匹配，不会额外占用周边布线空间；插座本体高度控制在常规直插器件的安全高度范围内，安装后不会与板上其他低矮元器件出现空间干涉，适配常规机箱内部的板卡堆叠间距要求；插座上下两端的插孔入口做了导向倒角设计，芯片插入时可以自动校正引脚位置，避免引脚对位不准导致的插针弯折问题，即便是手工操作也能顺利完成芯片的插拔安装。
