轴向引线式穿通型绿漆电阻结构设计

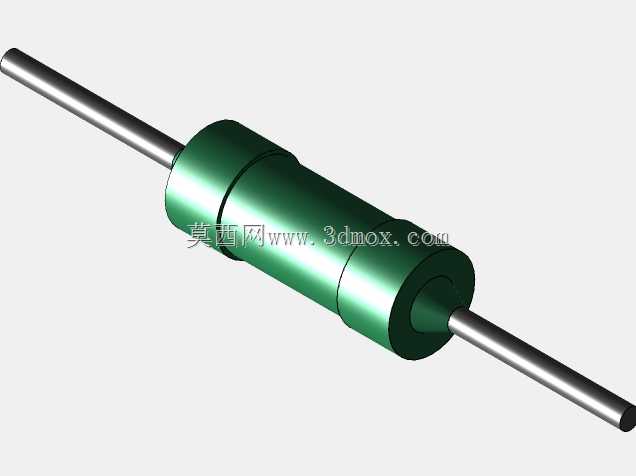

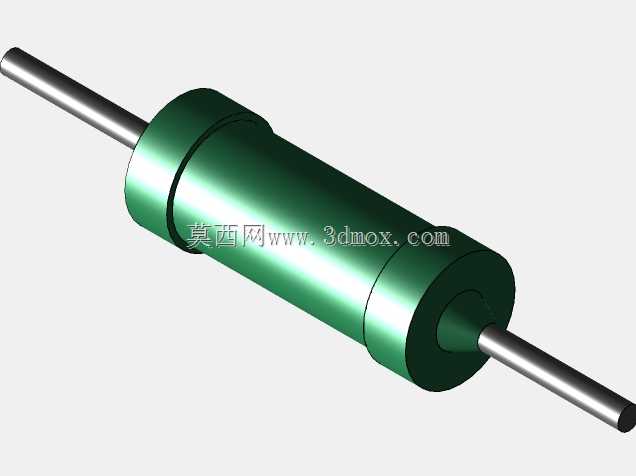

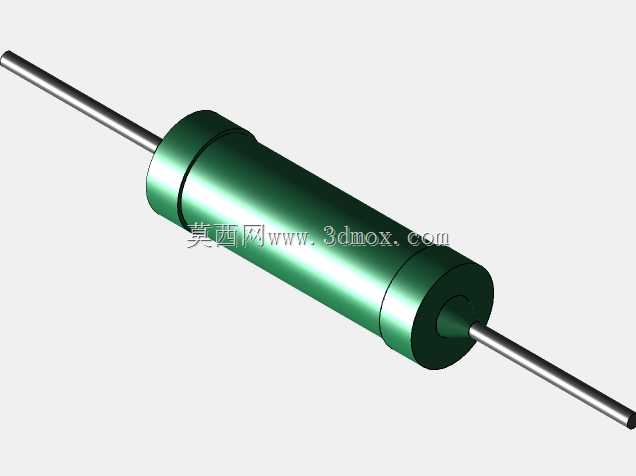

该穿通电阻是电子电路领域应用极为广泛的被动基础元件，主要承担电路限流、分压、负载匹配、信号衰减等核心功能，可适配消费电子、工业控制板卡、电源模块、仪器仪表、通信设备等多类场景的直插式电路板装配需求，在小功率直流、低频交流电路中能够稳定实现既定阻值的电气性能，为电路工作点设定、过流保护、信号调理提供可靠支撑。从产品功能特性来看，该款电阻采用轴向双向引线结构，两端金属引线具备良好的导电性能与焊接适配性，主体绿色绝缘封装层可实现电阻芯体与外界的电气隔离，避免装配及使用过程中出现引脚短路、芯体受潮氧化等问题，封装结构具备一定的机械强度，可耐受常规波峰焊、手工焊接过程中的热冲击与机械外力，保障元件在常规温湿度工况下长期工作的稳定性。在设计思路层面，该电阻采用同轴对称结构布局，电阻芯体被完全包裹在绝缘封装内部，两端引线与芯体实现可靠电气连接，整体结构无偏心、无多余突出结构，既能够保障元件自身电气参数的一致性，也适配自动化插件设备的上料、插装工序，可有效提升批量电路板装配的生产效率；封装表面的环形凹槽设计既可以区分元件规格档位，也能够增加封装层与引线结合处的机械强度，降低引线受外力弯折时出现封装开裂、引线脱落的风险。从外形尺寸与安装边界来看，该电阻主体为圆柱形结构，径向尺寸适配常规直插元件的引脚间距标准，两端引线长度预留了足够的板件插装、弯折余量，安装时仅需在电路板对应位置开设匹配引线直径的通孔，将引线穿过焊盘孔后完成焊接即可固定，元件主体与板面保持合理间隙，既可以避免焊接热量直接传导至电阻芯体造成参数漂移，也能够预留足够的散热空间，保障电阻工作时产生的热量可通过引线、周边空气顺利散出，不会因热量累积造成阻值漂移、封装老化等问题。该结构设计兼顾了电气性能可靠性、装配便捷性与成本可控性，能够满足中小功率常规电路的通用使用需求。
