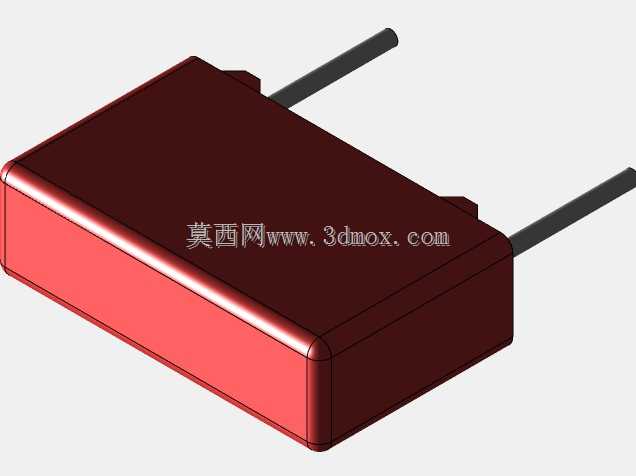

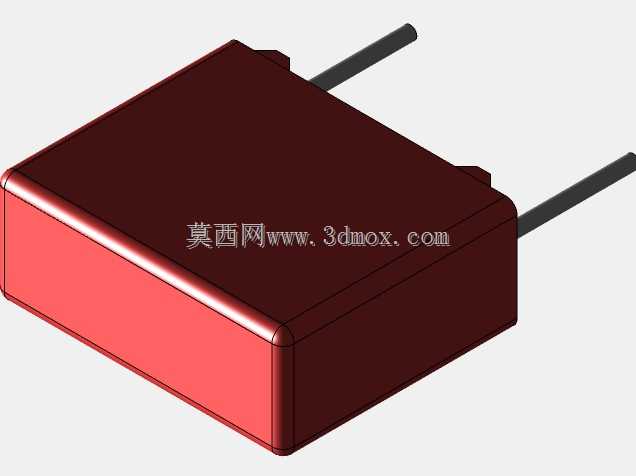

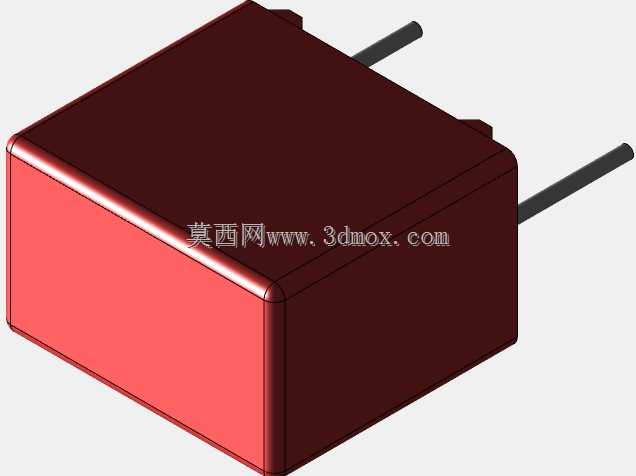

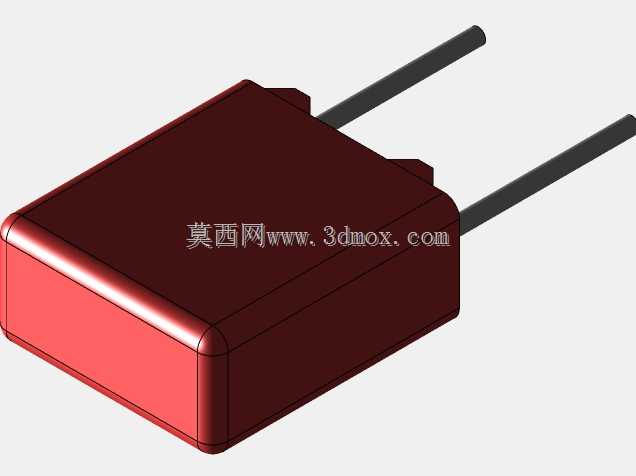

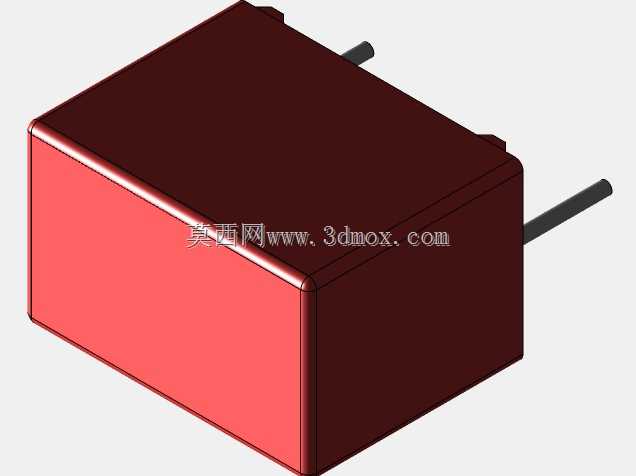

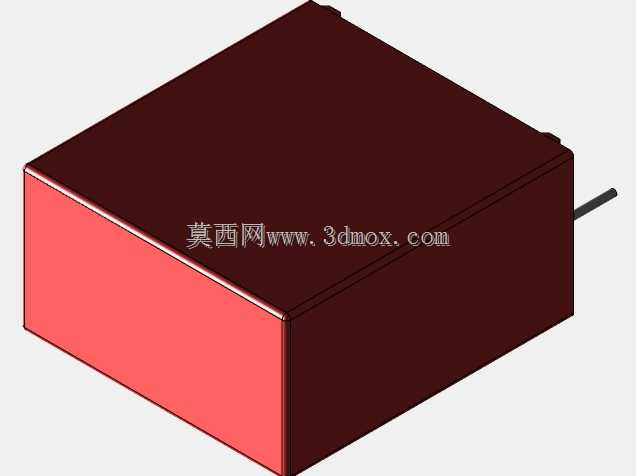

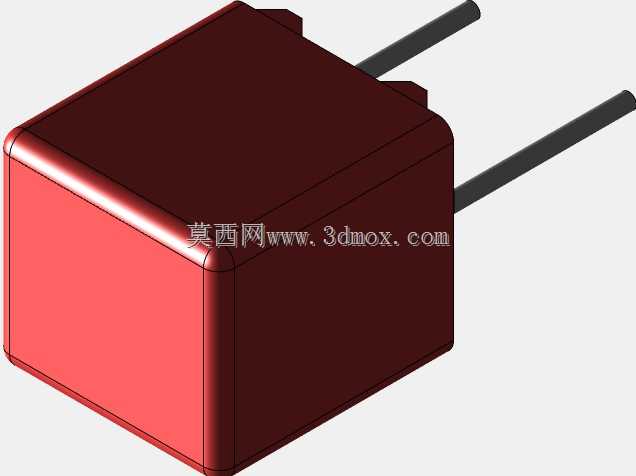

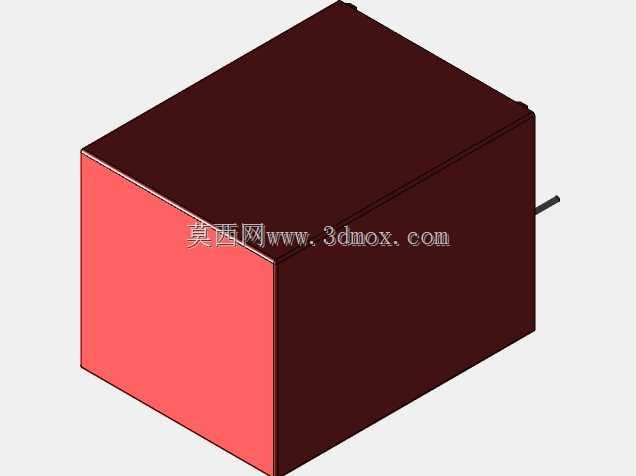

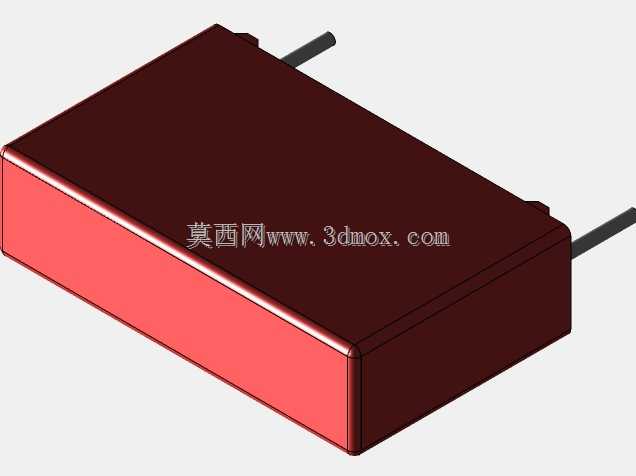

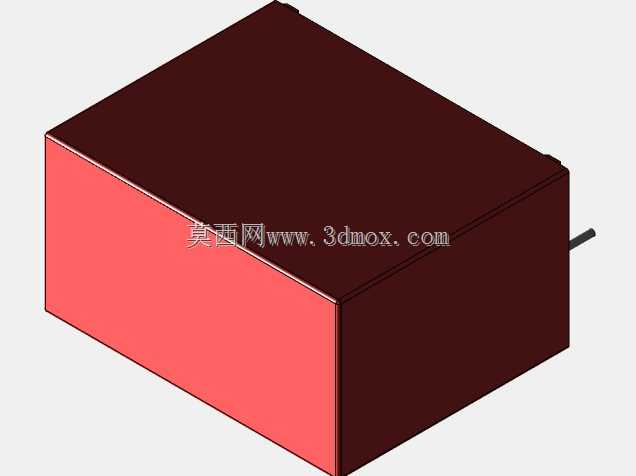

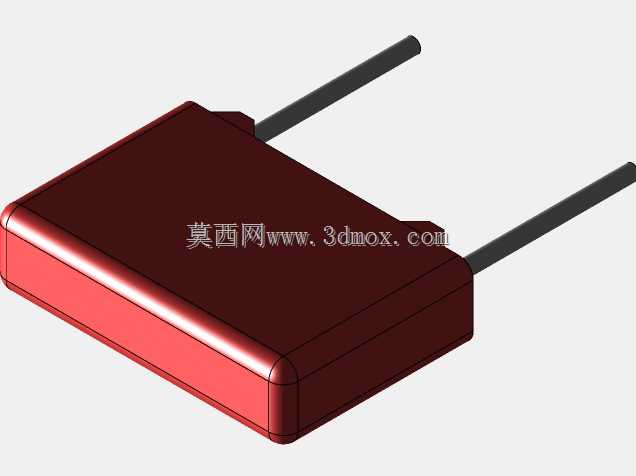

多节距规格薄膜电容器三维结构设计

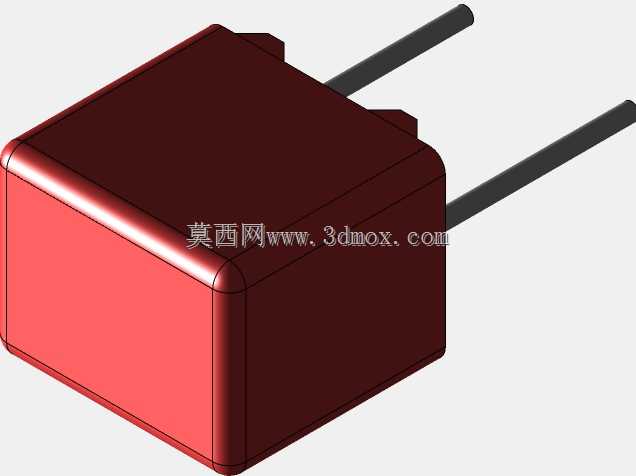

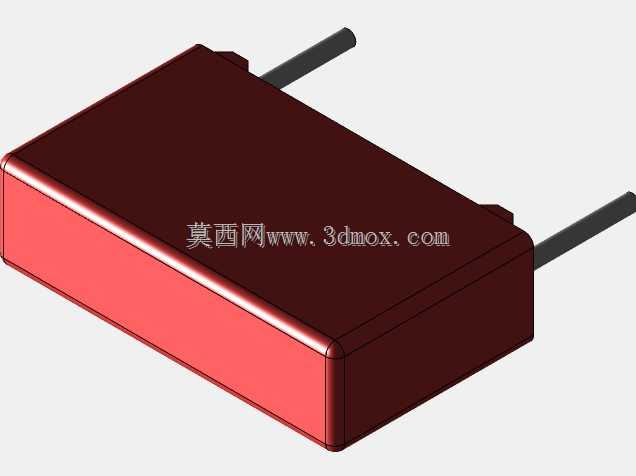

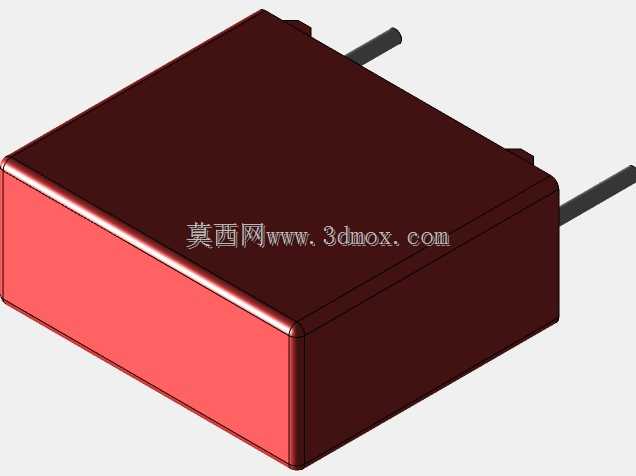

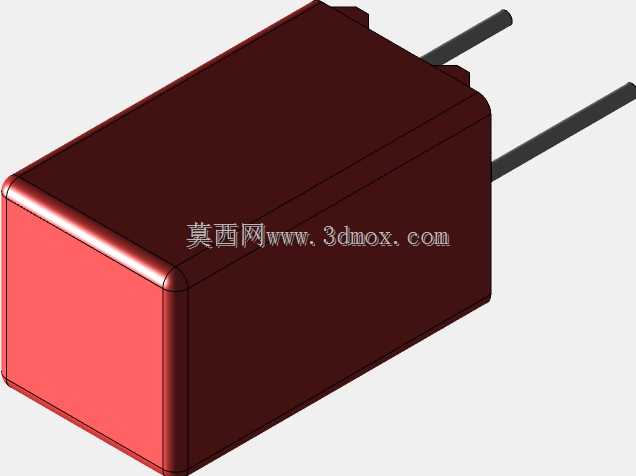

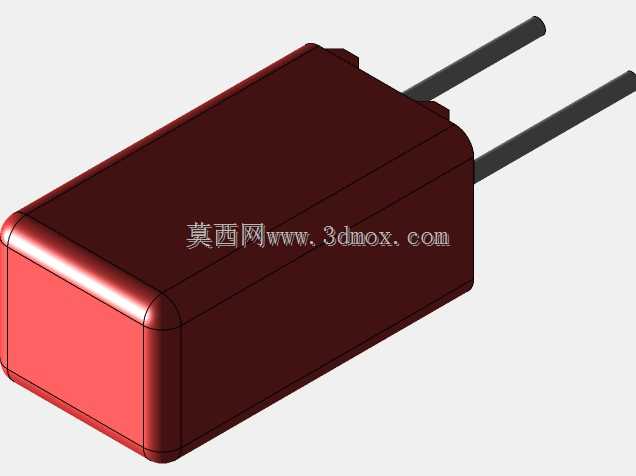

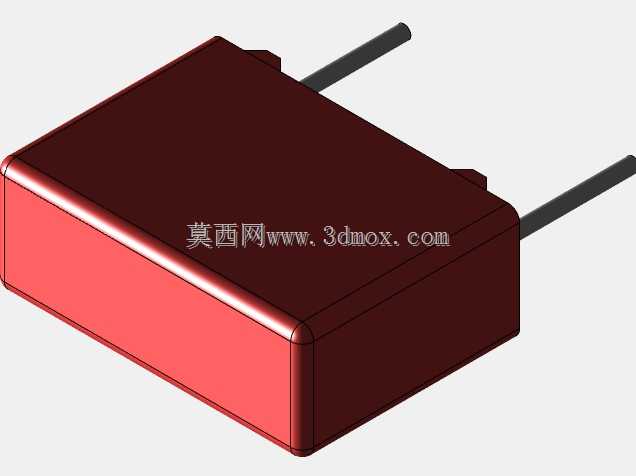

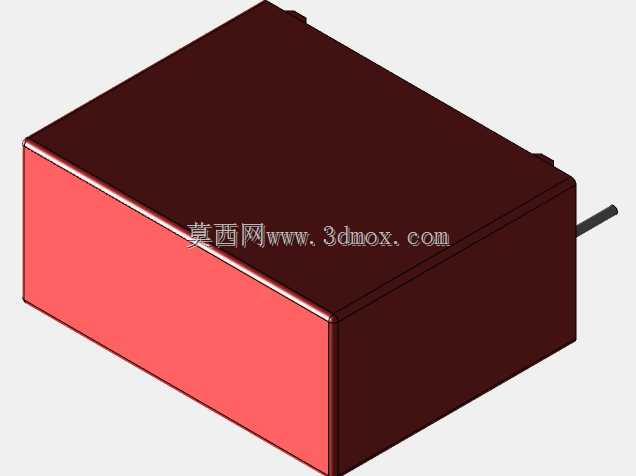

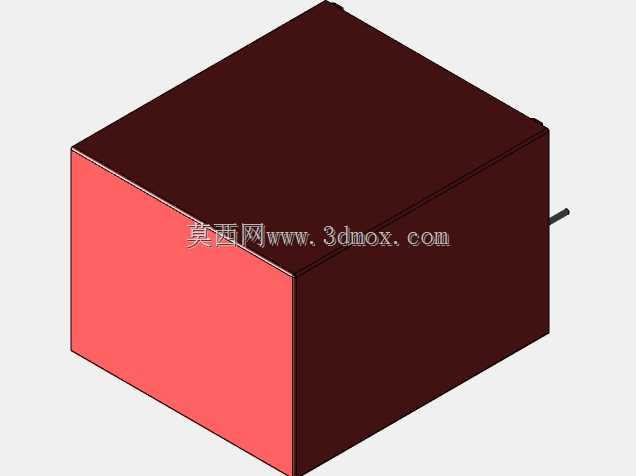

薄膜电容是电子电路领域应用极为广泛的无源基础元器件，这款三维结构设计覆盖了常规全系列节距规格，可适配不同功率等级、不同安装空间的电路布设需求，在工业变频驱动、新能源逆变电路、开关电源滤波、高频信号耦合、电力系统功率因数补偿等场景中都能发挥核心作用。从实际用途来看，薄膜电容依托金属化薄膜介质的优异特性，具备耐高压、低损耗、高绝缘电阻、温度特性稳定、自愈性能出色的优势，既可以承担直流母线滤波、高频纹波吸收的功能，也能完成交流信号耦合、谐振回路选频、浪涌电压抑制的任务，相比电解电容拥有更长的使用寿命与更宽的工作温度区间，在严苛工业环境下的可靠性表现更为突出。在产品功能特性的设计考量上，这款结构充分兼顾了不同电路场景的安装适配性，覆盖2.5mm到52.5mm全系列常用引脚节距，对应不同长度、宽度、高度的外形尺寸，能够匹配从低功率信号板卡到大功率电力电子装置的安装空间要求。外壳采用阻燃绝缘的矩形封装结构，一方面可以为内部卷绕的薄膜芯体提供可靠的机械防护，避免生产装配、设备运行过程中的外力冲击、粉尘潮气侵入损伤芯体，另一方面规整的长方体外形也适配自动化SMT贴装、波峰焊等量产装配工艺，引脚采用直出式硬引脚设计，焊接后机械强度充足，能够耐受设备运行过程中的振动、温度循环应力，避免引脚脱焊、接触不良等失效问题。在设计思路上，这款结构严格遵循电子元器件标准化安装规范，所有尺寸边界都对应行业通用的安装孔位、引脚间距要求，外壳的棱角做了微小的倒角处理，避免生产转运过程中划伤操作人员、刮损相邻线路板走线，引脚伸出长度预留了足够的焊接冗余量，既可以适配不同厚度的PCB板，也能在焊接完成后预留适当的剪脚余量。不同节距对应的外形尺寸经过精准匹配，小规格节距对应紧凑的小体积封装，适配高密度布设的控制板卡，大规格节距对应更大的芯体封装，满足大电流、高耐压的大功率电路需求，安装边界的设计充分考虑了线路板上相邻元器件的安全间距，外壳的绝缘性能满足高压电路的爬电距离要求，能够避免高压场合下的电弧击穿风险，整体结构在满足电气性能要求的前提下，尽可能压缩了无效安装空间，帮助终端设备实现小型化、紧凑化的设计目标。
