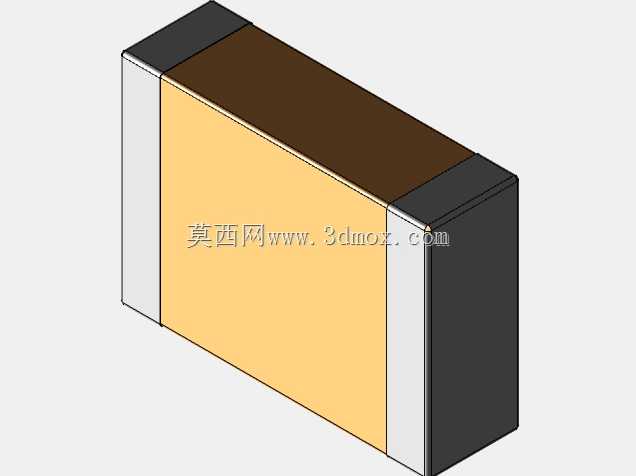

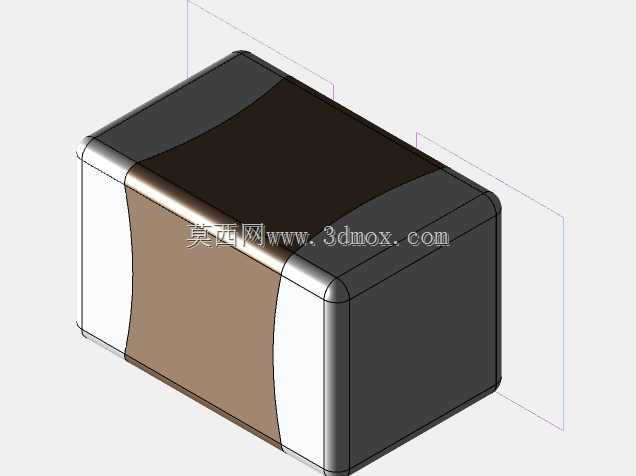

高精度贴片式陶瓷电容器三维结构设计

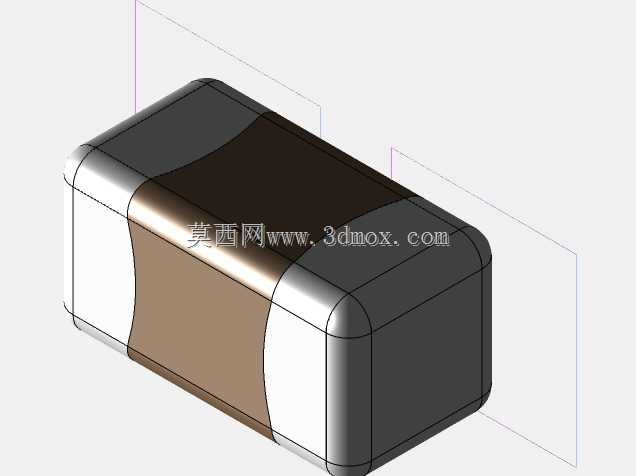

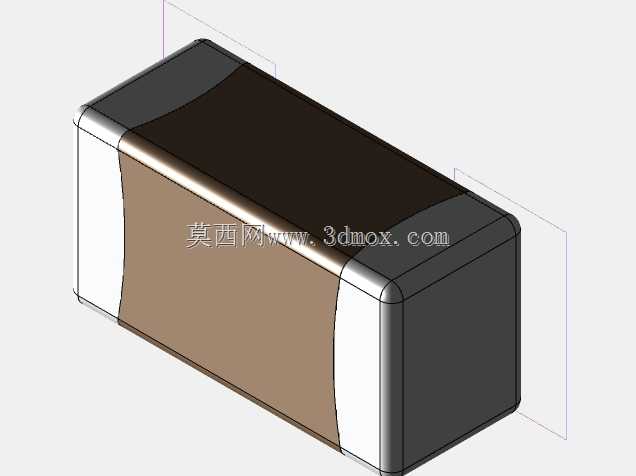

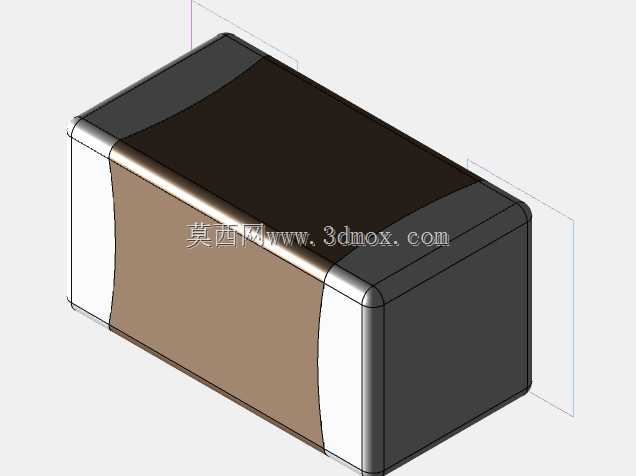

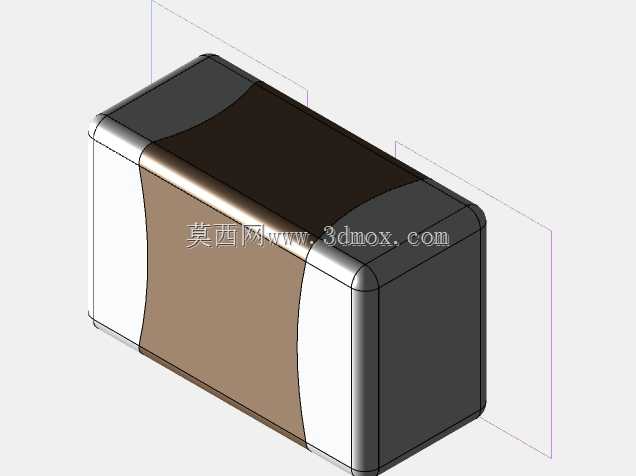

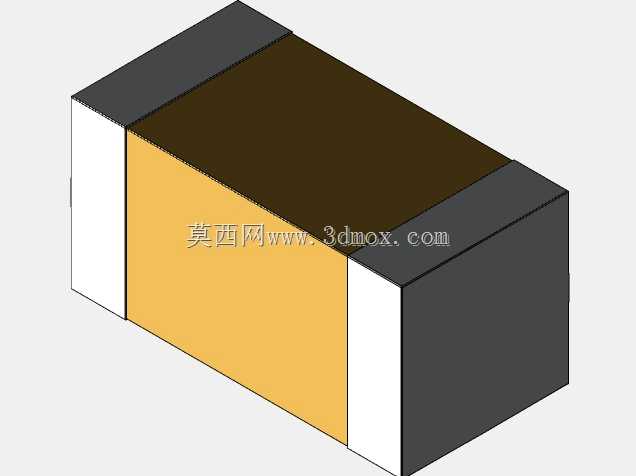

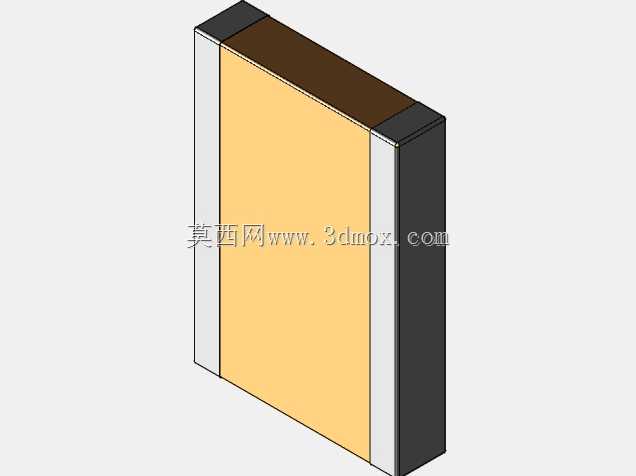

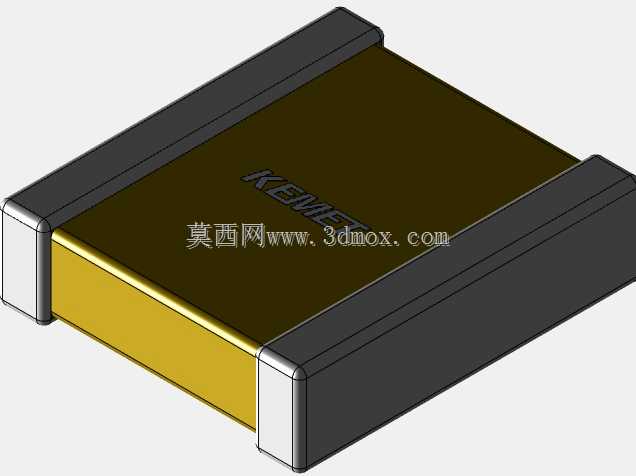

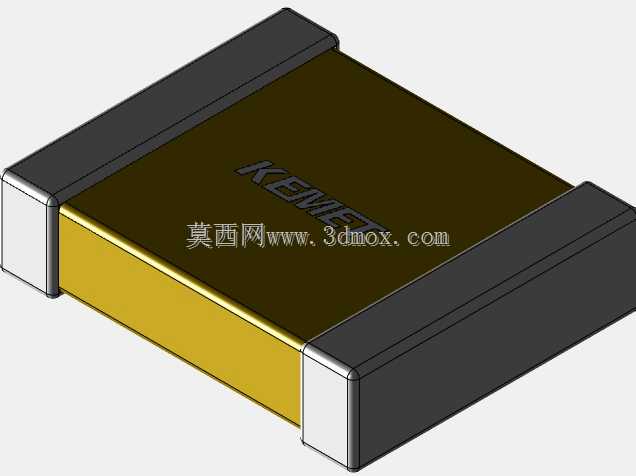

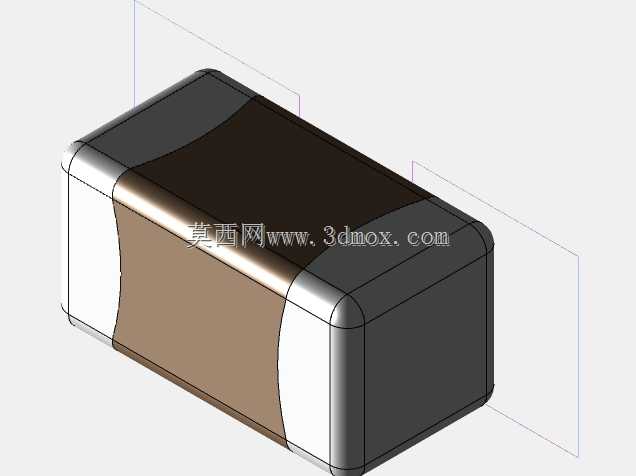

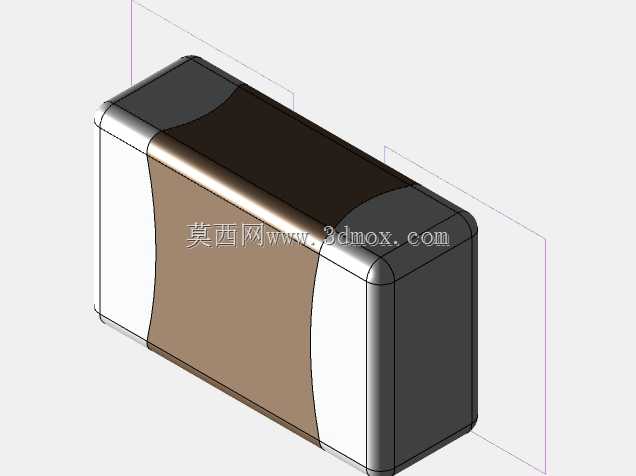

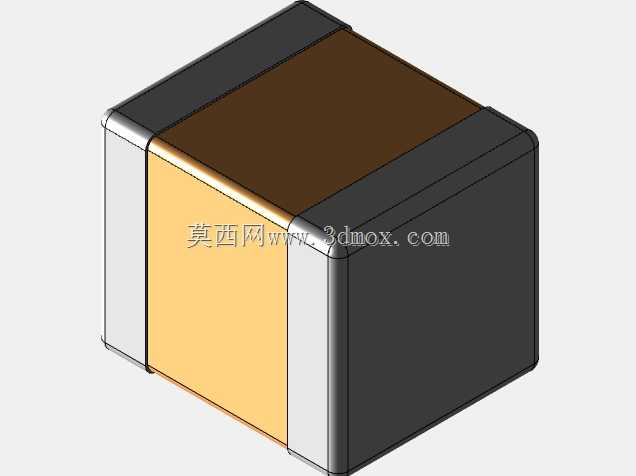

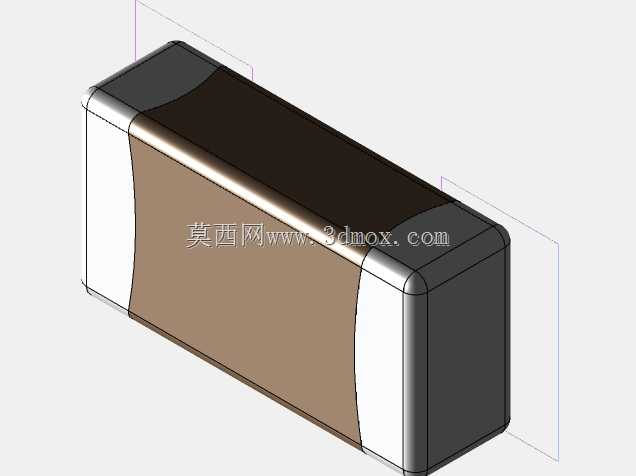

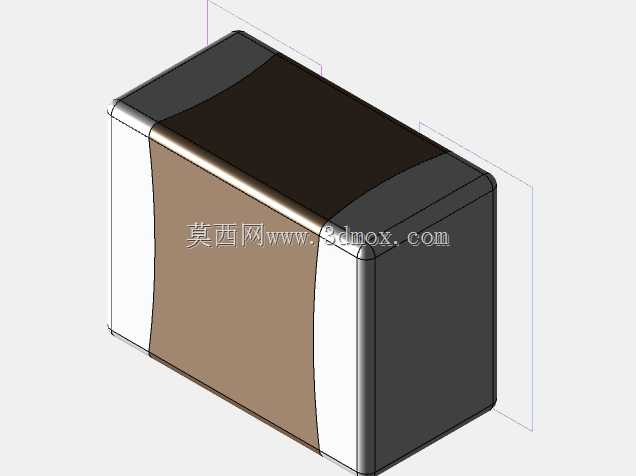

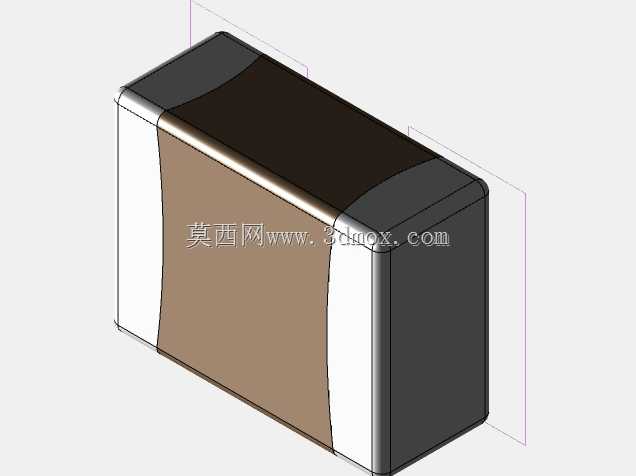

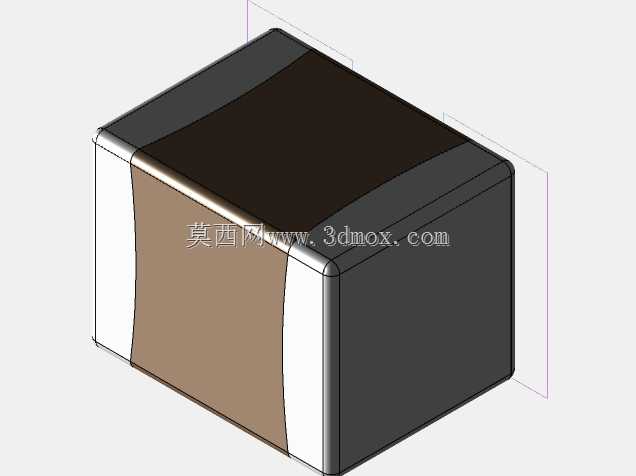

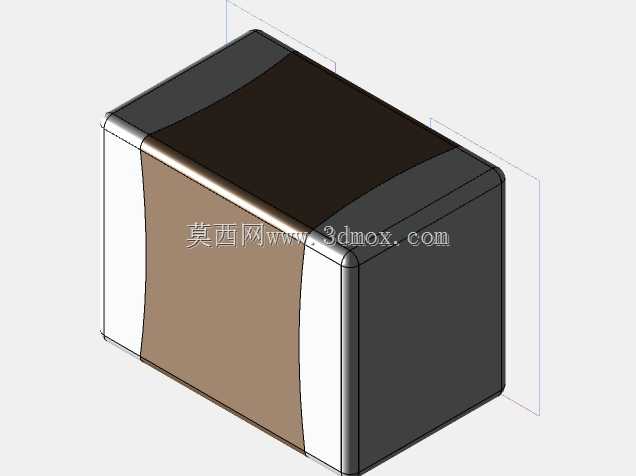

这款贴片电容器是面向表面贴装工艺打造的无源电子元件三维结构，广泛应用于消费电子、工业控制板卡、汽车电子、通信终端设备的印制电路板组装场景中，承担电路滤波、信号耦合、谐振隔直、电源去耦等核心电气功能，是高密度集成电子电路中不可或缺的基础元器件。从实际应用场景来看，这类贴片元件适配回流焊、波峰焊等自动化SMT生产流程，无需预留传统直插元件的引脚穿孔空间，能够大幅压缩电路板的占用面积，适配便携电子设备小型化、轻量化的设计趋势，在智能手机、可穿戴设备、车载电控单元、工业传感模块等产品的电路设计中都有极高的使用占比。在产品功能特性层面，该结构还原了贴片电容的典型叠层构造，两端的金属端电极设计保障了焊接时与电路板焊盘的可靠结合，中间的陶瓷介质与内电极叠层结构对应实际产品的容值实现逻辑，圆角过渡的本体设计既避免了生产转运过程中边角磕碰造成的陶瓷本体开裂、电极脱落问题，也能在贴装过程中减少吸嘴拾取的定位偏差，提升自动化贴装的良率。从设计思路来看，该三维结构严格遵循表面贴装元件的通用封装规范，本体的长宽高比例、端电极的覆盖范围、边角的圆弧半径都匹配量产贴片电容的实际尺寸公差要求，既能够用于电路板布局阶段的3D干涉检查，提前规避元件与周边结构件、接插件的装配冲突，也可以用于SMT贴装程序的仿真调试，验证吸嘴拾取、视觉定位、焊盘对位的全流程可行性。在外形尺寸与安装边界层面，该结构还原了常规小尺寸贴片电容的紧凑形态，本体无外伸引脚，安装时仅需在电路板上预留对应尺寸的两个矩形焊盘，焊接完成后元件本体与板面贴合，整体突出板面的高度极低，不会对上方的结构件装配造成空间干涉，端电极的金属区域延伸至本体端面与侧面的指定位置，既保障焊接时焊锡的爬升高度形成可靠的焊点弯月面，也避免两端电极距离过近造成焊接连锡短路的问题，能够帮助硬件设计人员在PCB布局阶段精准评估元件的空间占位，优化电路板的元件排布密度，同时也可用于电子装联工艺的教学演示，直观展示贴片元件的结构形态与装配逻辑。
