Mach3四轴USB运动控制电路板

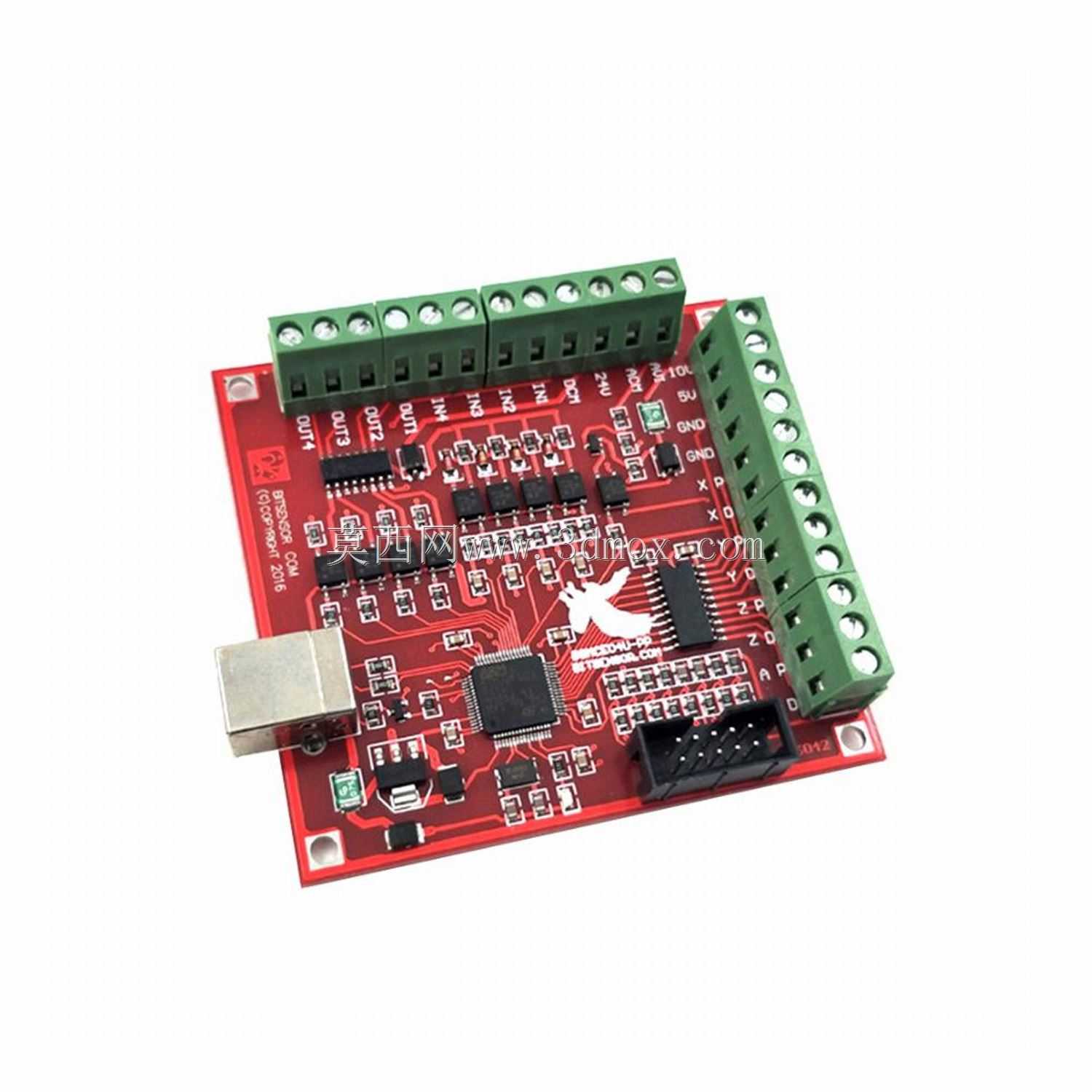

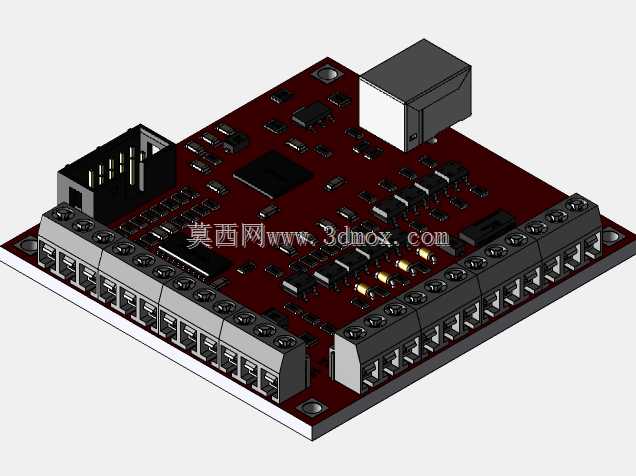

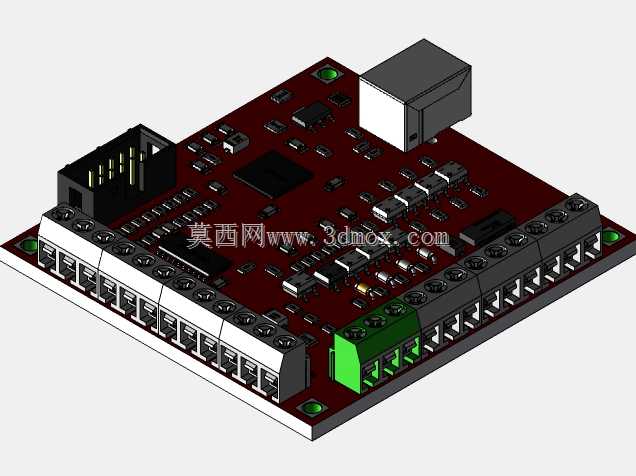

这款四轴USB接口运动控制板是数控加工领域的核心配套部件，主要适配搭载Mach3控制系统的小型数控雕刻机、桌面级铣床、激光切割机等设备，承担上位机软件与机床执行端之间的信号中转与指令解析功能，在DIY数控设备改造、小型加工工坊的设备升级场景中应用十分广泛。控制板整体采用红色FR-4玻纤基板作为载体，板载元件布局经过优化，核心主控芯片布置在板身中心区域，四周环绕信号调理电路、隔离保护元件与接口端子，既缩短了信号传输路径减少干扰，也方便后期检修更换元件。板身一侧设置标准USB-B型接口，用于和电脑端连接实现指令传输与供电，另外三侧排布多组绿色螺钉式接线端子，端子间距统一为5.08mm，可直接接入步进电机驱动器、限位开关、主轴调速信号、急停按钮等外部部件，无需额外焊接转接，大幅降低现场接线的复杂度。板身四角预留直径3.2mm的安装孔，孔位间距符合通用小型控制设备的安装标准，可直接固定在设备电控箱内的标准导轨或者绝缘安装板上，整体外形尺寸控制在100mm*80mm范围内，不会占用过多电控箱内部空间，适配绝大多数桌面级数控设备的电控仓尺寸边界。设计上充分考虑工业现场的电磁干扰问题，板载多路光耦隔离电路，将USB侧的弱电信号与外部接口的强电控制信号完全隔离，避免外部设备的电压波动、脉冲干扰反向串入损坏电脑端USB接口，同时也提升了控制信号的稳定性，减少高速加工过程中出现的丢步、指令延迟问题。板载的状态指示灯可直观反馈电源连接、信号传输、轴使能等工作状态，调试过程中无需借助额外测量工具就能快速判断故障点。四轴独立的脉冲输出通道支持最高100KHz的脉冲频率，可适配市面上绝大多数两相、四相步进电机驱动器，支持主轴PWM调速、软硬限位、急停触发、探针对刀等常用数控功能，无需额外扩展模块就能满足小型数控设备的全部控制需求，接线完成后仅需在Mach3软件中完成对应端口的简单配置即可投入使用，对非专业的设备改造用户也十分友好。
