直角引脚直插式铝电解电容器结构设计

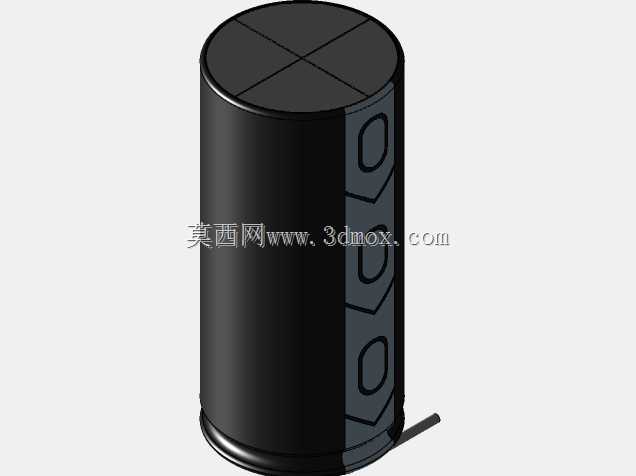

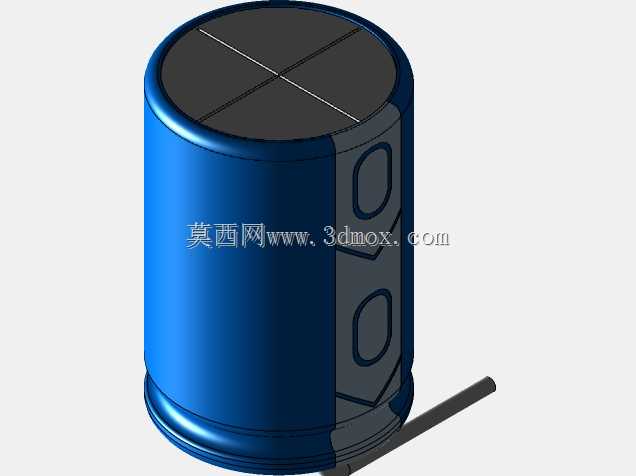

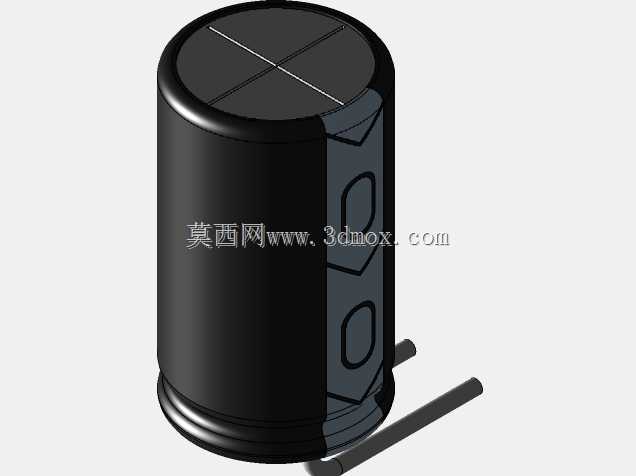

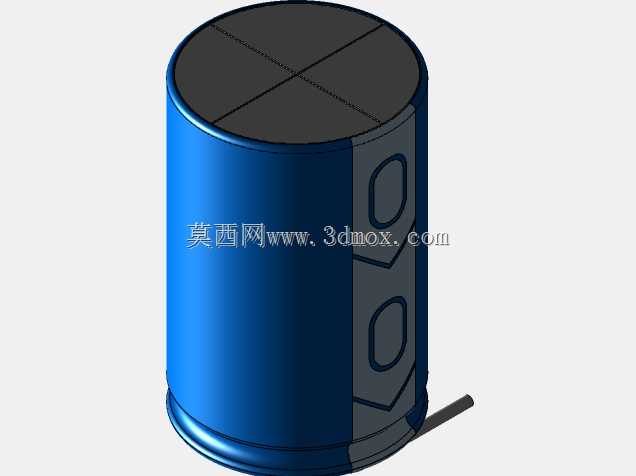

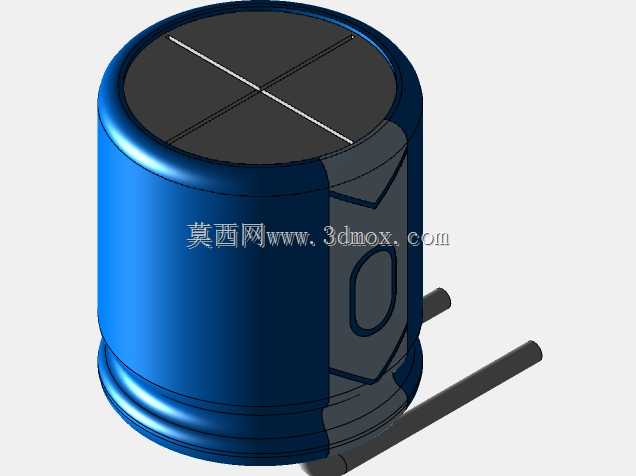

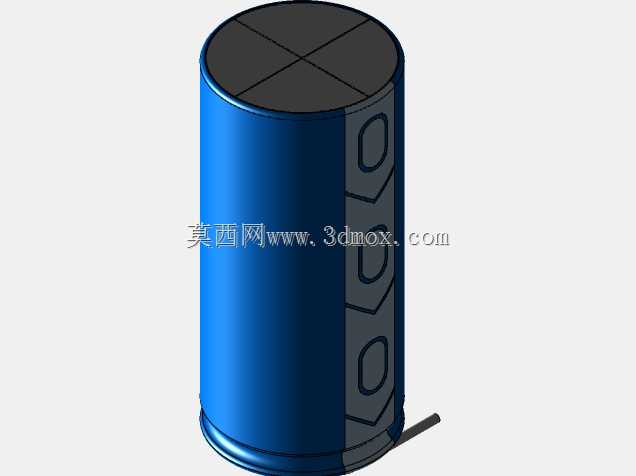

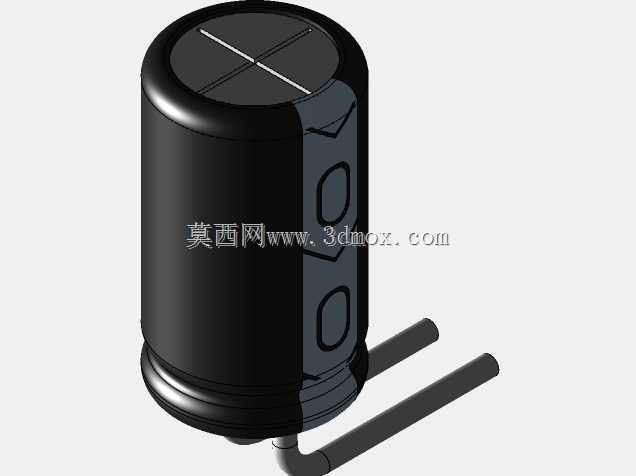

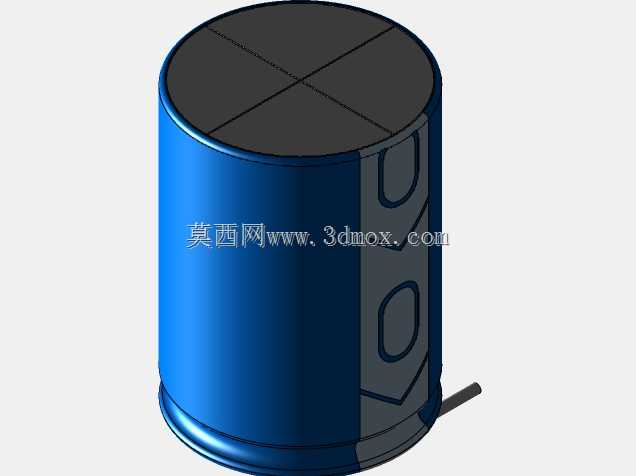

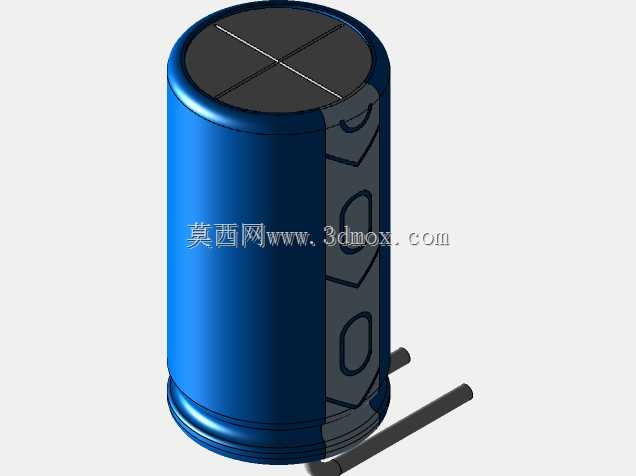

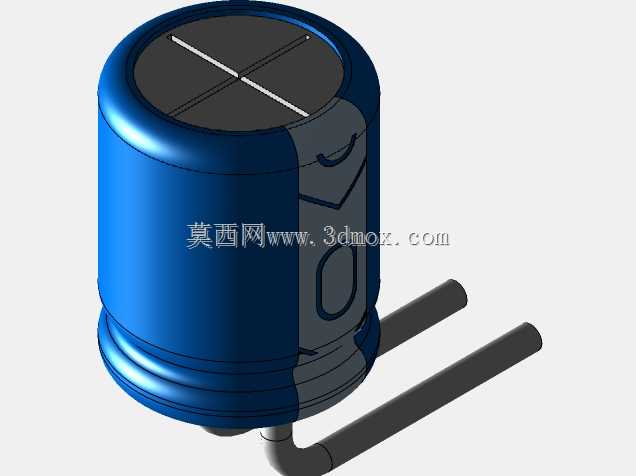

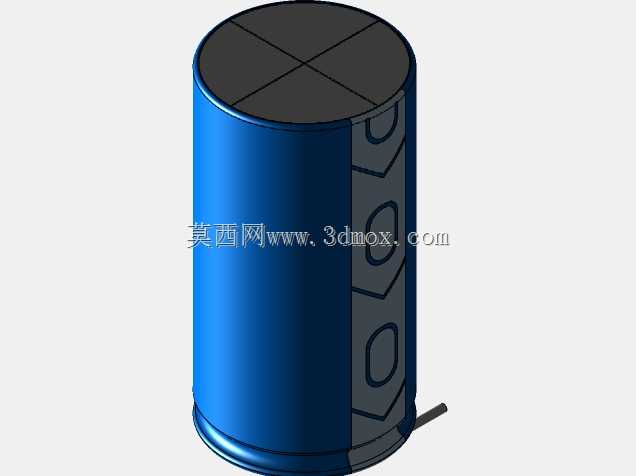

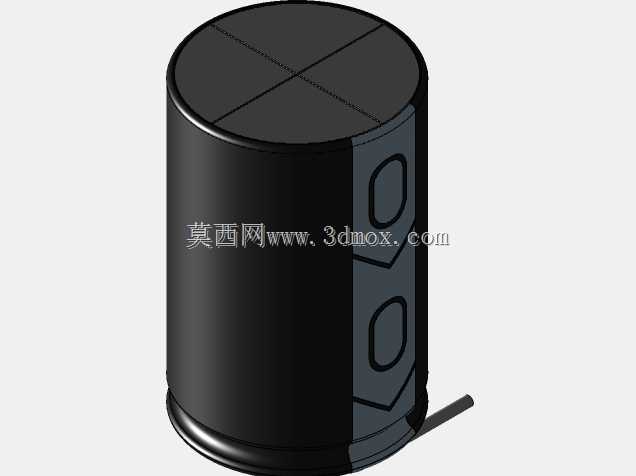

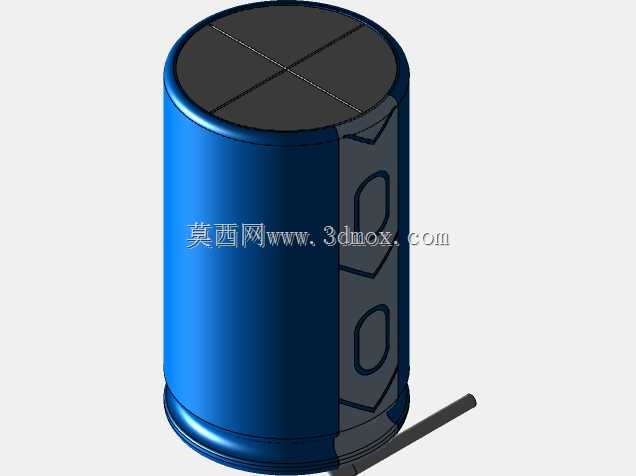

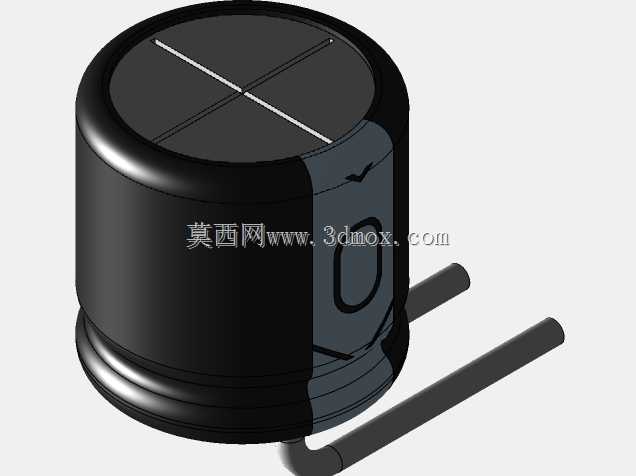

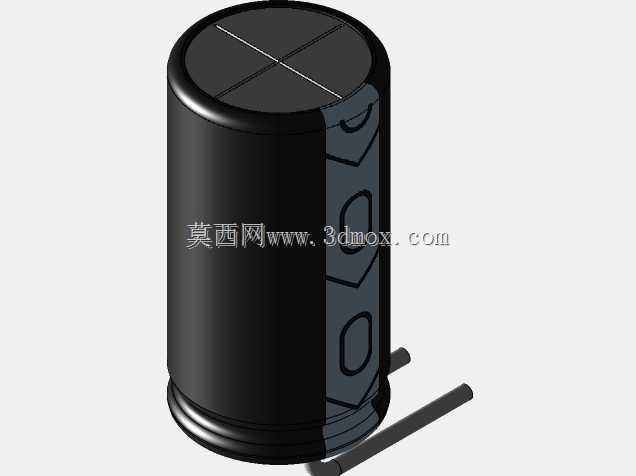

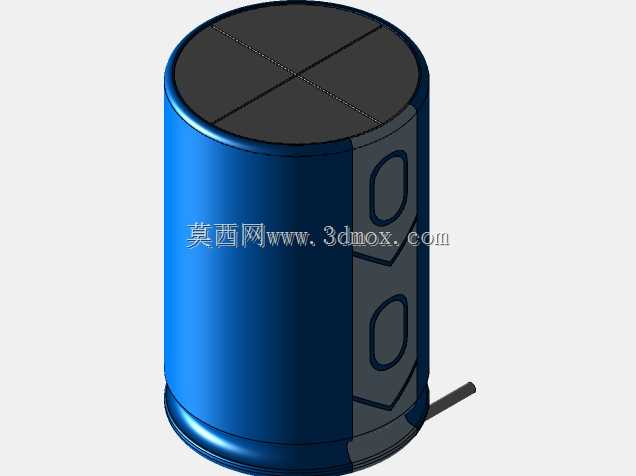

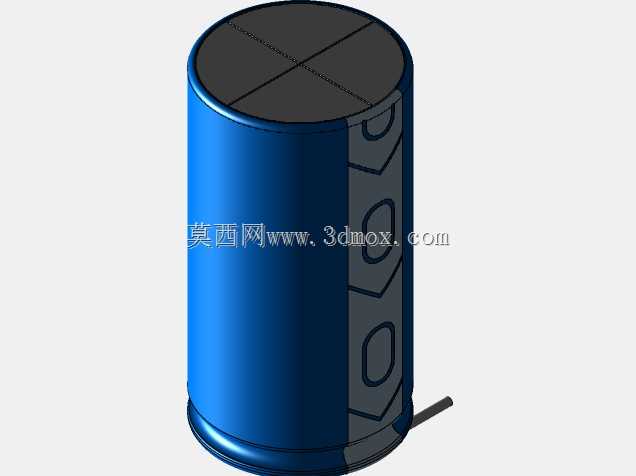

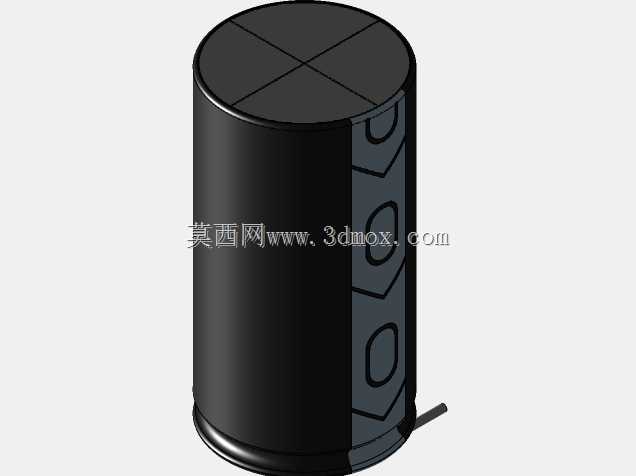

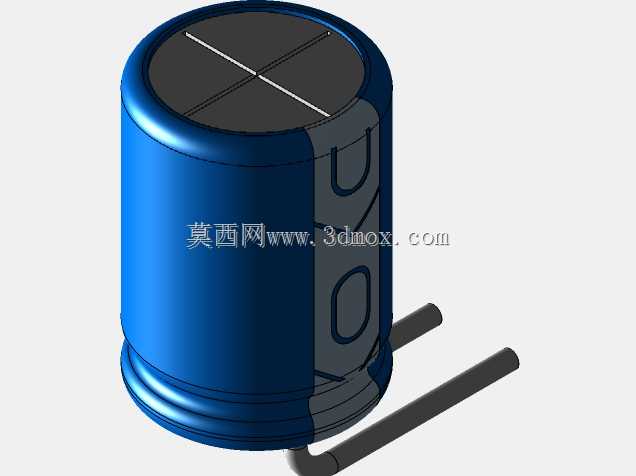

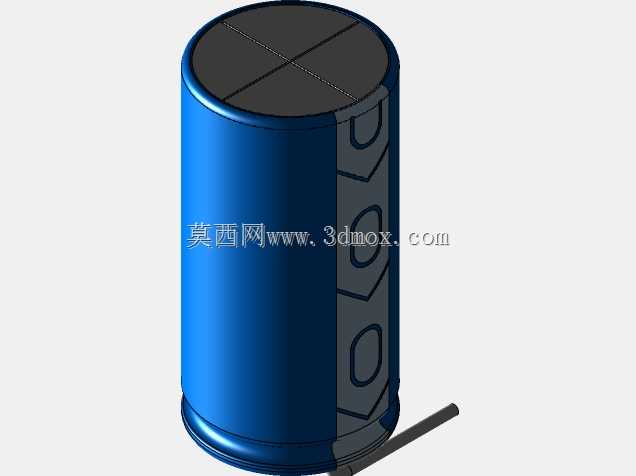

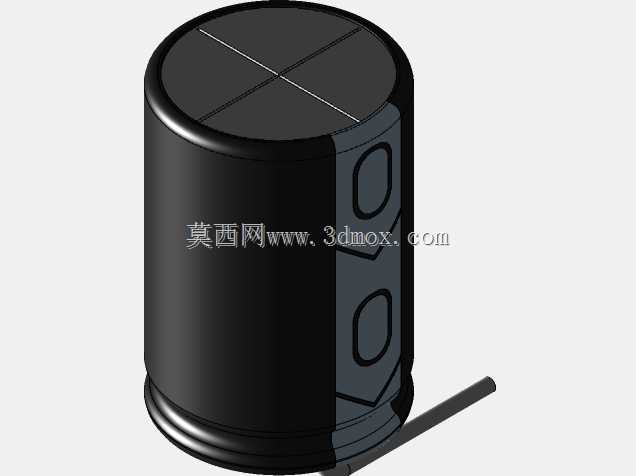

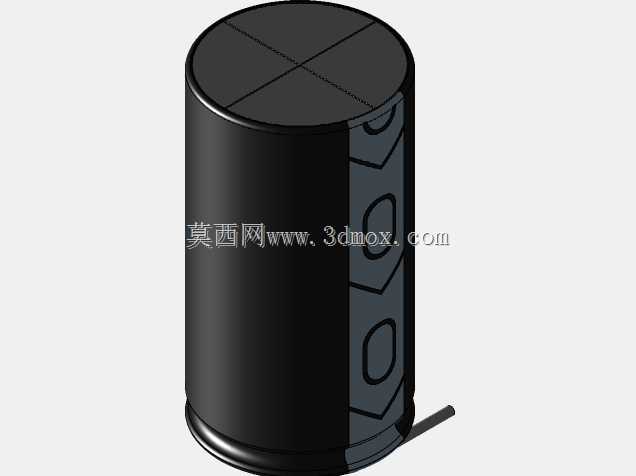

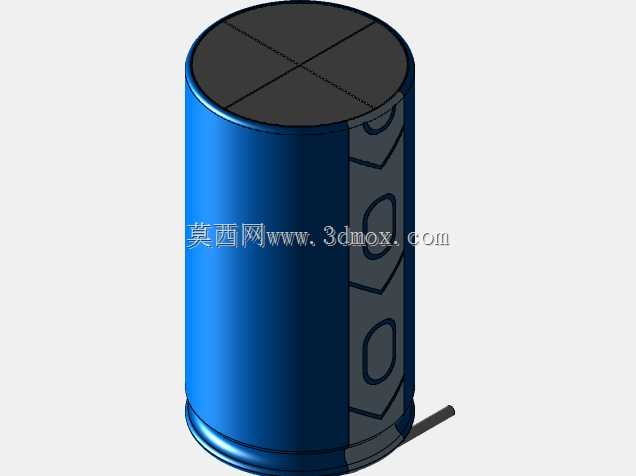

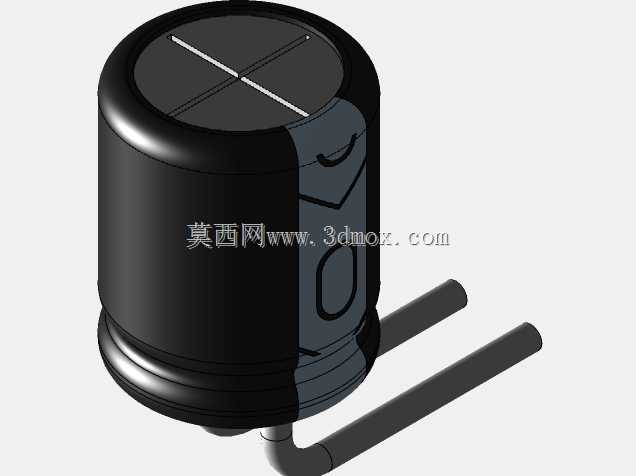

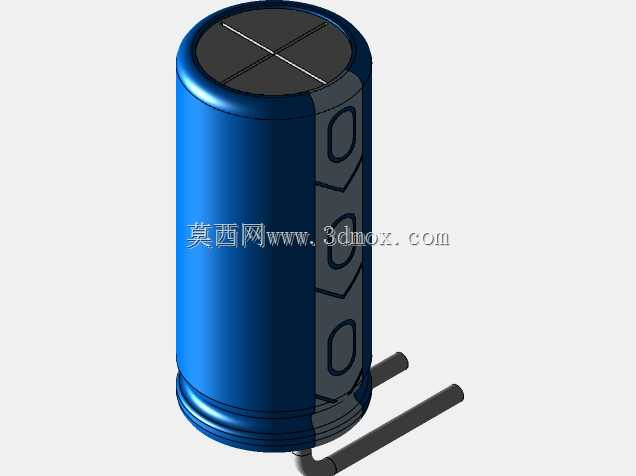

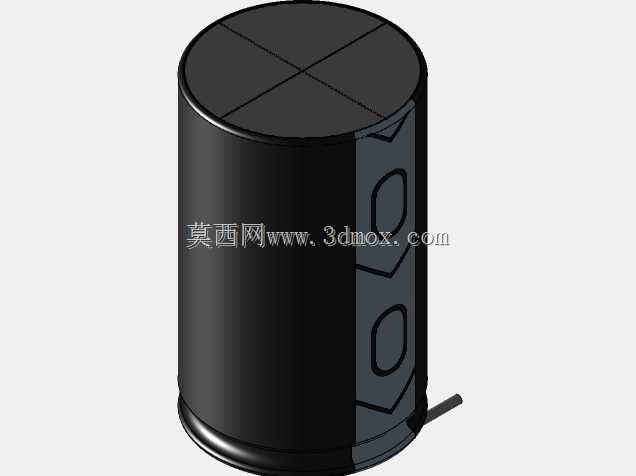

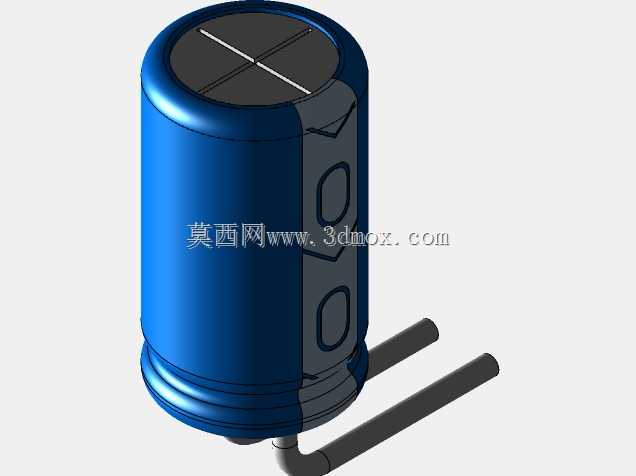

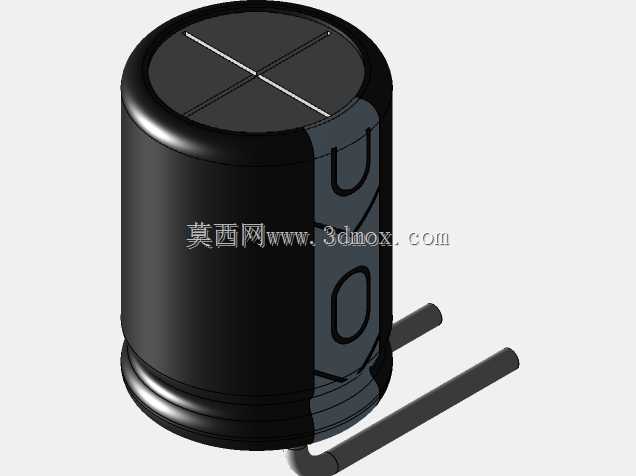

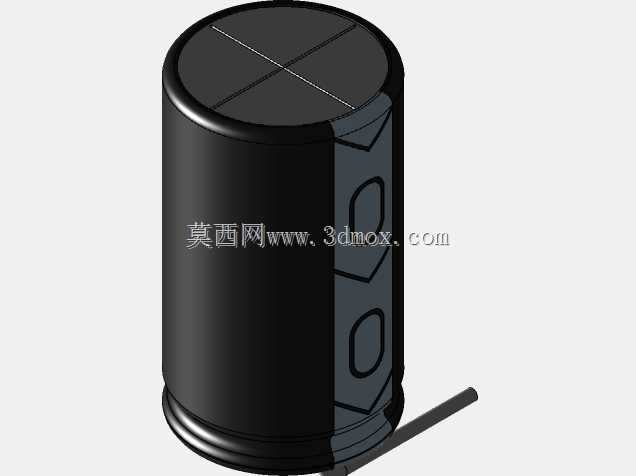

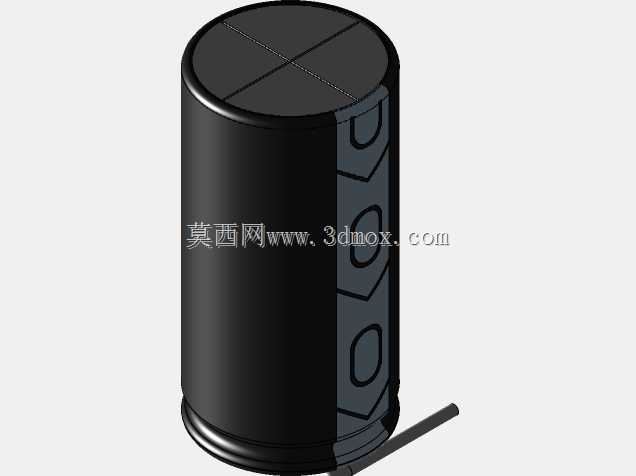

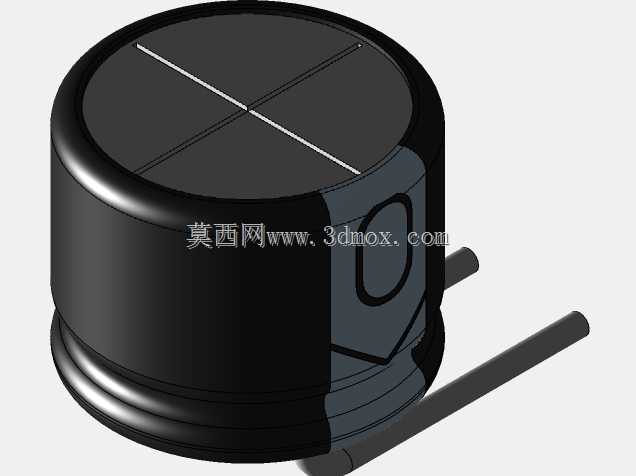

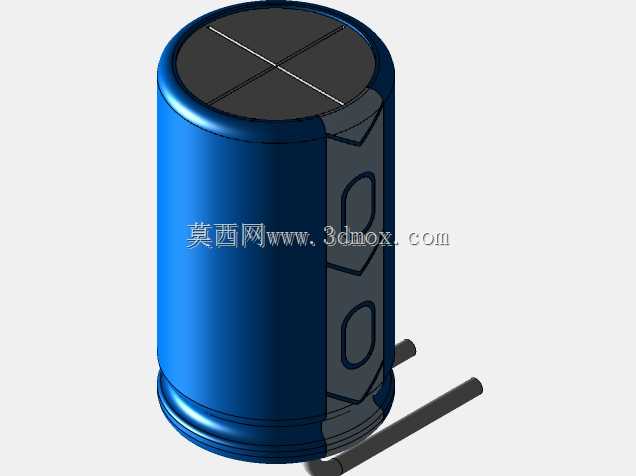

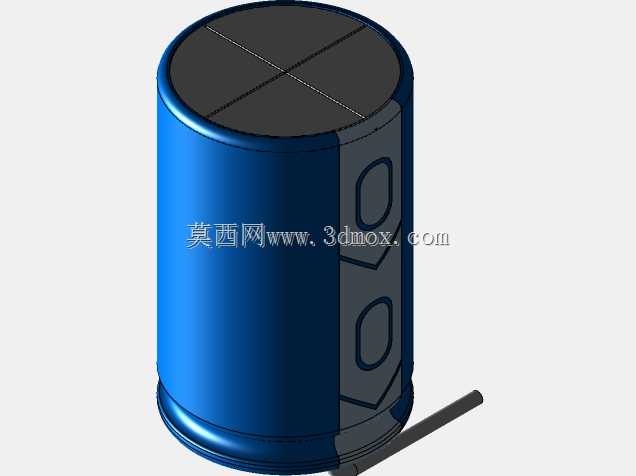

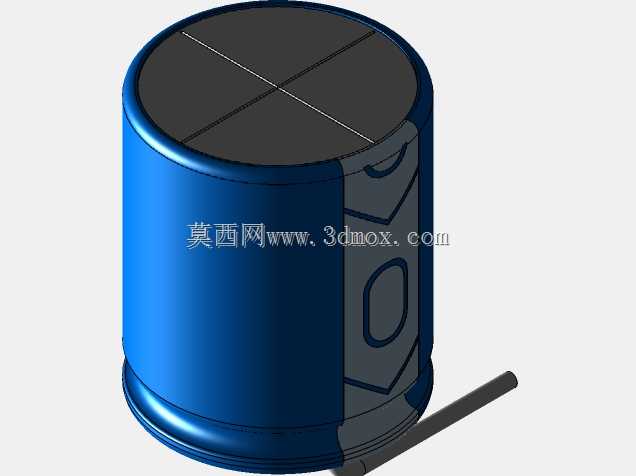

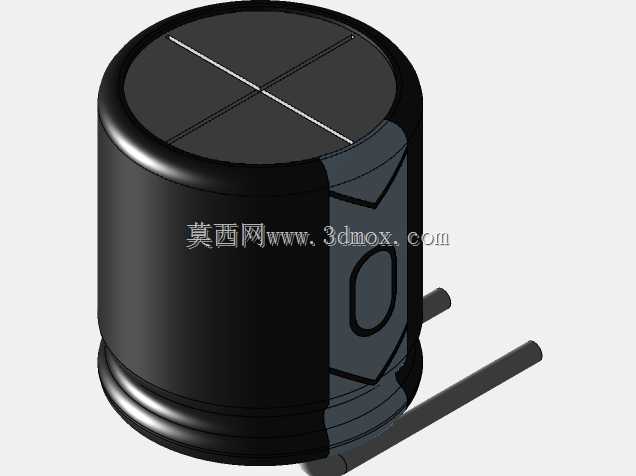

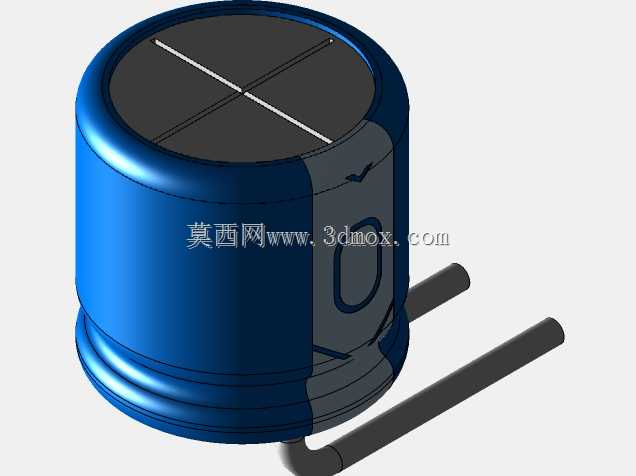

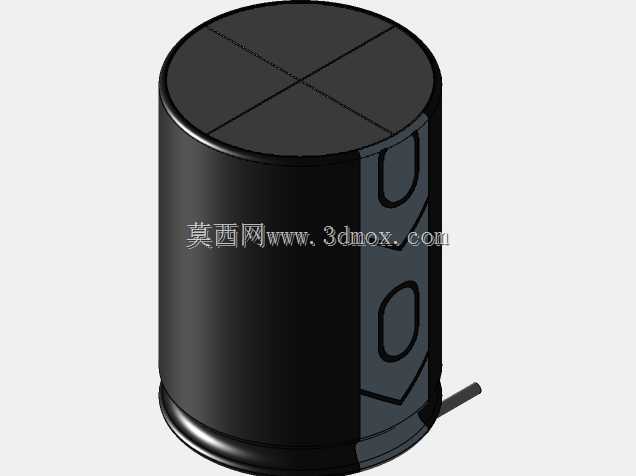

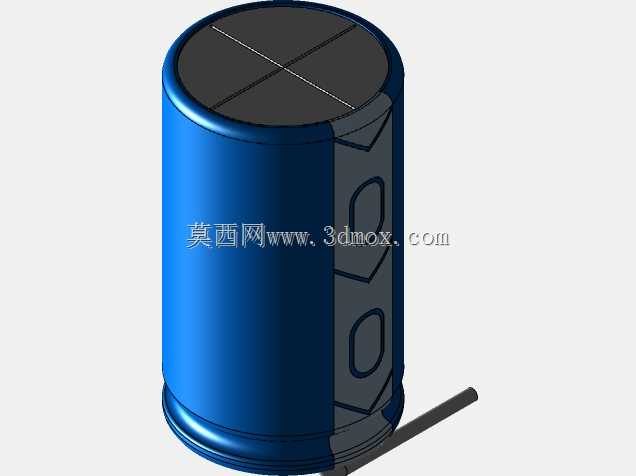

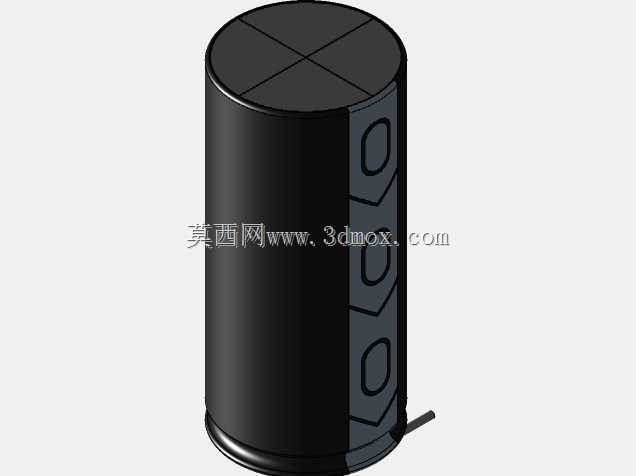

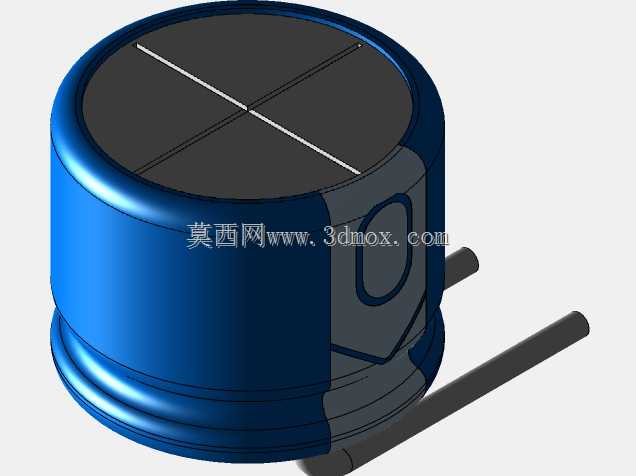

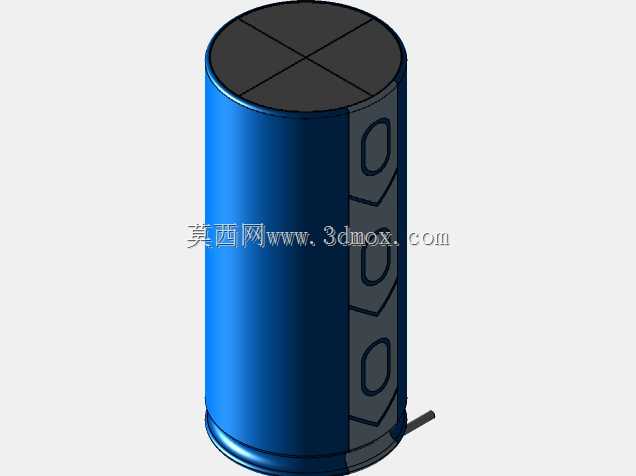

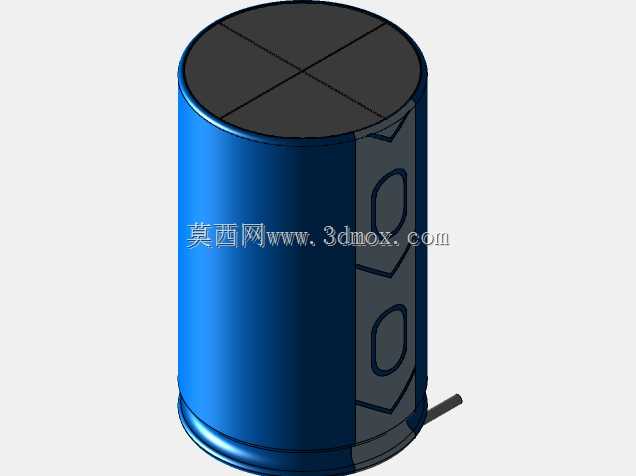

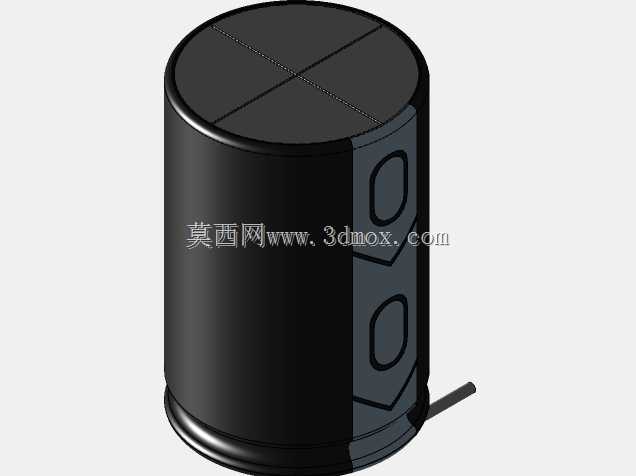

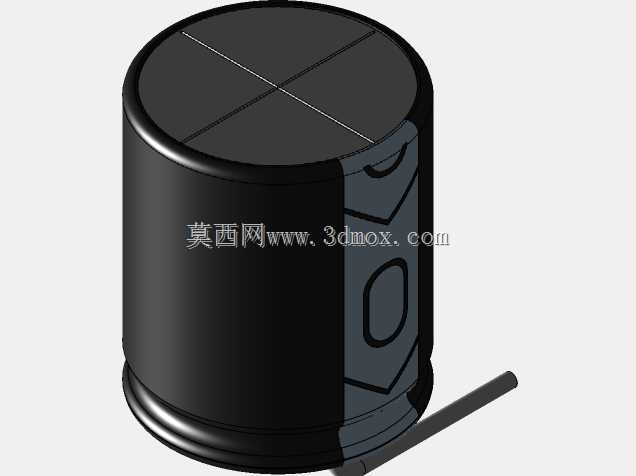

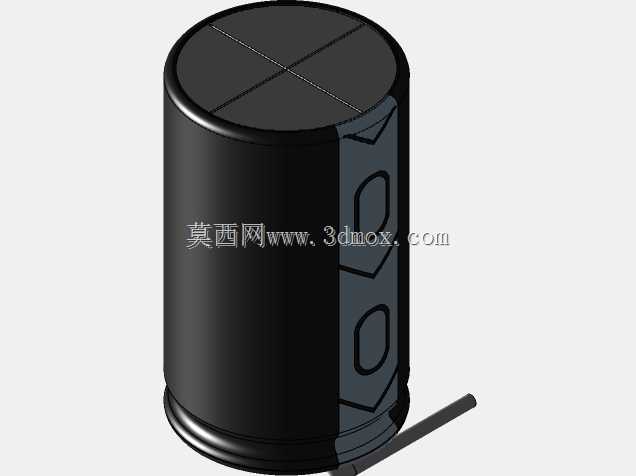

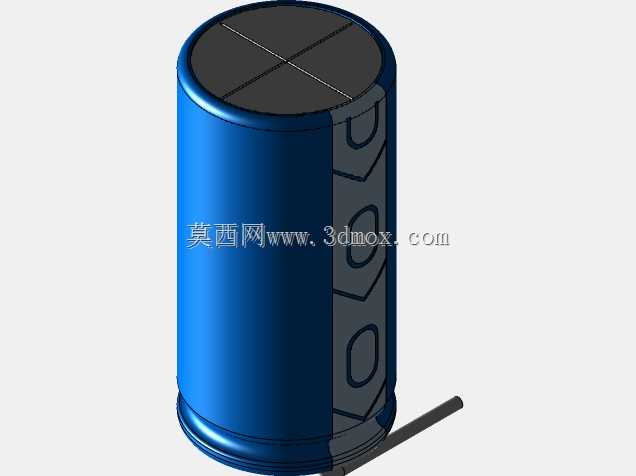

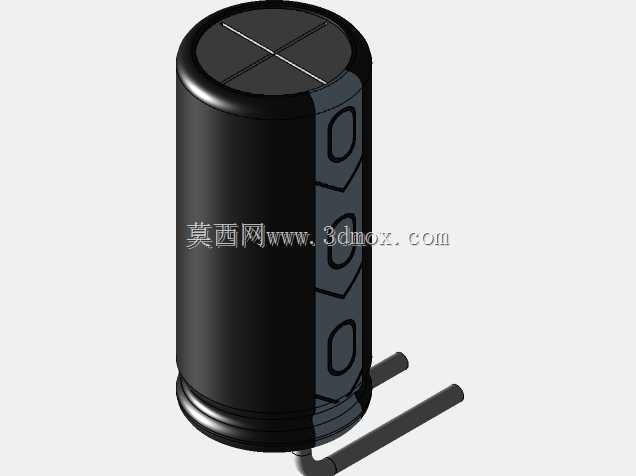

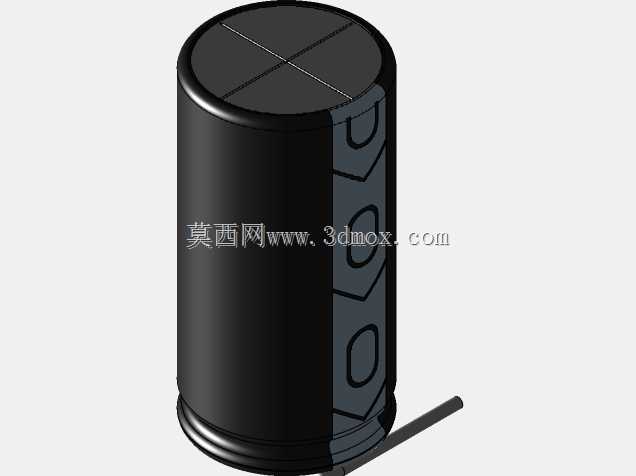

这款直角引脚直插式电解电容器，是面向高密度PCB板级电路开发的基础无源元件，广泛应用于消费电子、工业控制板卡、车载电子模块、开关电源等各类电子设备的电路拓扑中，承担电源输入滤波、输出纹波抑制、信号耦合、储能缓冲、直流母线电压支撑等核心功能，是电子电路中用量最大的基础元件品类之一。不同于常规轴向直出引脚的电解电容设计，这款产品采用直角弯折的引脚结构，核心设计思路是适配板上空间高度受限的安装场景，当PCB板上方存在结构件遮挡、整机内部竖向装配空间不足时，直角引脚可以让电容本体在焊接后呈卧式贴合板面布局，大幅降低元件的竖向占用高度，同时保留直插焊接的高可靠性，避免贴片电解电容在大电流、高纹波工况下的载流不足、焊点易开裂的问题。产品本体采用圆柱形卷绕封装结构，外壳为带防爆压痕的密封铝壳，顶部的十字防爆刻痕是核心安全设计，当电容内部因过压、过温、老化出现电解液气化压力升高时，防爆刻痕会优先开裂泄压，避免外壳爆裂引发电路短路、起火等安全隐患，外壳表面的极性标识清晰，可避免生产插装时出现极性反向的装配错误，反向安装会导致电容漏液、鼓包甚至失效。引脚采用镀锡无氧铜材质，直角弯折的尺寸经过精准校核，既保证引脚穿过PCB焊盘后有足够的焊接吃锡长度，又能让电容本体贴板后与板面保持安全绝缘间隙，避免外壳与板面走线接触引发短路，引脚的弯折弧度经过优化，避免弯折处出现应力集中导致引脚断裂，同时兼顾焊接时的吃锡浸润性，保证波峰焊或手工焊接的焊点可靠性。在安装边界上，该电容的卧式安装占用板面尺寸与同容量规格的贴片电解电容接近，但竖向高度仅为常规立式直插电解电容的三分之一左右，可直接替换原有立式电容的PCB焊盘设计，无需改动原有电路的布线布局，大幅降低高密度电路的空间改造成本，同时直插引脚的机械强度远高于贴片封装，在车载、工业设备等高振动工况下，焊点抗疲劳寿命更长，可适应-40℃到105℃的宽温工作环境，满足不同场景的可靠性要求。
