工业级多规格D-SUB连接器结构设计

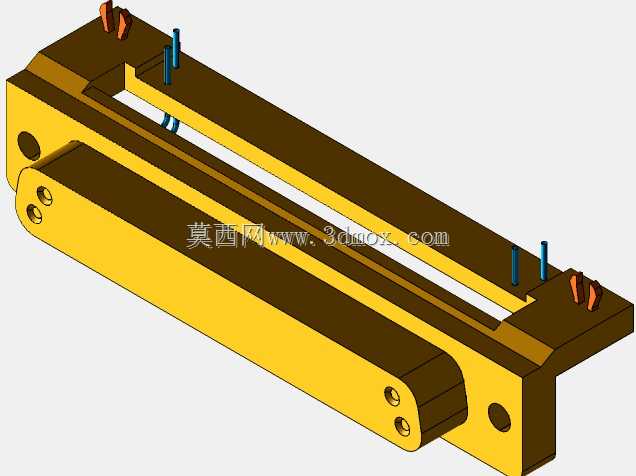

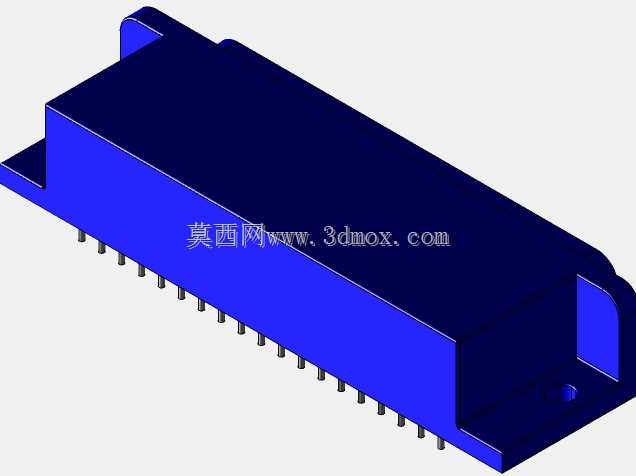

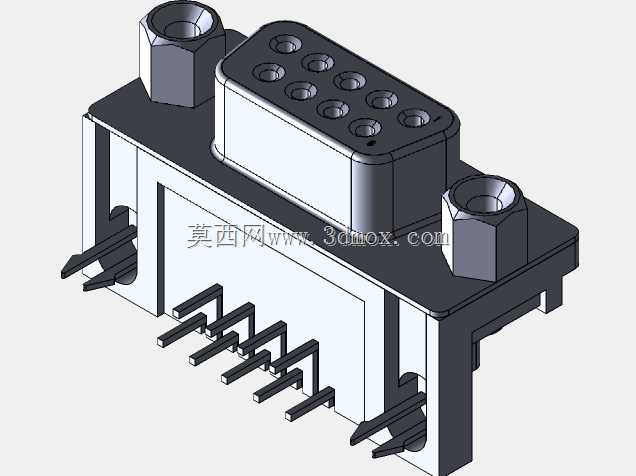

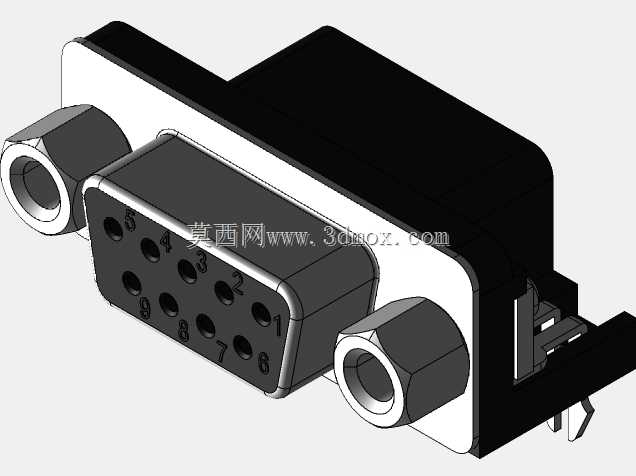

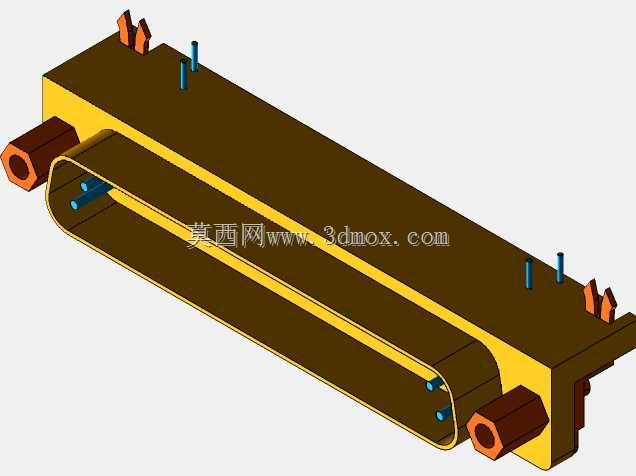

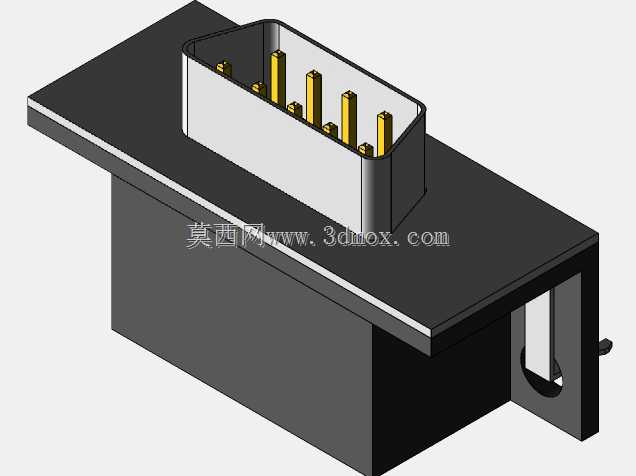

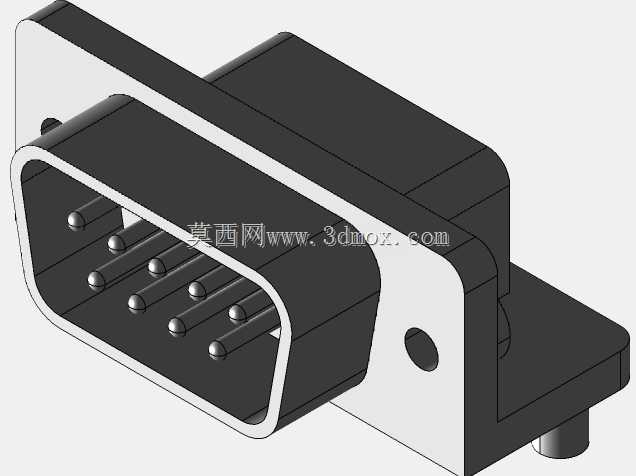

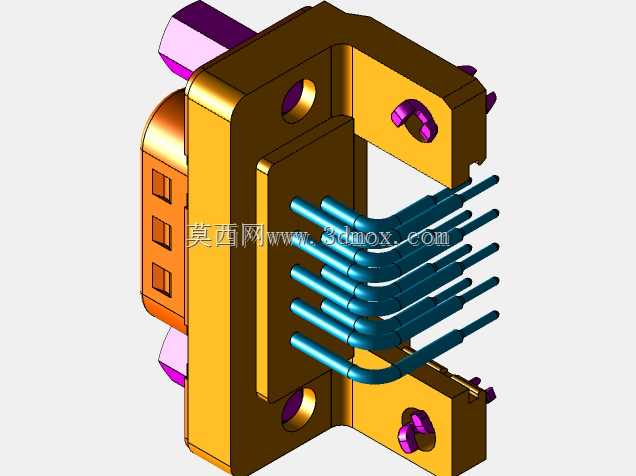

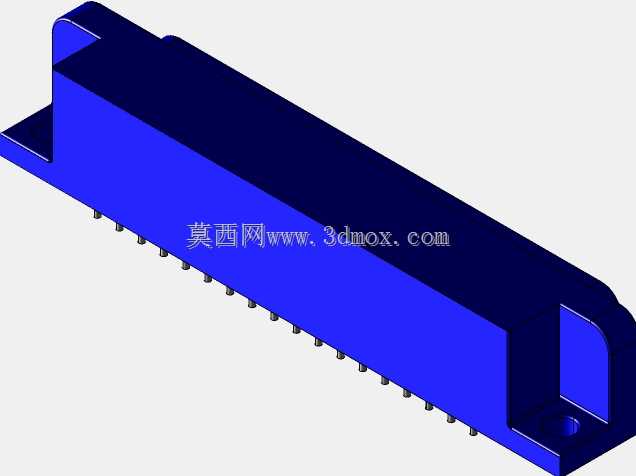

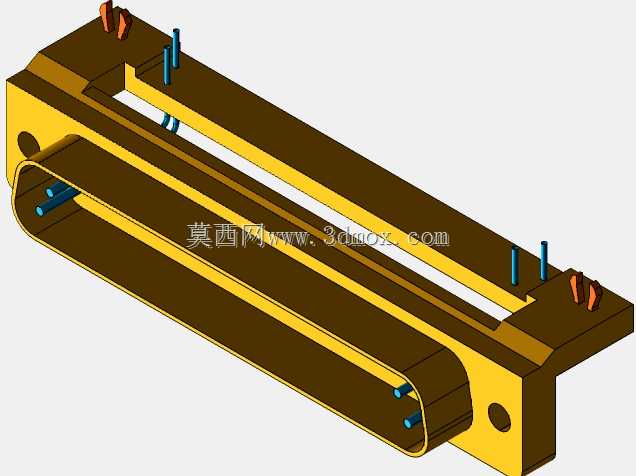

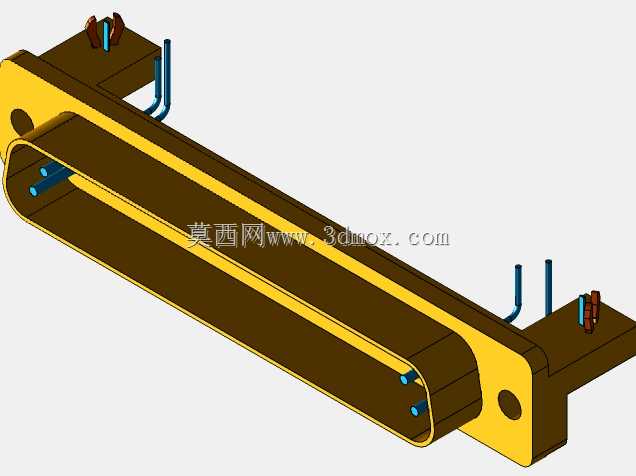

D-SUB连接器作为工业电气连接领域应用极为广泛的接口组件，长期承担着设备间信号、低功率电源的稳定传输职责，常见于工业控制机柜、通讯基站设备、测试仪器仪表、数控系统外设、轨道交通车载电子单元等场景，是不同功能模块间实现数据交互、电气连通的核心基础部件。这款多规格D-SUB连接器的设计，覆盖了DB9、DB37等主流引脚规格的结构形态，能够适配不同通道数的传输需求，从低速串口通讯到多路并行信号传输场景都可匹配。从功能特性来看，该结构设计充分考虑了工业场景下的连接可靠性，主体采用金属屏蔽外壳结构，既可以为内部插针端子提供物理防护，抵御装配、使用过程中的外力冲击，也能形成连续的电磁屏蔽层，降低外界电磁干扰对内部传输信号的影响，保障信号传输的完整性。两端的固定锁紧结构采用标准六角螺柱设计，能够与对接端的螺丝配合实现锁紧，避免设备运行过程中因振动、拉扯导致的接口松脱，维持连接的长期稳定性。外壳侧边的定位柱结构，在装配时可以快速与设备面板、PCB板上的定位孔对位，降低装配对位难度，提升批量组装的效率。设计过程中，工程师严格遵循D-SUB接口的通用安装规范，对插合面的公差、端子的排布间距、安装孔位的中心距都做了精准的尺寸约束，既保证同规格产品的通用互换性，也明确了安装边界尺寸，方便设计人员在整机布局时预留足够的装配空间，避免出现安装干涉问题。内部端子的排布采用分层错位设计，在有限的壳体空间内最大化利用布局空间，同时保证相邻端子间的绝缘间隙满足电气安全要求，避免出现高压击穿、信号串扰的问题。外壳的弯折结构做了圆角过渡处理，既可以减少加工过程中的应力集中，提升壳体的结构强度，也能避免装配时锐边划伤操作人员、破坏线缆绝缘层。整体结构兼顾了工业场景的耐用性需求与装配的便捷性，能够满足各类工业设备的电气连接设计选型需求。
