2.4英寸QVGA串行TFT触控显示模块

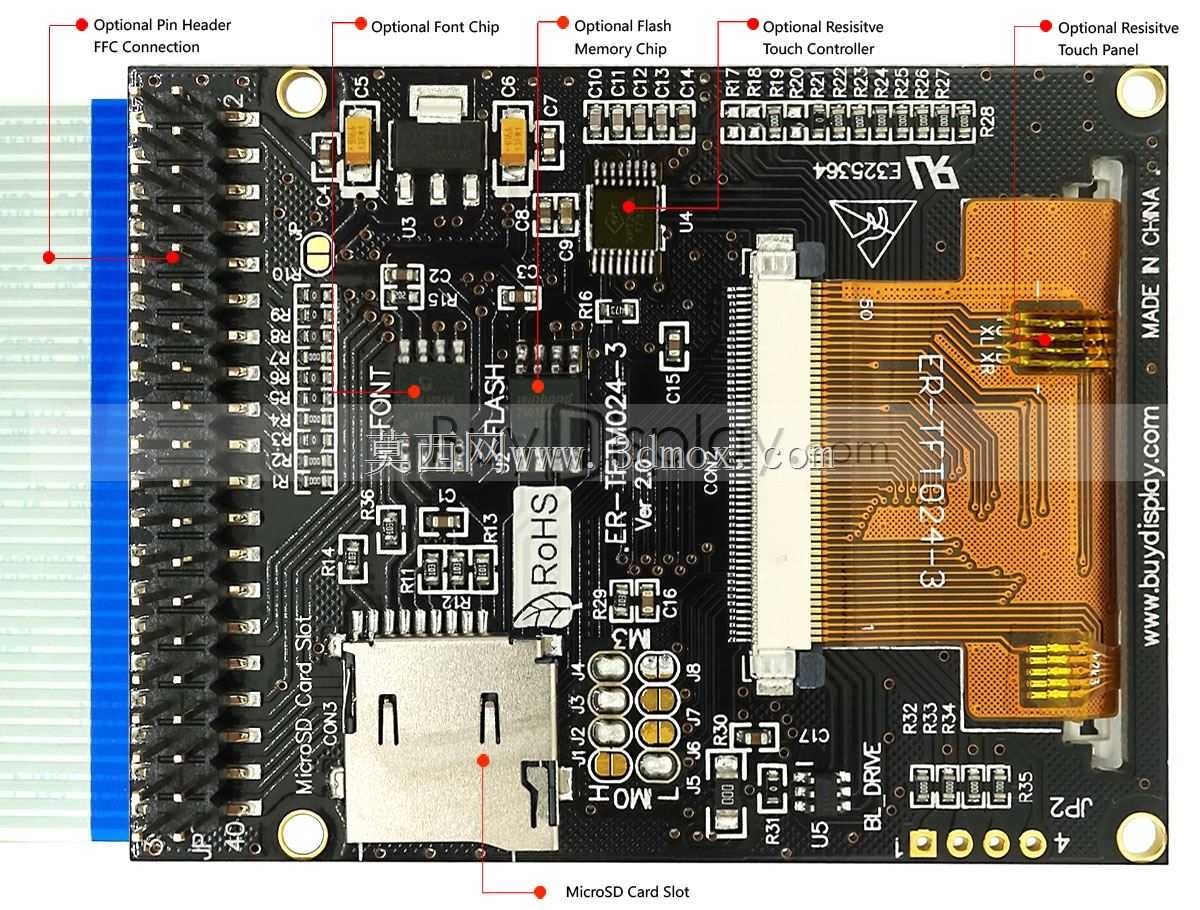

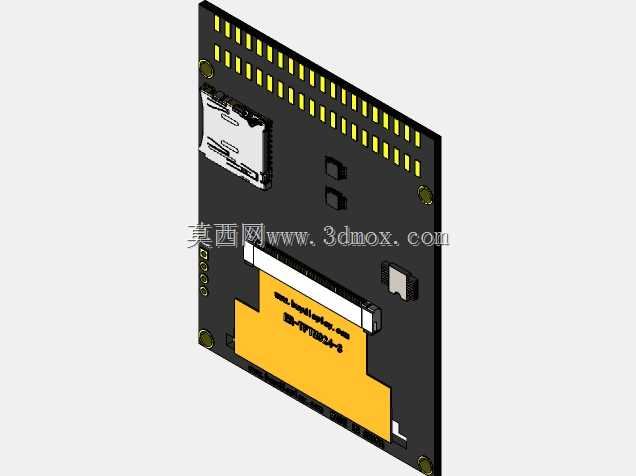

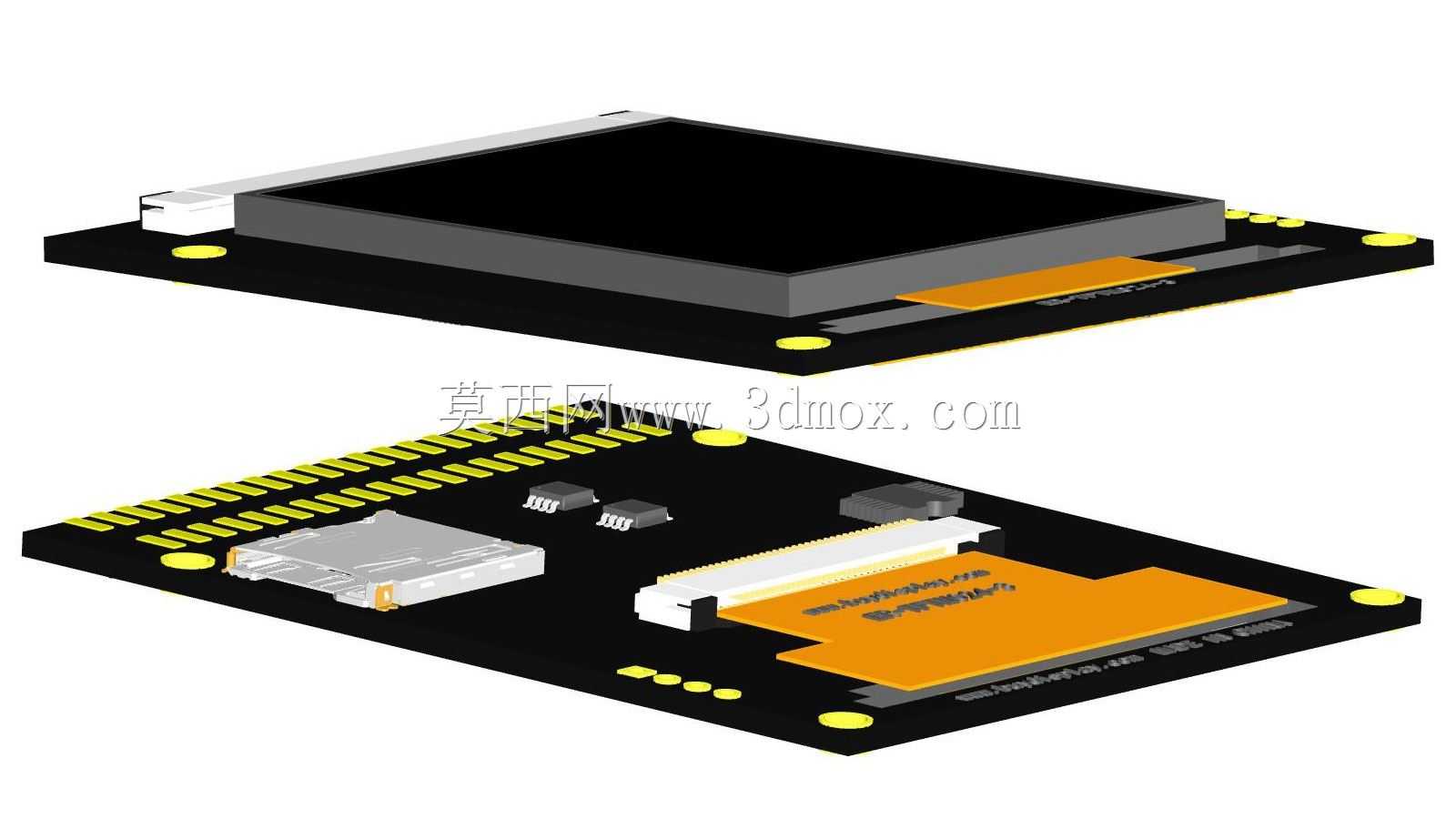

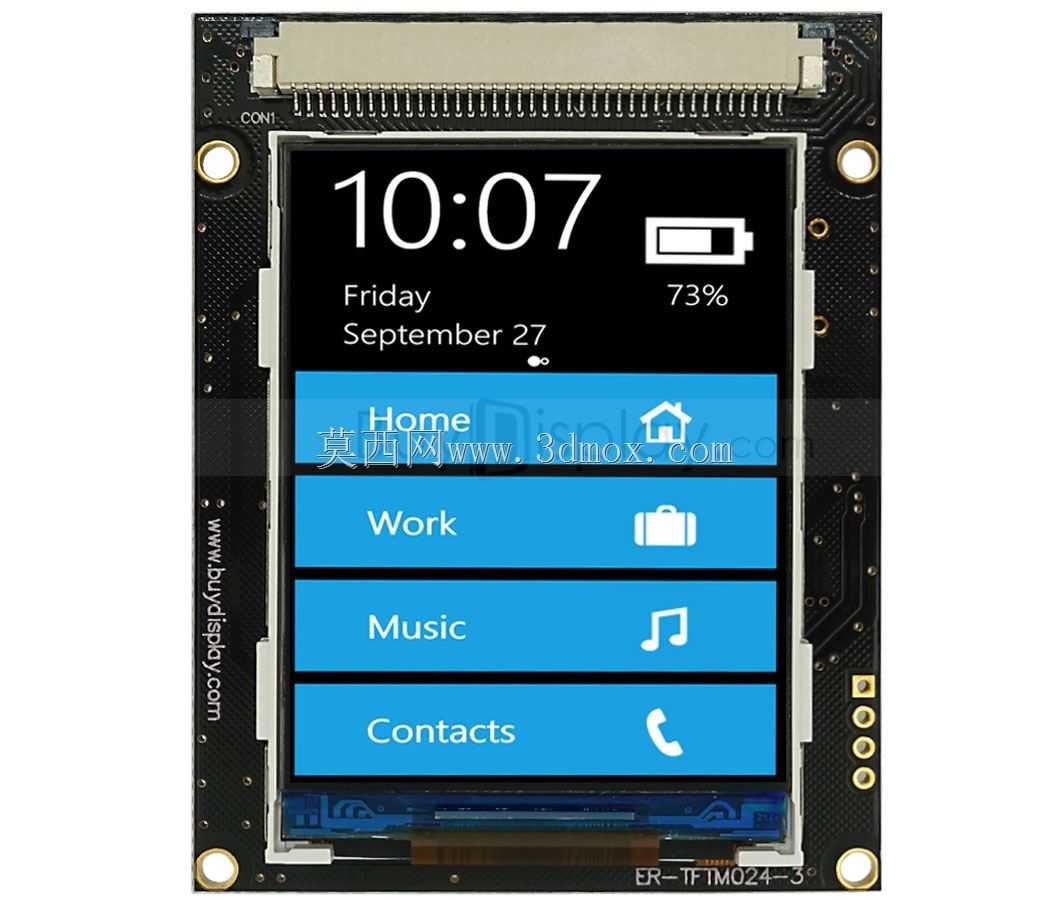

这款2.4英寸QVGA分辨率的TFT LCD触控显示模块，是嵌入式开发、小型智能设备领域常用的人机交互核心部件，广泛应用在工业控制手持终端、小型物联网设备面板、消费类电子便携装置、教学实验开发平台等场景中，承担设备状态可视化展示、用户触控指令输入的核心功能，是连接设备主控与使用者的关键交互载体。模块采用ILI9341作为显示驱动芯片，支持320×240的标准QVGA分辨率，色彩显示饱满细腻，能够清晰展示字符、图形、简易UI界面等内容，满足多数小型设备的信息展示需求。在接口设计上，模块采用串行通信方案，相比并行接口能够大幅减少与主控芯片的连接引脚数量，降低主控IO资源占用，简化硬件布线难度，尤其适合引脚资源紧张的单片机、嵌入式最小系统使用。模块板载SD卡插槽，可直接外接存储介质读取图片、字库等资源，无需额外外挂存储电路；同时集成专用字库芯片与闪存存储，内置常用字符库，开发者无需自行生成烧录字库文件，能够大幅缩短显示界面的开发周期，降低底层驱动开发难度。模块采用板层叠式结构设计，显示面板与底层驱动PCB板通过排针对接，整体外形紧凑规整，安装边界清晰，底层PCB板预留标准固定孔位，可通过螺丝直接固定在设备外壳内部的安装柱上，适配多数小型设备的内部安装空间。触控层与显示面板一体化贴合，触控响应灵敏，识别精度满足常规按键、滑动操作的交互需求，无需额外加装独立触控面板。在电路设计上，模块将驱动电路、电源管理、接口电路全部集成在底层PCB上，外围仅需连接电源与串行通信引脚即可工作，无需额外搭建辅助电路，降低了硬件集成的复杂度。模块的接口引脚采用标准排针引出，引脚定义清晰，兼容市面上主流的单片机开发板引脚布局，开发者可直接通过杜邦线连接完成快速验证，也可根据产品需求设计专用对接插座，实现量产阶段的快速装配。整体设计兼顾了开发阶段的易用性与量产阶段的装配便捷性，既适合工程师做项目原型开发验证，也可直接集成到最终量产的小型智能设备中，稳定实现人机交互的核心功能。
