7英寸TFT触控LCD显示模块带SSD1963控制板

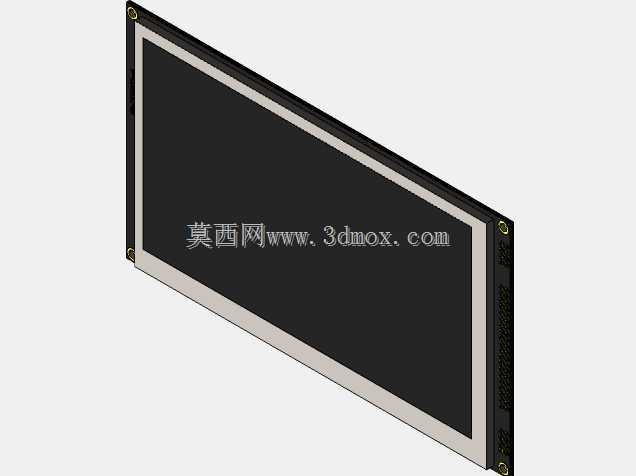

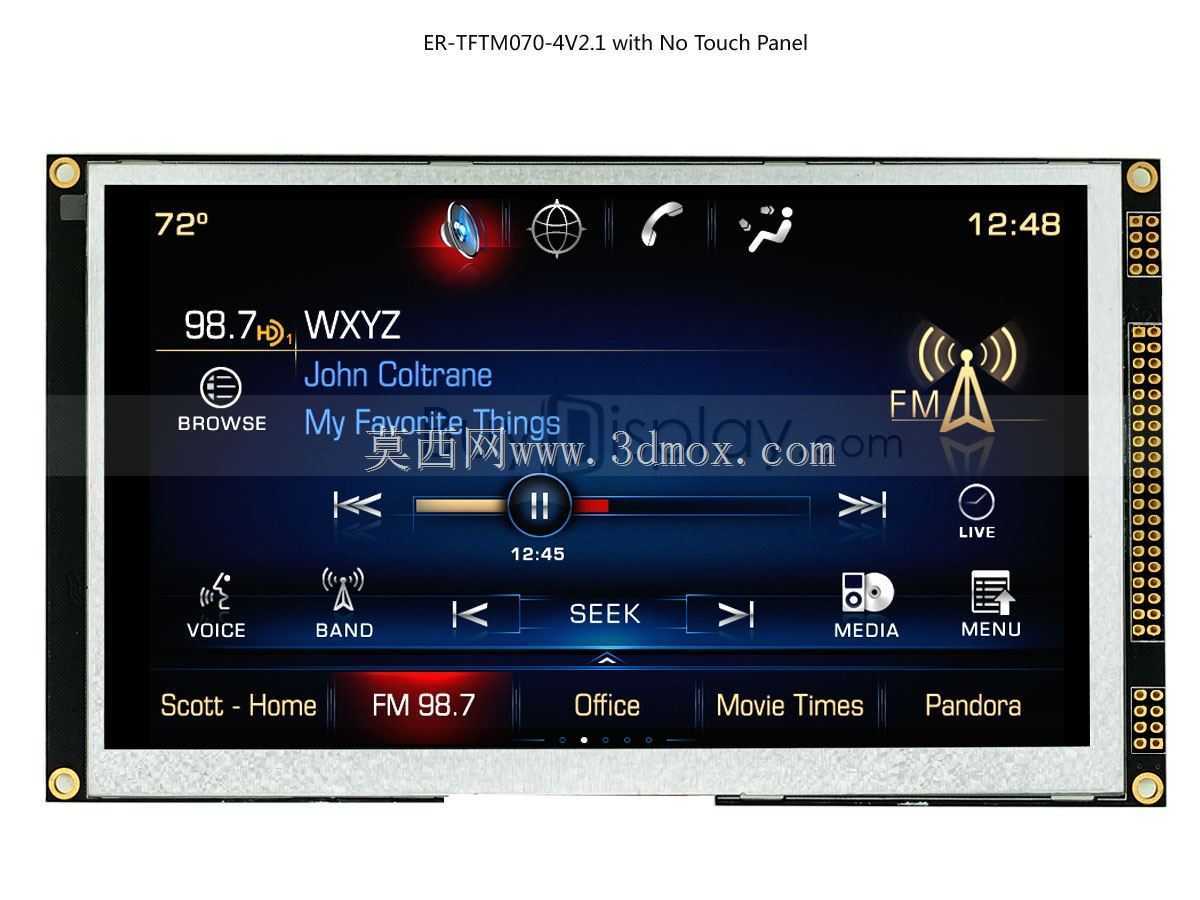

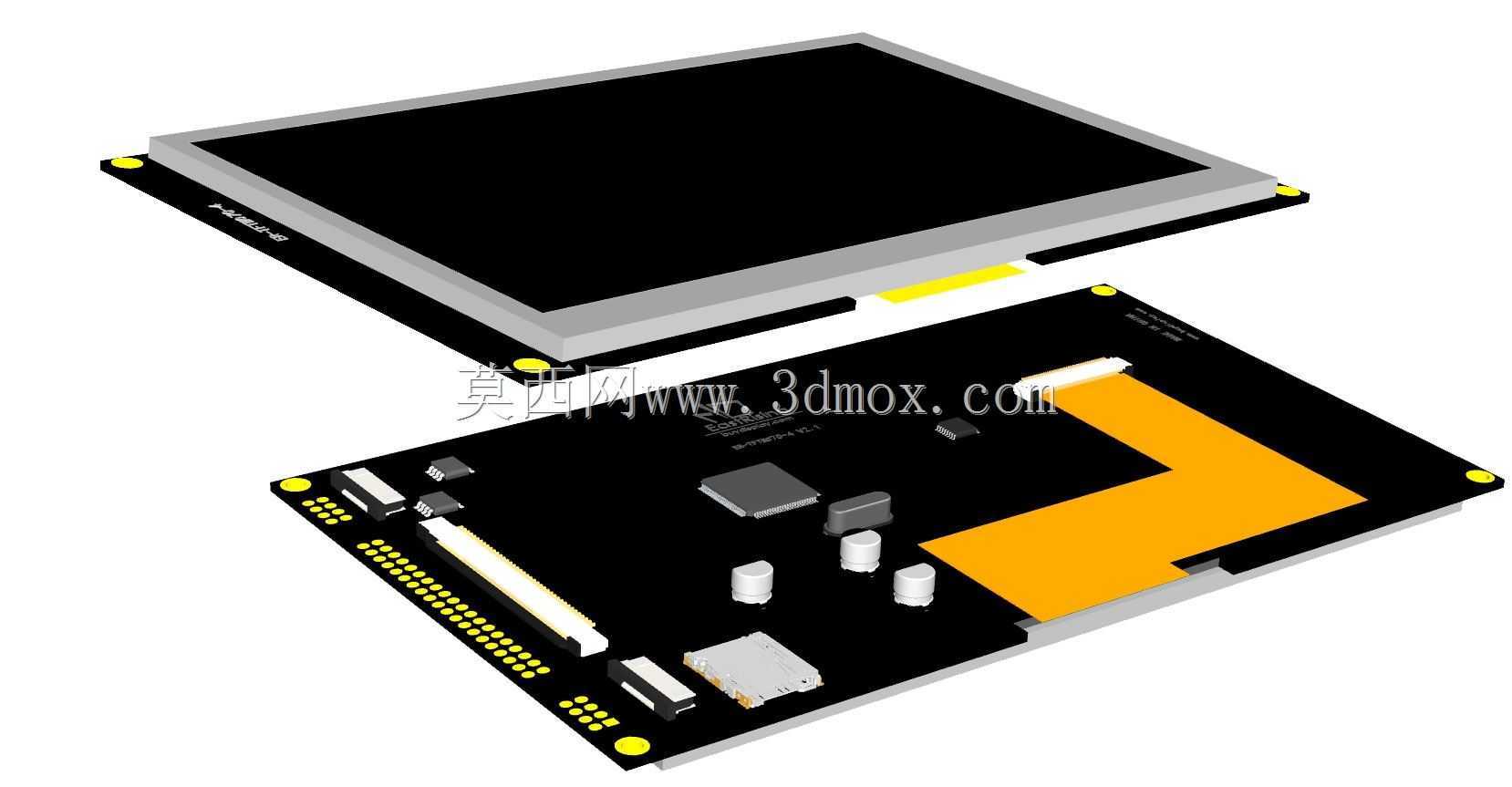

　　在嵌入式开发、工业人机交互界面、小型智能设备的硬件选型与结构适配工作中，这类7英寸触控显示模组是非常常见的配套部件，很多做工业控制终端、手持检测设备、小型教学实验平台的工程师，都会优先考虑这类集成度较高的显示方案，不用单独去匹配屏幕驱动、触控电路和主控接口，能大幅缩短前期硬件调试的周期。这款模组的分辨率为800×480点，属于7英寸显示面板里的常规规格，屏幕和控制板采用叠层装配的结构，显示面板在上，驱动控制板在下，两者通过FPC排线完成信号连接，整体装配后的厚度控制在常规嵌入式安装的允许范围内，四个角预留的固定孔位可以直接配合铜柱或者螺丝固定在设备壳体的内部安装柱上，安装边界需要注意控制板下方预留出不小于2mm的安全间隙，

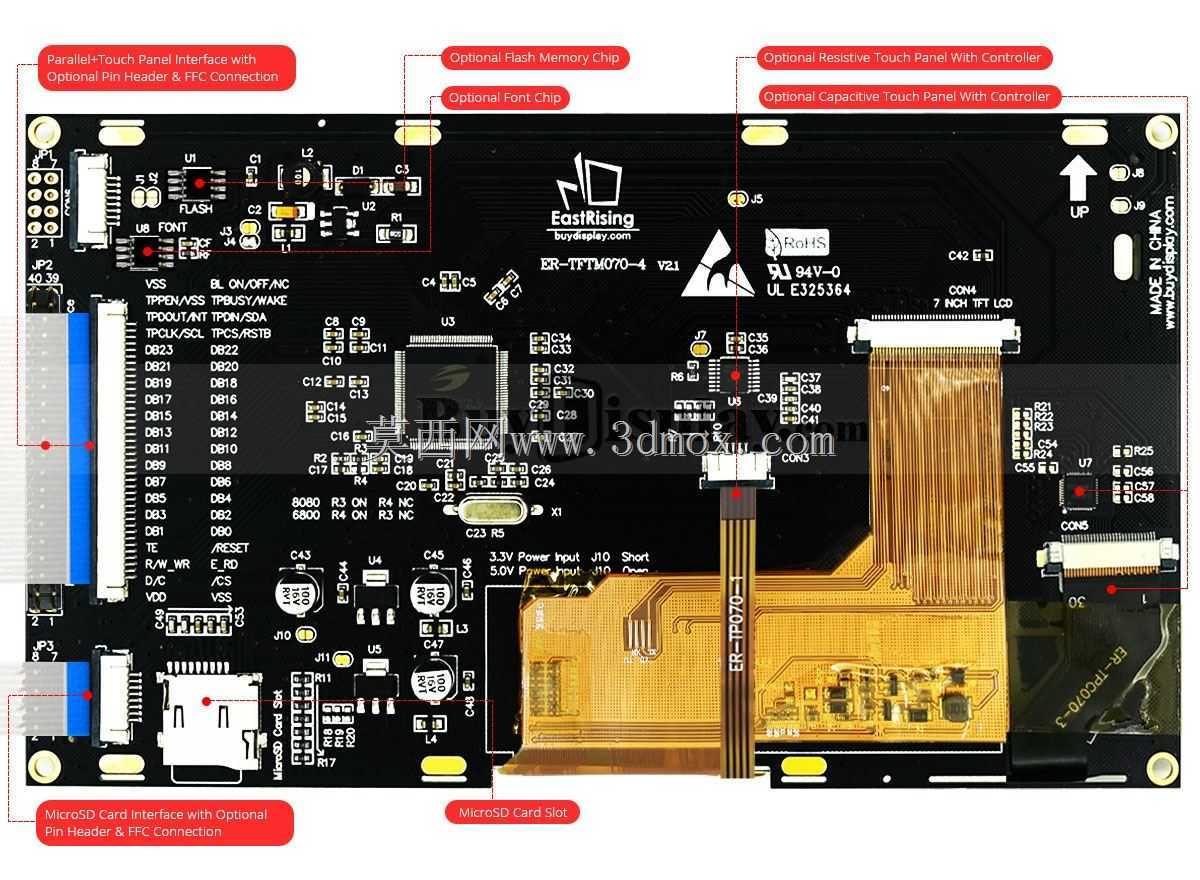

　　避免板载电容、接口元件和壳体内部的其他结构件产生硬接触干涉。从功能设计来看，板载的SSD1963控制器是专门针对这类中小尺寸TFT屏设计的驱动芯片，能够直接适配MCU、ARM、DSP、FPGA等多种主流主控平台的接口逻辑，不用额外搭建复杂的电平转换电路，板上还集成了microsd卡槽、字库存储芯片和闪存芯片，在做脱机运行的显示类项目时，可以直接把字库、界面素材存储在板载的存储单元里，不用占用主控芯片的内部Flash资源，触控层和显示层的信号走线都做了等长处理，高速刷新画面的时候不会出现触控漂移、画面撕裂的问题。实际做结构适配的时候要注意，屏幕的有效显示区域要和设备面板上的开窗位置精准对齐，面板开窗的边缘要比屏幕黑边区域小1mm左右，

　　避免装配后出现漏光或者屏幕边缘固定结构外露的问题，控制板侧边引出的排针接口要对应设备内部的走线方向预留操作空间，方便后期调试的时候插拔接线，板上的复位按键、供电接口的位置也要在壳体设计时预留对应的操作缺口或者避让空间，避免装配后按键被壳体顶住无法触发。这类模组的应用场景覆盖很广，从工业设备的参数显示与触控操作终端，到教学实验里的嵌入式开发演示平台，再到小型智能家电的人机交互界面，都能看到同规格产品的应用，做三维建模的时候要准确还原板载元件的高度、接口的突出尺寸，避免后期结构装配时出现干涉问题，尤其是屏幕FPC排线的弯折半径要符合柔性线路的弯折要求，不能在装配时把排线折出死弯，导致信号传输中断。
