九英寸带触摸TFT液晶显示模块结构

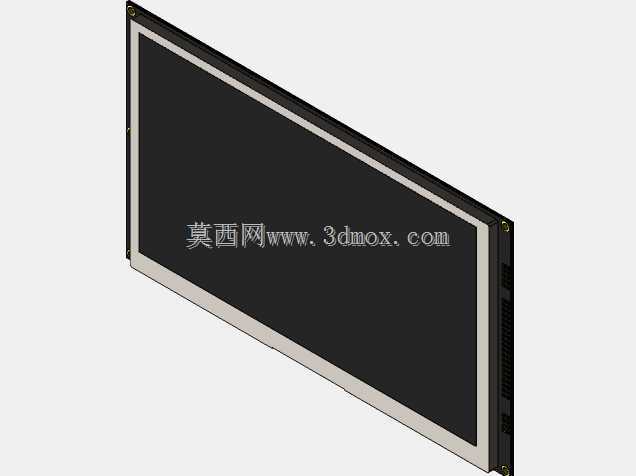

　　在嵌入式开发、工业人机交互界面、小型智能设备的选型与结构适配工作中，显示模块的结构合理性直接决定了整机装配效率与长期使用可靠性。这款九英寸TFT显示模块的三维结构，完整还原了显示面板、触摸层、驱动背板的层叠装配关系，能为结构工程师做壳体开孔、安装位设计提供精准的尺寸参考。从实际应用场景来看，这类带触摸的显示模块常被用于小型工业控制终端、嵌入式开发验证平台、桌面级智能检测设备的人机交互单元，既要满足显示清晰度要求，也要兼顾触摸操作的装配公差预留。

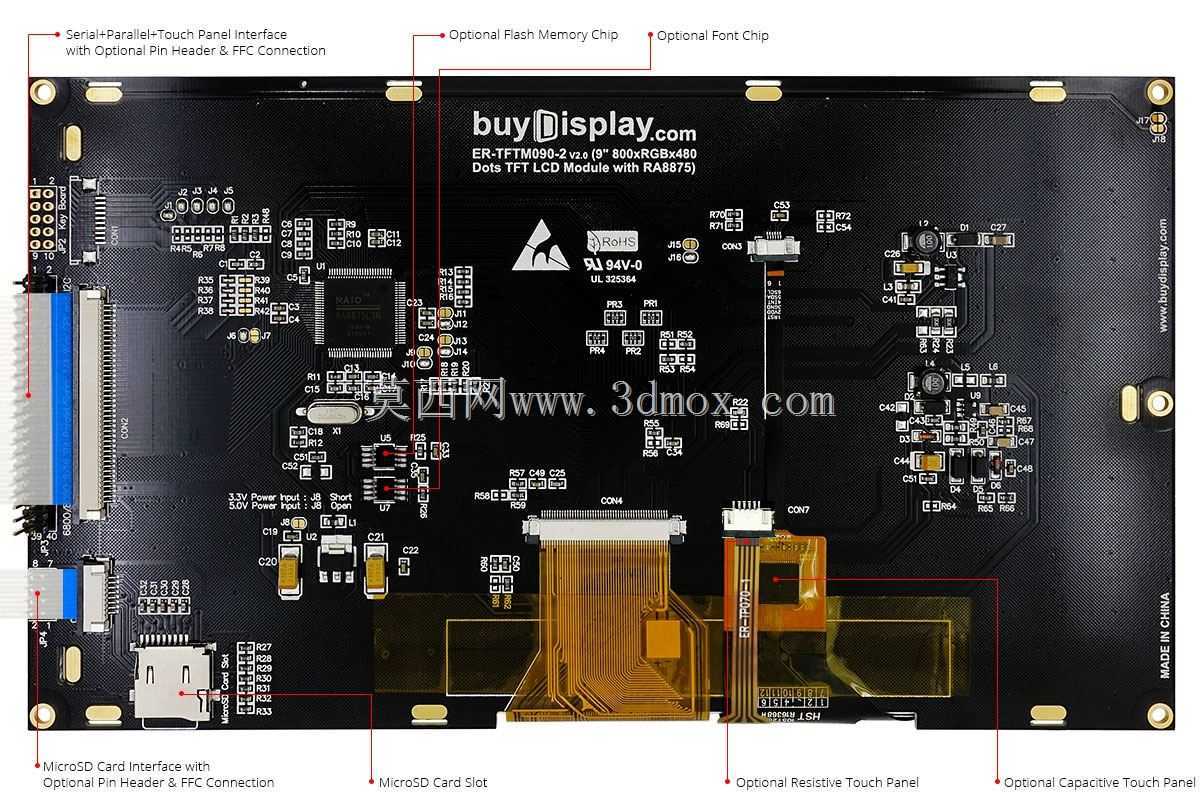

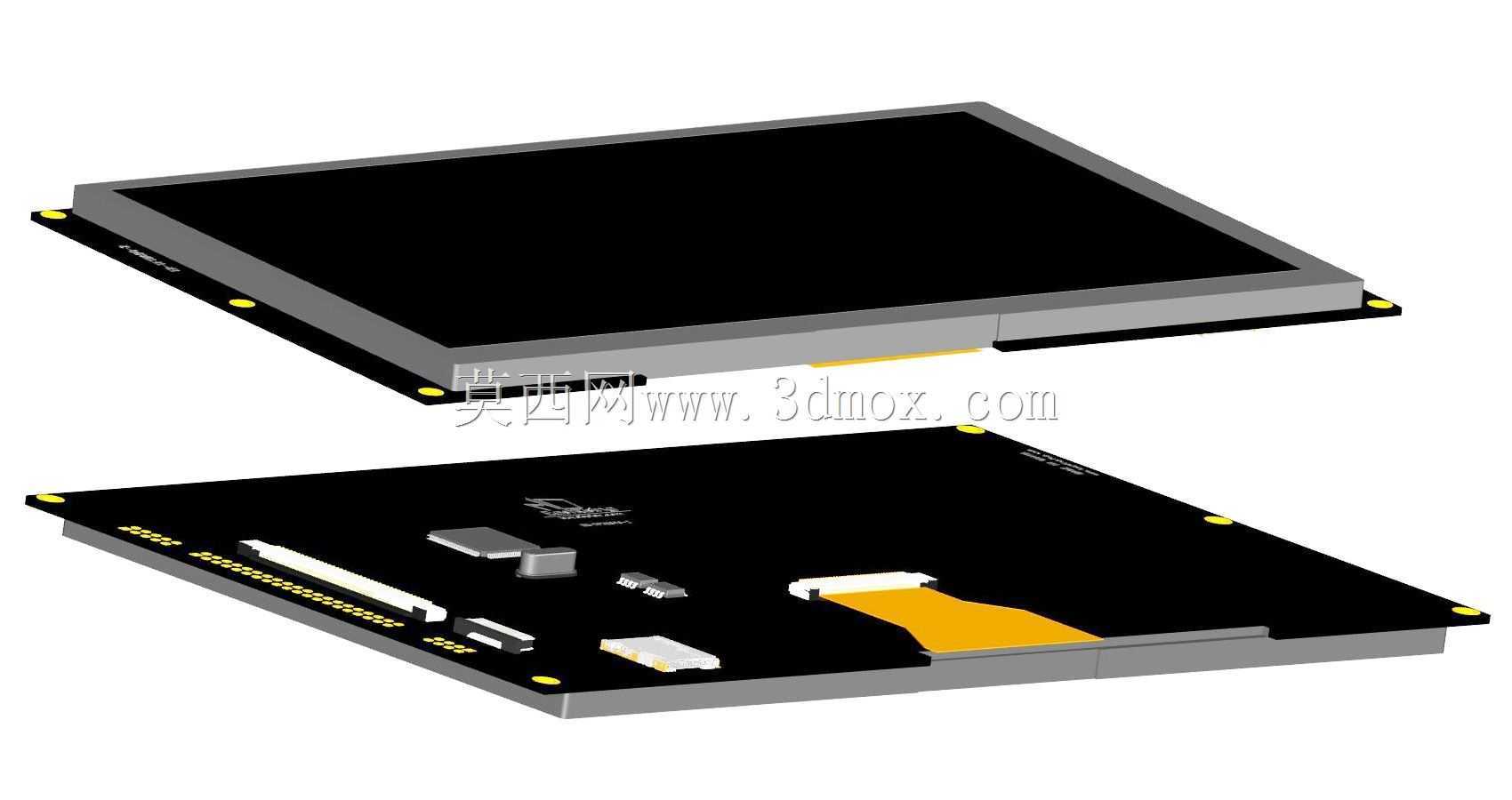

　　从功能特性上看，模块同时引出I2C与串行SPI通讯接口，适配Arduino、STM32、8051等主流控制平台，背板上预留了microSD卡插槽与闪存芯片焊接位，可独立完成字库存储、图片资源加载等功能，无需占用主控芯片过多存储资源。设计层面上，模块采用显示面板与驱动板上下层叠的装配结构，FPC软排线连接面板与驱动板，既压缩了整体厚度，也避免了硬连接在震动场景下出现接触不良的问题。驱动板四角设置了镀金安装定位孔，孔位间距匹配通用嵌入式设备的安装标准，工程师在做壳体设计时，可直接参考孔位坐标设计固定柱，无需额外做转接板适配。

　　安装边界方面，模块整体外形为矩形，显示区域边缘到板边预留了足够的边框宽度，可适配前壳贴合、嵌入式卡装两种主流装配方式，触摸面板与显示层之间的贴合公差在结构设计时已做预留，装配时无需额外调整层间间隙。驱动板上的接口排布集中在板边单侧，接线时不会与安装柱、壳体加强筋产生干涉，板载元件的高度均控制在合理范围内，不会因元件突出导致背板与壳体后盖出现装配顶死的问题。对于做嵌入式设备结构开发的工程师来说，这类精准的三维结构能大幅减少样机打样阶段的装配干涉问题，提前验证安装位、走线空间的合理性，缩短产品开发周期。在做选型验证时，可直接通过模型确认模块厚度、接口位置、安装孔位是否匹配整机结构，无需等待实物样品即可完成前期结构适配工作，尤其适合小批量定制化设备的快速开发场景。
